Aptomat GoPact MCCB Schneider – Giải pháp bảo vệ mạch điện tiêu chuẩn cho hệ thống điện

GoPact MCCB Schneider

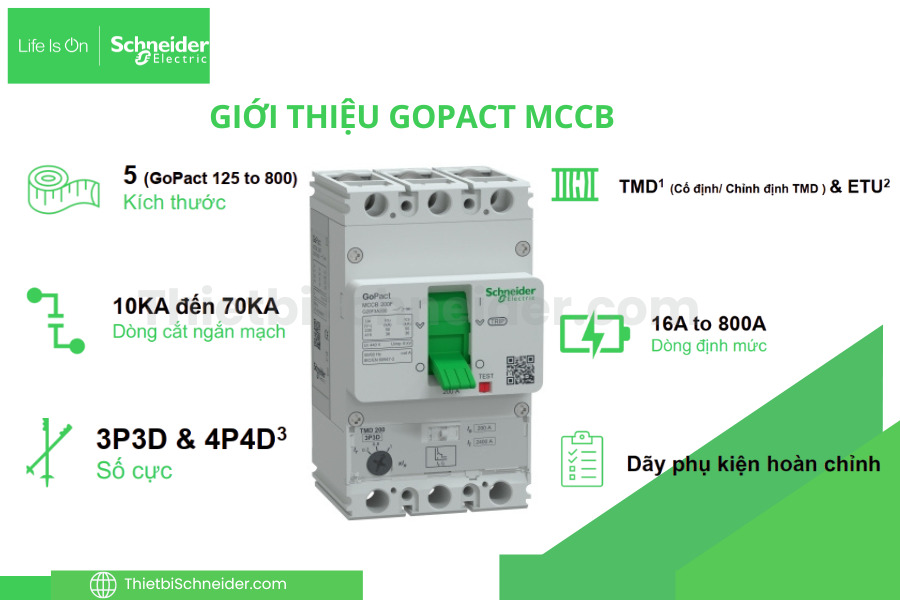

Gopact MCCB là dòng thiết bị đóng cắt dạng Molded Case Circuit Breaker (CB vỏ đúc), được Schneider định vị ở phân khúc “phân phối điện tiêu chuẩn”. Theo tài liệu thiết bị, dòng sản phẩm có dải dòng định mức rất rộng, từ 16A đến 800A, phù hợp cho hầu hết các hệ thống điện phổ thông hiện nay

Một lợi thế là GoPact MCCB sở hữu 5 kích thước khung từ Gopact 125 đến Gopact 800, giúp tối ưu không gian lắp đặt và dễ dàng lựa chọn theo từng hệ thống thống . Thiết bị hỗ trợ cả 3P3D và 4P4D, sử dụng trip TMD (Thermal Magnetic) hoặc tùy dòng có thể trang bị Electronic Trip Unit (ETU) để cải thiện độ chính xác trong bảo vệ điện

Dòng sản phẩm sở hữu dải dòng cắt ngắn mạch từ 10kA đến 70kA, đáp ứng các nhu cầu từ dân dụng, thương mại đến một số ứng dụng công nghiệp cơ bản. Nhờ đó, GoPact MCCB trở thành lựa chọn tối ưu cho tủ điện tổng, tủ phân phối, tủ bơm, tủ điều khiển hoặc các hệ thống có công suất vừa và nhỏ.

Tính năng và công nghệ nổi bật của Gopact MCCB

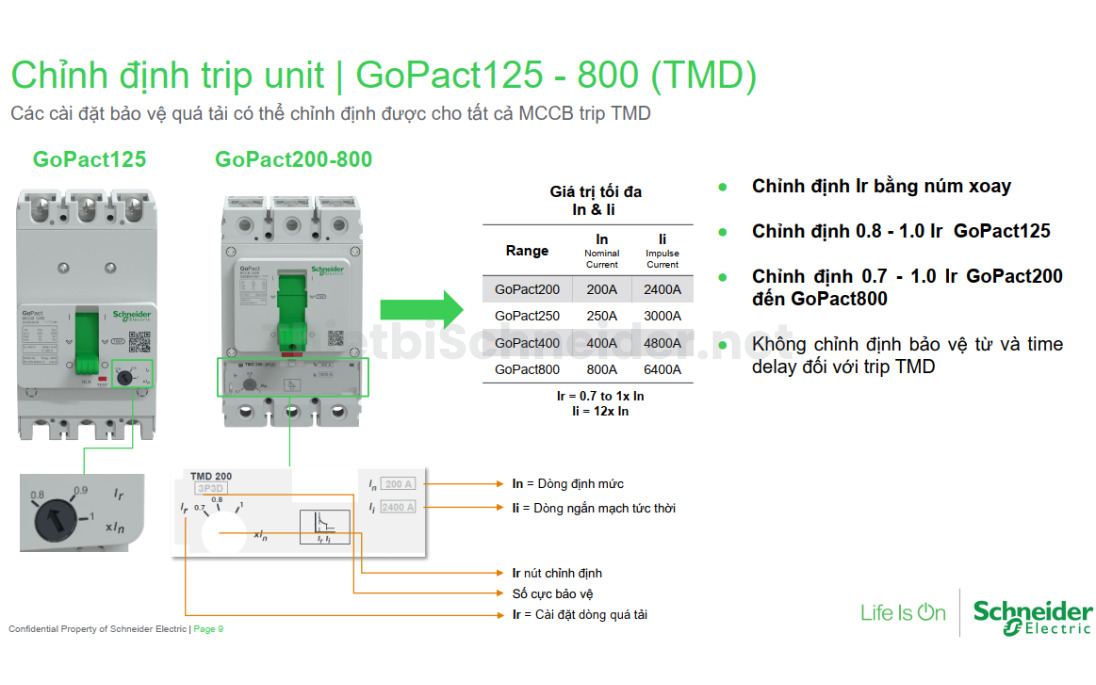

Bảo vệ quá tải và ngắn mạch với Trip TMD chỉnh định

GoPact MCCB sử dụng trip TMD với khả năng chỉnh định dòng quá tải (Ir) giúp người dùng dễ dàng tối ưu hệ thống. Tùy dòng:

• GoPact 125A: Ir chỉnh từ 0.8 – 1.0

• GoPact 200–800A: Ir chỉnh từ 0.7 – 1.0

• Dòng ngắn mạch tức thời Ii cố định ở mức 12 × In, đảm bảo cắt nhanh khi có sự cố

Điều này mang lại lợi thế lớn cho các kỹ sư khi cân chỉnh bảo vệ đúng với nhu cầu thực tế, tránh tình trạng tác động sai hoặc bảo vệ quá nhẹ.

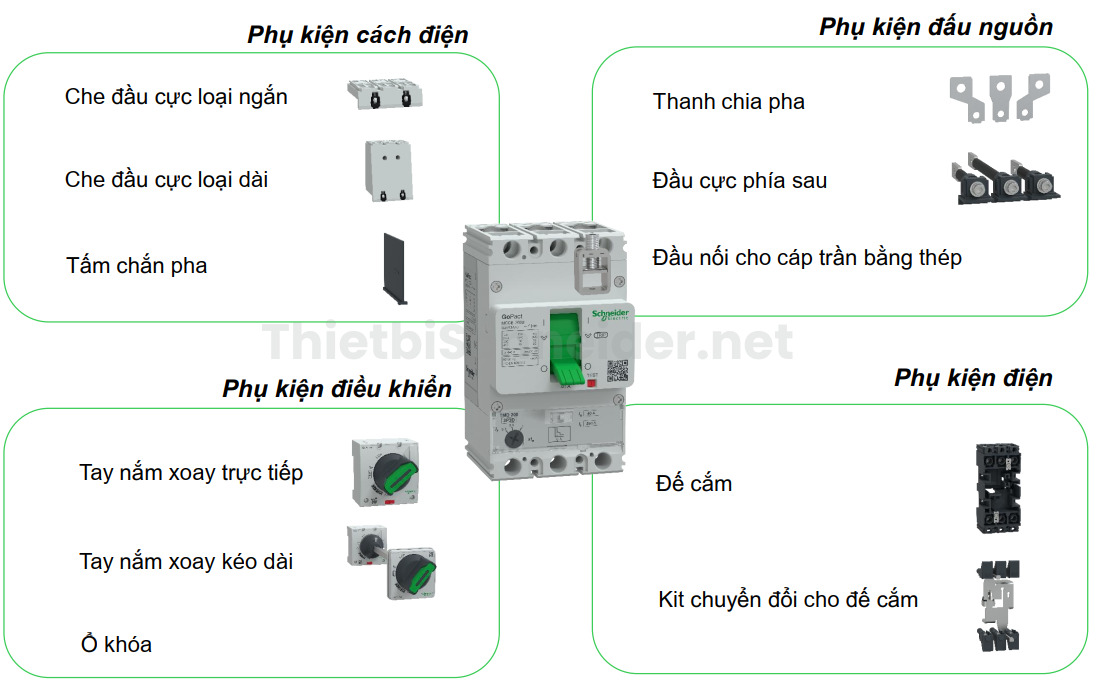

Hệ sinh thái phụ kiện phong phú – đáp ứng mọi ứng dụng

Phụ kiện lắp trong

• Cuộn cắt MX

• Cuộn thấp áp MN

• Tiếp điểm phụ OF/SD
  Các phụ kiện này được đấu dây sẵn ngay trong máy cắt, giúp rút ngắn thời gian thi công và hạn chế sai sót trong quá trình lắp đặt

Phụ kiện lắp ngoài

• Tay nắm xoay trực tiếp (IP20)

• Tay nắm xoay kéo dài (IP54)

• Tấm chắn pha

• Che đầu cực ngắn/dài

• Đế cắm (trừ khung 125A)

• Đầu nối cáp trần thép

• Đầu cực phía sau

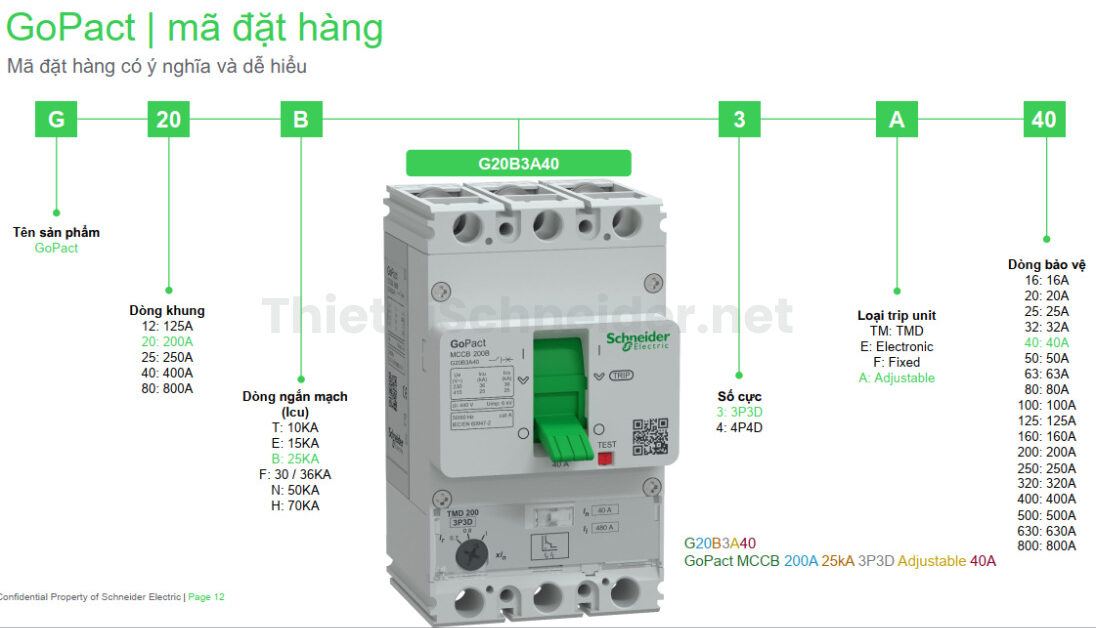

Mã đặt hàng GoPact – Cấu trúc trực quan, dễ hiểu

👉 G – Khung – Dòng cắt – Số cực – Trip – Dòng bảo vệ
Ví dụ: G20B3A40

• 20 = 200A

• B = 25kA

• 3 = 3P3D

• A = Adjustable

• 40 = 40A

Lợi thế cho kỹ thuật – công trình – chủ đầu tư

Gopact MCCB sở hữu nhiều yếu tố mạnh giúp giảm chi phí và tăng độ tin cậy:

• Có thể đấu ngược (Line/Load) mà không ảnh hưởng đến đặc tính điện – cực kỳ tiện cho thi công thực tế

• Bao bì thân thiện môi trường – đạt chuẩn Green Premium, tuân thủ RoHS & REACh, có hướng dẫn tái chế EoLI đầy đủ

• Dễ dàng đặt hàng, phù hợp mọi hệ thống tiêu chuẩn.

Thông số kỹ thuật dòng Gopact MCCB Schneider

Thông số	GoPact MCCB (16–800A)
Dòng sản phẩm	GoPact MCCB Schneider
Tiêu chuẩn áp dụng	IEC 60947-2
Dòng ngắn mạch Icu	10 kA – 70 kA
Dòng định mức	16 A – 800 A
Khối lượng (3P)	0.7 kg – 6.9 kg
Khối lượng (4P)	0.9 kg – 8.9 kg
Số cực (P)	3P / 4P
Kích thước tổng hợp	Từ 130×75×60 mm đến 250×240×105 mm
Loại Trip bảo vệ	Cố định / Chỉnh định / TMD / Điện tử

Ứng dụng thực tế của Gopact MCCB Schneider

Tủ điện tổng và tủ phân phối (MDB, DB, SDB)

GoPact MCCB được sử dụng phổ biến làm:

• Aptomat tổng (Main MCCB)

• Aptomat nhánh (Feeder MCCB)

• Aptomat bảo vệ từng tầng hoặc từng trung tâm tải

Với dải dòng cắt từ 10kA – 70kA, sản phẩm đáp ứng tốt các yêu cầu ngắn mạch của nhà phố, tòa nhà văn phòng, xưởng nhỏ và tủ phân phối tổng của các công trình thương mại.

Ứng dụng trong tủ bơm – hệ thống động lực

Nhờ cấu hình trip TMD có thể chỉnh định, GoPact MCCB phù hợp để bảo vệ:

• Tủ bơm PCCC

• Tủ bơm nước sinh hoạt

• Tủ điều khiển quạt, máy nén, động cơ công suất nhỏ – vừa

Khả năng chịu dòng tức thời (Ii = 12 × In) giúp MCCB đáp ứng tốt các tải có dòng khởi động cao.

Hệ thống điện dân dụng cao cấp và công trình thương mại

• Biệt thự, nhà phố cao cấp

• Cửa hàng, siêu thị

• Văn phòng, showroom

• Nhà hàng, khách sạn nhỏ

Nhà xưởng nhỏ – công nghiệp vừa và nhẹ

Do có các khung 200A – 400A – 800A, dòng GoPact MCCB có thể dùng trong:

• Tủ phân phối xưởng

• Tủ cấp nguồn cho dây chuyền sản xuất

• Hệ thống chiếu sáng công nghiệp

• Các nhánh cấp động lực tải trung bình

Ứng dụng trong hệ thống năng lượng và giải pháp tiết kiệm không gian

• Tủ điện năng lượng mặt trời ở quy mô vừa và nhỏ

• Tủ điện cải tạo – nơi không gian lắp đặt hạn chế

• Tủ điện module, tủ lắp ghép cần thao tác & bảo trì nhanh
