ComPacT NS là dòng sản phẩm aptomat khối đúc (MCCB) đến từ thương hiệu thiết bị điện nổi tiếng Schneider Electric, sản phẩm là giải pháp bảo vệ điện ổn định, bền bì và chính xác cho hệ thống điện và được ứng dụng nhiều trong các hệ thống điện công nghiệp, trung tâm dữ liệu hay cơ sở hạ tầng năng lượng trong đời sống.

Khả năng cắt ngắn mạch lên đến 70kA @ 415Vgiúp ComPacT NS đảm bảo ngắt mạch an toàn ngay cả trong các hệ thống điện có công suất lớn.
Với tất cả đặc điểm trên đây là giải pháp bảo vệ điện hàng đầu cho các kỹ sư, nhà thầu và doanh nghiệp cần một thiết bị đóng cắt mạch đáng tin cậy, an toàn, linh hoạt và phải bảo vệ môi trường

🔹 Cấu trúc và đặc tính kỹ thuật

✅ 1. Thiết kế chuẩn công nghiệp – độ bền vượt trội

Thiết kế MCCB ComPacT NS được làm bằng nhựa cách điện ép khối, có khả năng chống hồ quang điện, chịu nhiệt cao và chống rung mạnh.
Sử dụng cơ chế đóng/cắt dạng lò xo giúp cho quá trình cắt mạch dứt khoát và ổn định, tuổi thọ cơ khí lên tới 20.000 chu kỳ và tuổi thọ điện đạt 8.000 lần đóng/ngắt có tải.

✅ 2. Bộ điều khiển điện tử MicroLogic – trí tuệ trong bảo vệ điện

Mỗi MCCB ComPacT NS đều tích hợp điều khiển  điện tử MicroLogic (phiên bản N, S, H hoặc P), cung cấp nhiều cấp độ bảo vệ khác nhau:

• Quá tải (Ir) – bảo vệ dây dẫn và thiết bị khi dòng vượt định mức.
• Ngắn mạch (Isd/Ii) – ngắt nhanh sự cố trong vài mili-giây.
• Chạm đất (Ig) – phát hiện và cô lập dòng rò.
• Cảnh báo sớm 90% tải – chủ động phòng ngừa sự cố quá tải.

Các dòng H và P Frame còn hỗ trợ đo lường điện năng, công suất, truyền thông Modbus / Ethernet với độ chính xác cao, phục vụ giám sát thông minh trên nền tảng EcoStruxure™ Power.

✅ 3. Dải dòng rộng – đa dạng model lựa chọn phù hợp nhu cầu

ComPacT có đa dạng dải dòng từ 630A đến 3200A, chia thành nhiều model khác nhau theo số cực và khả năng cắt.
Tùy vào yêu cầu tải và quy mô hệ thống điện, người dùng có thể chọn phiên bản 3P (320FM) hoặc 4P (420FM):

Model tiêu biểu	Dòng định mức (A)	Cực (Poles)	Khả năng cắt (Icu)	Trip Unit
C063N320FM	630A	3P	50/70kA @ 415V	MicroLogic N
C125N320FM	1250A	3P	70kA @ 415V	MicroLogic N
C200H420FM	2000A	4P	70kA @ 415V	MicroLogic H
C320N420FM	3200A	4P	70kA @ 415V	MicroLogic N

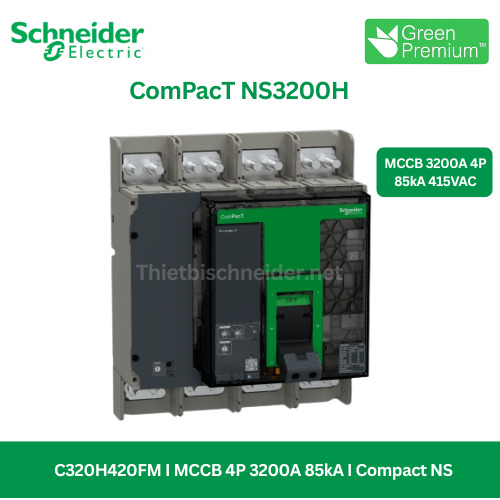

C320H420FM	3200A	4P	70kA @ 415V	MicroLogic H (cao cấp)

Tất cả model đều đạt chuẩn chứng chỉ IEC/EN 60947-2, tương thích hoàn toàn với hệ thống điện công nghiệp 3 pha tại Việt Nam.

✅ 4. Linh hoạt trong lắp đặt và mở rộng

ComPacT NS hỗ trợ gắn nổi, gắn chìm hoặc gắn trên ray, phù hợp với mọi loại tủ điện.
Thiết bị có thể mở rộng với nhiều phụ kiện tùy chọn:

• Cuộn cắt MX, cuộn bảo vệ MN
• Tiếp điểm phụ báo trạng thái
• Relay báo sự cố
• Tay quay gián tiếp / motorized handle
• Cổng kết nối IFE/IFM để giám sát qua mạng

🔹 Ứng dụng của ComPacT NS (630–3200A)

Dòng ComPacT NS được ứng dụng rộng rãi trong nhiều thiết bị như:

• Tủ phân phối điện chính (Main Distribution Board) – nguồn tổng nhà máy, khu công nghiệp.
• Tủ điều khiển động lực (MCC) – bảo vệ motor, máy nén, bơm nước, HVAC.
• Trung tâm dữ liệu, trạm biến áp hạ thế, hệ thống dự phòng điện.
• Giải pháp năng lượng tái tạo: máy phát điện, hệ thống solar inverter, trạm hybrid.

🔹 Đặc điểm nổi bật của MCCB Schneider ComPacT NS

• Bảo vệ an toàn tuyệt đối: khả năng cắt 50–70kA, bảo vệ đa tầng.
• Độ bền và tuổi thọ cao: cấu trúc cơ khí bền bỉ, vật liệu chịu nhiệt tốt.
• Kết nối thông minh: hỗ trợ EcoStruxure™, đo lường và giám sát năng lượng chính xác.
• Dễ dàng mở rộng: đa dạng phụ kiện tích hợp, tương thích nhiều cấu hình tủ điện.
• Thân thiện với môi trường: đạt chứng nhận Green Premium™, tuân thủ RoHS & REACH.

🔹 Thông số kỹ thuật tổng quan dòng ComPacT NS

Thông số	Giá trị điển hình
Dải dòng định mức	630A – 3200A
Điện áp hoạt động	415 – 690VAC
Dòng cắt (Icu)	50 – 70kA @ 415V
Trip Unit	MicroLogic N / H / P
Cấp bảo vệ	IP40 (IP55 khi lắp phụ kiện ngoài)
Tuổi thọ cơ khí	20.000 lần đóng/ngắt
Tiêu chuẩn	IEC 60947-2, CE, EAC, Green Premium™
Nhiệt độ làm việc	-25°C … +70°C
Lắp đặt	3P/4P, dạng nổi – âm tủ – ray DIN
Phụ kiện tùy chọn	Cuộn MX/MN, tiếp điểm phụ, relay báo lỗi, motor handle

🔹 Kích thước Aptomat MCCB ComPacT NS

🔹 Tính bền vững và chứng nhận quốc tế

Tất cả các sản phẩm thuộc dòng ComPacT NS đều mang nhãn Green Premium™ của Schneider Electric – đảm bảo:

• Tuân thủ tiêu chuẩn môi trường RoHS & REACH.
• Có hồ sơ PEP (Product Environmental Profile) minh bạch.
• Giảm thiểu phát thải carbon trong suốt vòng đời sản phẩm.
