Trong hệ thống điện 1 pha, việc bảo vệ riêng lẻ quá tải và chống rò đôi khi gây tốn không gian và khó đồng bộ. EZ9D33606 Schneider thuộc dòng Easy9 RCBO Slim là giải pháp “2 trong 1” tích hợp cả MCB (bảo vệ quá tải – ngắn mạch) và RCD (bảo vệ chống rò điện) trong cùng một thiết bị nhỏ gọn.
Với dòng định mức 6A, độ nhạy rò 30mA và khả năng cắt ngắn mạch 4.5kA, sản phẩm đặc biệt phù hợp cho các mạch tải nhỏ yêu cầu mức an toàn cao như chiếu sáng, ổ cắm khu vực ẩm ướt hoặc mạch thiết bị riêng lẻ.
Thông số kỹ thuật RCBO EZ9D33606

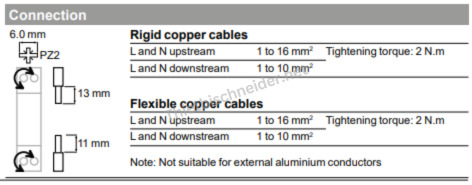

| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | EZ9D33606 |
| Dòng sản phẩm | Schneider Easy9 RCBO Slim |
| Số cực | 1P + N |
| Dòng định mức (In) | 6A |
| Độ nhạy chống rò (IΔn) | 30mA |
| Đường cong bảo vệ | B (3–5 x In) |
| Khả năng cắt ngắn mạch | 4.5kA |
| Điện áp hoạt động | 230VAC |
| Kiểu lắp | Thanh ray DIN 35mm |

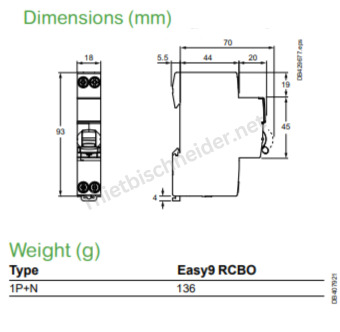

| Kích thước | 2 module (36mm) |
| Tiêu chuẩn | IEC 60947-2, IEC 61009-1 |
| Tuổi thọ cơ khí | ≥ 10.000 lần |
| Tuổi thọ điện | ≥ 4.000 lần |
| Nhiệt độ vận hành | -5°C đến +40°C |
| Chứng nhận | CE, CB |
Điểm nổi bật của EZ9D33606 Easy9
✔ Tích hợp hai chức năng trong một thiết bị
RCBO EZ9D33606 vừa bảo vệ quá tải – ngắn mạch, vừa chống rò điện mà không cần lắp thêm RCCB riêng biệt.
✔ Độ nhạy 30mA – bảo vệ con người
Mức 30mA là ngưỡng an toàn tiêu chuẩn giúp ngắt mạch nhanh khi có rò điện, giảm nguy cơ điện giật.
✔ Đường cong B – phù hợp tải dân dụng
Thiết bị thích hợp cho tải thuần trở hoặc tải có dòng khởi động thấp như đèn, ổ cắm, quạt nhỏ.
✔ Thiết kế Slim tiết kiệm không gian
Chiếm 2 module trên thanh DIN, tối ưu diện tích tủ điện.
Nguyên lý hoạt động của Aptomat chống giật
1️⃣ Nguyên lý phát hiện dòng rò
RCBO sử dụng biến dòng lõi xuyến (Toroidal Transformer). Hai dây pha và trung tính đi qua lõi này:
-
Khi dòng điện đi và về cân bằng → từ trường triệt tiêu → không có tín hiệu ngắt.
-
Khi xuất hiện rò điện → dòng không cân bằng → sinh điện áp ở cuộn thứ cấp → kích hoạt cơ cấu nhả.
Với dòng rò nhỏ (ví dụ 30mA), mạch điện tử sẽ so sánh và kích cơ cấu đóng cắt.
Với dòng rò lớn, lực điện từ có thể trực tiếp tác động đến cơ cấu cơ khí để ngắt mạch.
2️⃣ Cơ chế bảo vệ quá tải & ngắn mạch
Bên trong thiết bị có:
-
Thanh lưỡng kim (bimetal) để bảo vệ quá tải
-
Cuộn từ (magnetic trip) để bảo vệ ngắn mạch tức thời
Khi xảy ra sự cố, thiết bị sẽ tự động nhả tiếp điểm và cách ly nguồn điện.
Ứng dụng thực tế của EZ9D33606
🔹 Mạch chiếu sáng nhà ở
🔹 Ổ cắm phòng tắm, khu vực ẩm ướt
🔹 Tủ điện căn hộ, nhà phố
🔹 Văn phòng nhỏ
🔹 Mạch điều khiển tải nhẹ
🔹 Tủ điện phụ cần tích hợp chống rò riêng từng nhánh
Với dòng 6A, sản phẩm phù hợp cho mạch công suất nhỏ, yêu cầu độ an toàn cao.
