Tổng quan về MCB Acti9 iC120H Schneider

MCB Acti9 iC120H là thiết bị đóng cắt tự động dạng tép, thực hiện đồng thời các chức năng quan trọng:

• Bảo vệ quá tải cho đường dây và thiết bị điện

• Ngắt nhanh khi xảy ra ngắn mạch, hạn chế rủi ro cháy nổ

• Cách ly an toàn khi bảo trì, sửa chữa hệ thống

So với các dòng MCB phổ thông, iC120H nổi bật với dải dòng định mức lớn và khả năng làm việc ổn định trong môi trường có yêu cầu kỹ thuật cao.

Dải dòng và cấu hình sản phẩm

Dòng điện định mức (In)

MCB Acti9 iC120H có dải dòng định mức từ 63A đến 125A, phù hợp cho:

• Các nhánh cấp nguồn công suất lớn

• Hệ thống phân phối điện trong nhà xưởng

• Tủ điện tổng và tủ phân phối trung gian

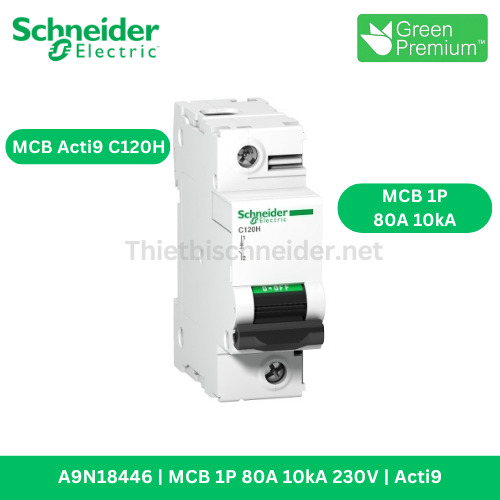

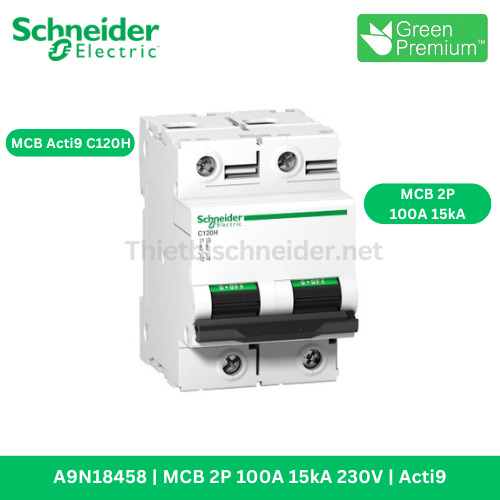

Số cực

Sản phẩm được cung cấp với các cấu hình:

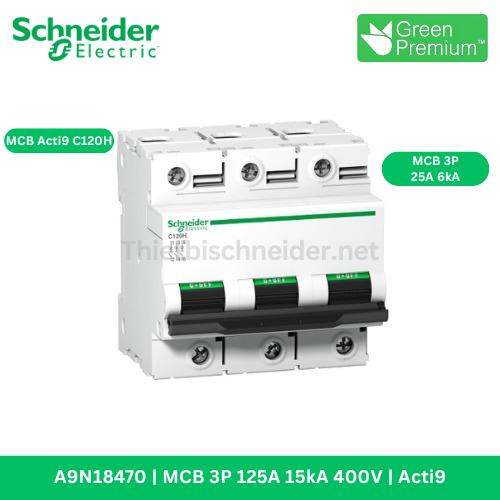

• 3P (3 cực)

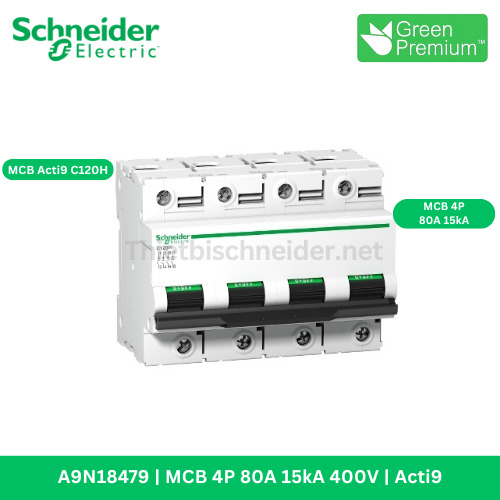

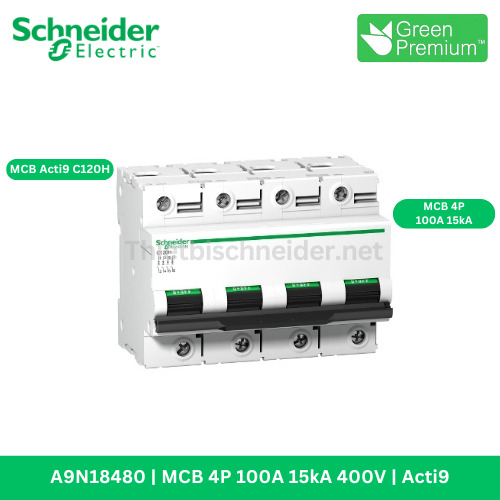

• 4P (4 cực)

Đường cong tác động – linh hoạt theo đặc tính tải

MCB Schneider Acti9 iC120H hỗ trợ nhiều đường cong tác động, giúp bảo vệ hiệu quả cho từng loại tải khác nhau:

• Curve B: Dành cho mạch chiếu sáng hoặc tải nhạy, yêu cầu độ chính xác cao

• Curve C: Phù hợp với tải cảm, động cơ nhỏ và hệ thống phân phối thông thường

• Curve D: Sử dụng cho tải có dòng khởi động lớn như động cơ công suất cao, máy biến áp

Việc lựa chọn đúng đường cong tác động giúp hệ thống vận hành ổn định và tránh hiện tượng ngắt điện không mong muốn.

Khả năng cắt ngắn mạch đáp ứng yêu cầu công nghiệp

Một ưu điểm quan trọng của Acti9 iC120H là khả năng cắt ngắn mạch đáng tin cậy, đáp ứng các hệ thống điện có mức sự cố cao:

• Khả năng cắt lên đến 15kA tại 380…415V AC

• Phù hợp với nhiều môi trường điện công nghiệp và thương mại

Nhờ đó, thiết bị giúp bảo vệ hiệu quả đường dây, thiết bị phía sau và đảm bảo an toàn cho người vận hành.

Tuân thủ tiêu chuẩn quốc tế

MCB Acti9 iC120H đáp ứng đồng thời các tiêu chuẩn:

• EN/IEC 60898-1 – dùng cho hệ thống dân dụng và thương mại

• EN/IEC 60947-2 – dùng cho ứng dụng công nghiệp

Việc tuân thủ hai tiêu chuẩn này giúp sản phẩm có thể sử dụng linh hoạt trong nhiều loại công trình khác nhau mà vẫn đảm bảo độ tin cậy cao.

Tính năng hỗ trợ vận hành và bảo trì

• VisiTrip: Cửa sổ chỉ thị màu đỏ trên mặt trước giúp nhanh chóng xác định thiết bị đã ngắt do sự cố

• Thiết kế tiếp điểm an toàn: Hỗ trợ thao tác bảo trì và kiểm tra mạch điện

• Độ bền cao:

  • Tuổi thọ cơ học lên đến 20.000 chu kỳ

  • Tuổi thọ điện đạt 5.000 chu kỳ

Những yếu tố này giúp iC120H hoạt động ổn định trong thời gian dài, giảm chi phí bảo trì và thay thế.

Thông số kỹ thuật của MCB Acti9 iC120H

Thông số	Giá trị chung
Tên sản phẩm	MCB Acti9 C120H – Schneider Electric
Loại thiết bị	Miniature Circuit Breaker (MCB)
Dải dòng định mức (In)	10A – 125A
Số cực (Poles)	1P, 2P, 3P, 4P
Đường cong tác động (Curve)	B / C / D
Khả năng cắt ngắn mạch (Icn)	15 kA @ 230…400 V AC
Tiêu chuẩn áp dụng	EN/IEC 60898-1, EN/IEC 60947-2
Điện áp làm việc định mức (Ue)	220…240V / 380…415V AC
Điện áp cách điện định mức (Ui)	500 V AC
Điện áp chịu xung (Uimp)	6 kV
Cấp bảo vệ	IP20
Công nghệ Trip	Thermal-magnetic
Mã đường cong C – ví dụ mẫu	15 kA Icu
Cấp môi trường / Pollution degree	3 (theo IEC)

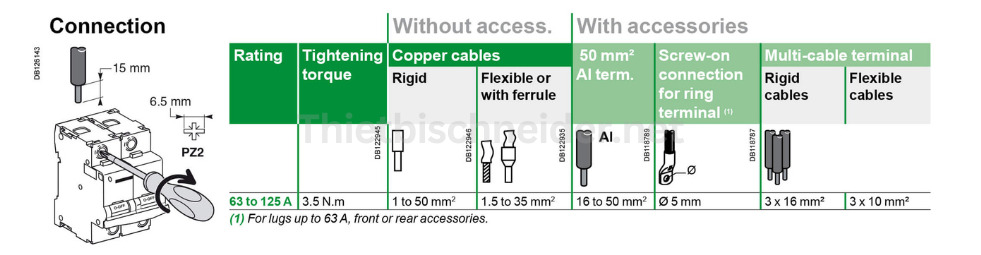

Cách lắp đặt	DIN rail 35 mm
Mức độ ngắt dịch vụ (Ics)	~7.5 kA 50 % / 15 kA 100 %
Ứng dụng chính	Bảo vệ quá tải & ngắn mạch trong dân dụng / thương mại nhẹ / công nghiệp nhẹ

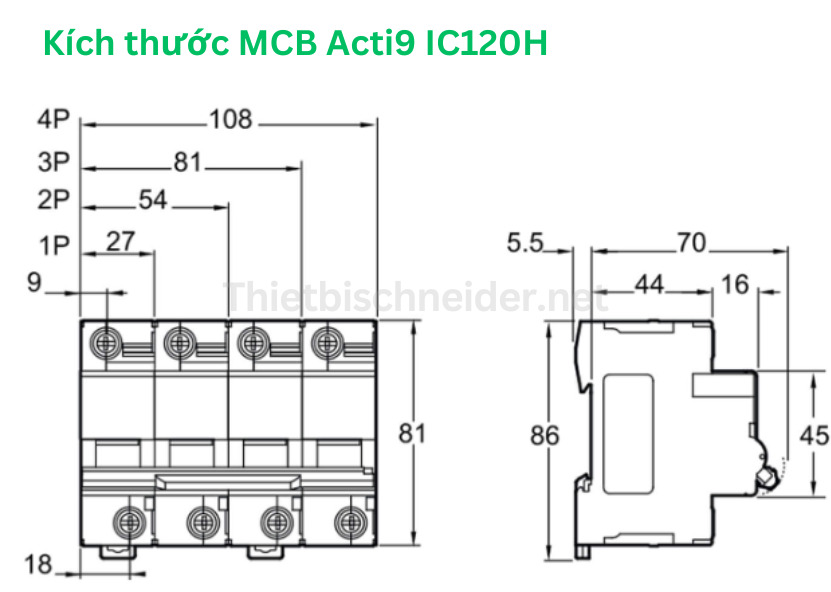

Kích thước của MCB Acti9 C120H

Kích thước của MCB Acti9 C120H

Ứng dụng thực tế của MCB Acti9 iC120H

Nhờ dải dòng lớn và độ tin cậy cao, MCB Schneider Acti9 iC120H được sử dụng phổ biến trong:

• Nhà máy, xưởng sản xuất

• Tòa nhà thương mại, trung tâm dịch vụ

• Hệ thống phân phối điện 3 pha công suất lớn

• Tủ điện tổng và tủ phân phối công nghiệp

Lưu ý khi lựa chọn MCB Acti9 iC120H

• Dòng điện định mức (In) phù hợp với tải thực tế

• Số cực tương ứng với cấu hình hệ thống (3P hoặc 4P)

• Đường cong tác động phù hợp với đặc tính tải

• Khả năng cắt đáp ứng mức dòng ngắn mạch dự kiến
