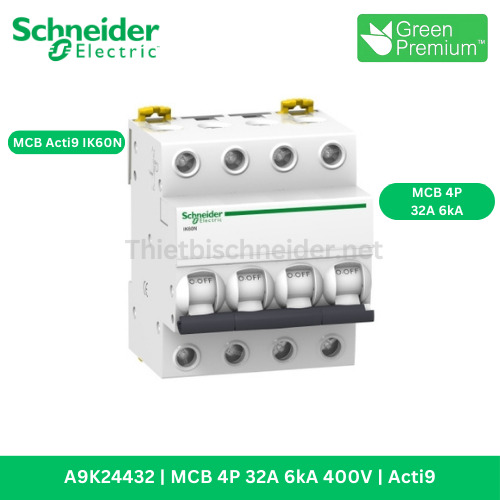

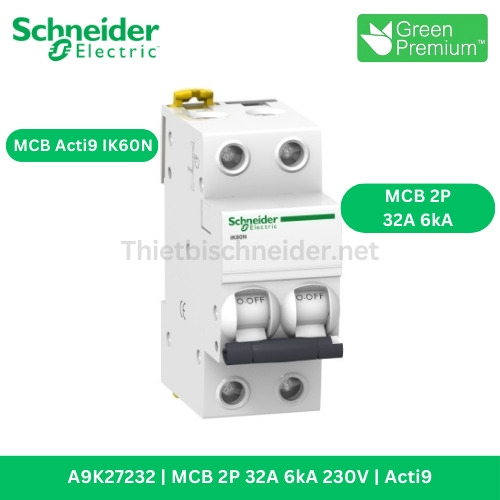

MCB Acti9 iK60N Schneider

Thuộc hệ sinh thái Acti9, iK60N là dòng cầu dao tự động tép (MCB) được thiết kế để bảo vệ mạch điện hạ thế khỏi các sự cố quá tải và ngắn mạch, phù hợp sử dụng trong nhà ở, văn phòng, cửa hàng, tòa nhà thương mại quy mô vừa và các hệ thống công nghiệp nhẹ.

Tổng quan về dòng MCB Acti9 iK60N

Acti9 iK60N là dòng MCB tuân thủ tiêu chuẩn IEC/EN 60898-1, tiêu chuẩn phổ biến cho thiết bị bảo vệ trong hệ thống điện dân dụng. Sản phẩm được định vị là giải pháp ổn định – dễ sử dụng – chi phí hợp lý, nhưng vẫn đảm bảo chất lượng và độ bền theo tiêu chuẩn Schneider Electric.

Dòng iK60N tập trung vào việc bảo vệ mạch điện nhánh, mạch ổ cắm, chiếu sáng và các tải điện thông dụng, nơi yêu cầu mức khả năng cắt vừa phải nhưng vận hành tin cậy lâu dài.

Đặc điểm nổi bật của MCB Schneider Acti9 iK60N

Bảo vệ an toàn và hiệu quả

MCB Acti9 iK60N có khả năng bảo vệ mạch điện trước:

• Dòng quá tải kéo dài

• Sự cố ngắn mạch đột ngột

Với khả năng cắt ngắn mạch lên đến 6kA, sản phẩm đáp ứng tốt các điều kiện lưới điện dân dụng và thương mại thông thường, giúp hạn chế rủi ro cháy nổ và hư hỏng thiết bị.

Thiết kế gọn gàng – dễ lắp đặt

• Kiểu dáng nhỏ gọn, tiêu chuẩn DIN rail 35mm

• Phù hợp với hầu hết các loại tủ điện hiện nay

• Vỏ cách điện chắc chắn, sử dụng vật liệu có khả năng chống cháy và chịu nhiệt tốt

• Đấu nối thuận tiện, dễ thao tác trong quá trình lắp đặt và bảo trì

Đa dạng cấu hình – linh hoạt lựa chọn

Dòng Acti9 iK60N cung cấp nhiều lựa chọn để phù hợp với từng hệ thống điện:

• Số cực: 1P, 1P+N, 2P, 3P, 4P

• Dòng định mức (In): từ 1A đến 63A

• Đặc tính tác động: Curve C – phù hợp cho tải hỗn hợp, ổ cắm, thiết bị điện dân dụng và động cơ nhỏ

Nhờ đó, người dùng có thể dễ dàng chọn đúng model cho từng mạch điện cụ thể.

Tuân thủ tiêu chuẩn quốc tế

MCB Acti9 iK60N được sản xuất theo IEC/EN 60898-1, đảm bảo:

• Độ tin cậy trong vận hành

• An toàn cho người sử dụng

• Tính đồng bộ khi lắp đặt trong các hệ thống điện tiêu chuẩn

Đây là yếu tố quan trọng giúp iK60N được sử dụng rộng rãi tại nhiều quốc gia.

Khả năng tích hợp trong hệ sinh thái Acti9

Acti9 iK60N có thể kết hợp dễ dàng với các thiết bị khác trong hệ sinh thái Acti9 của Schneider Electric, tạo nên một hệ thống điện:

• Gọn gàng

• Đồng bộ

• Dễ mở rộng và nâng cấp trong tương lai

Thông số kỹ thuật của Acti 9 IK60N

Thông số	Giá trị kỹ thuật
Tên sản phẩm	Acti9 iK60N
Loại thiết bị	Miniature Circuit Breaker (MCB)
Chức năng bảo vệ	Bảo vệ quá tải và ngắn mạch
Tiêu chuẩn áp dụng	IEC / EN 60898-1
Số cực (Poles)	1P, 1P+N, 2P, 3P, 4P
Dòng điện định mức (In)	1A – 63A
Đặc tính tác động	Curve C
Khả năng cắt ngắn mạch (Icn)	6kA @ 230/400VAC
Điện áp làm việc (Ue)	230/400VAC
Điện áp cách điện (Ui)	440VAC
Điện áp chịu xung (Uimp)	4kV
Tần số	50/60Hz
Cấp bảo vệ	IP20 (thiết bị) / IP40 (lắp trong tủ)
Độ bền cơ khí	20.000 chu kỳ
Độ bền điện	10.000 chu kỳ
Nhiệt độ làm việc	−25°C đến +60°C
Kiểu lắp đặt	Gắn DIN rail 35mm

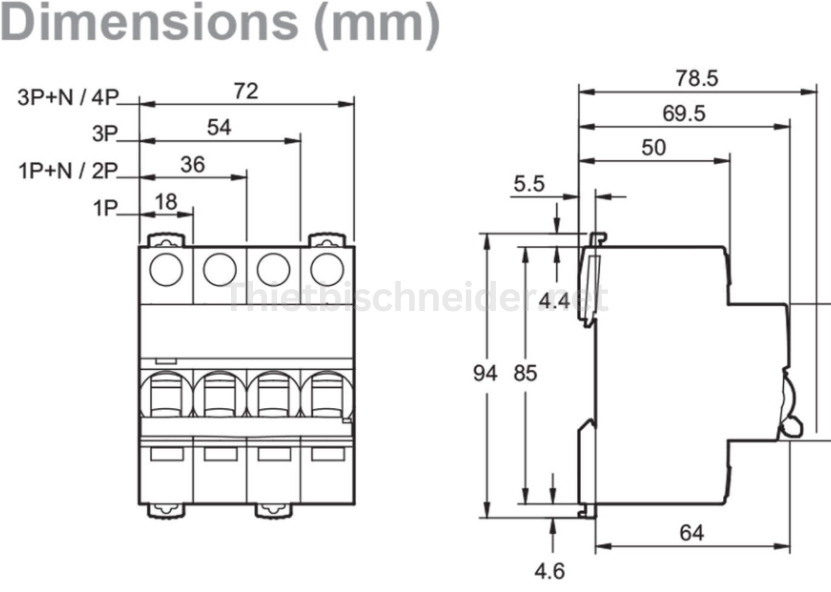

Kích thước Acti9 iK60N

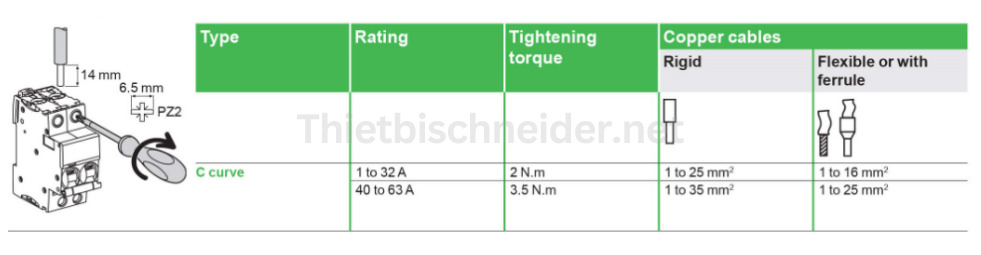

Sơ đồ đầu nối Acti9 iK60N

Ứng dụng thực tế của MCB Acti9 iK60N

Nhờ sự cân bằng giữa hiệu năng và chi phí, MCB Acti9 iK60N được ứng dụng phổ biến trong:

• Nhà ở, căn hộ, biệt thự: bảo vệ mạch chiếu sáng, ổ cắm, thiết bị gia dụng

• Văn phòng, cửa hàng, showroom: bảo vệ các mạch điện nhánh

• Tòa nhà thương mại quy mô vừa

• Xưởng sản xuất nhỏ, khu công nghiệp nhẹ

• Hệ thống điện cải tạo hoặc nâng cấp từ các MCB thế hệ cũ

Lưu ý khi lựa chọn MCB Acti9 iK60N

Để lựa chọn đúng sản phẩm, người dùng nên:

• Xác định dòng điện tải thực tế để chọn In phù hợp

• Chọn số cực tương ứng với sơ đồ điện 1 pha hoặc 3 pha

• Đảm bảo khả năng cắt 6kA phù hợp với điều kiện lưới điện tại vị trí lắp đặt

• Sử dụng đúng mục đích cho mạch phân phối, không dùng cho hệ thống yêu cầu khả năng cắt cao hơn
