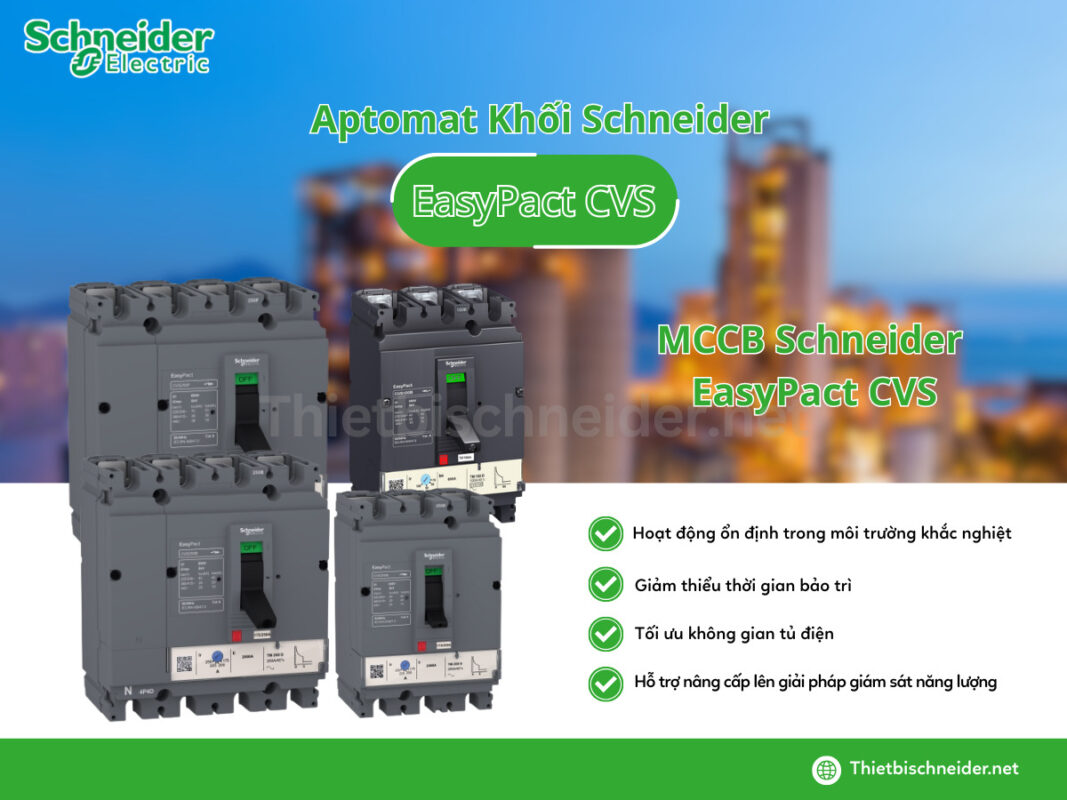

Giới thiệu dòng MCCB EasyPact CVS (16–630A)

EasyPact CVS là dòng MCCB vỏ đúc được Schneider phát triển với mục tiêu đáp ứng nhu cầu sử dụng phổ thông – nơi yêu cầu về an toàn điện phải đảm bảo, nhưng chi phí đầu tư vẫn cần hợp lý.

Dòng sản phẩm bao gồm nhiều cấp dòng từ 16A đến 630A, với các nhóm khung:

• CVS100B

• CVS160B

• CVS250B

• CVS400B

• CVS630B

Mỗi dòng được thiết kế theo tiêu chuẩn IEC 60947-2, đáp ứng yêu cầu bảo vệ quá tải, ngắn mạch và vận hành ổn định trong môi trường làm việc liên tục.

Đặc điểm nổi bật của EasyPact CVS

Thiết kế tiêu chuẩn nhưng tối ưu cho vận hành thực tế

Khác với các dòng MCCB cao cấp của Schneider, EasyPact CVS được đơn giản hóa để phù hợp nhu cầu phổ thông. Tuy nhiên, các yếu tố quyết định đến độ bền và sự ổn định vẫn được giữ nguyên:

• Vỏ đúc chịu nhiệt, chống biến dạng

• Tiếp điểm cơ khí bền, không bị oxy hóa nhanh

• Cấp bảo vệ IP40, thích hợp cho tủ điện kín

• Khả năng đóng cắt cơ khí lên đến 30.000 lần

Nhờ đó, thiết bị vận hành ổn định trong thời gian dài mà không cần bảo trì nhiều.

Trip Unit TM-D: Cơ chế bảo vệ đơn giản nhưng hiệu quả

Dòng CVS sử dụng Trip Unit loại TM-D (Thermal Magnetic – Fixed).

Điều này mang lại lợi ích:

• Độ ổn định cao: không cần tinh chỉnh nhiều

• Hoạt động tin cậy trong điều kiện tải thay đổi

• Chi phí bảo trì thấp

• Phù hợp cho motor công suất vừa, quạt, máy nén

TM-D hoạt động dựa trên:

 – Bảo vệ quá tải bằng cơ chế nhiệt (Thermal Trip)

Khi dòng điện tăng vượt định mức trong thời gian dài, tấm lưỡng kim sẽ uốn cong gây nhả tiếp điểm → bảo vệ quá tải hiệu quả và an toàn.

 – Bảo vệ ngắn mạch bằng cơ chế từ (Magnetic Trip)

Trong tình huống dòng ngắn mạch tăng đột ngột, cuộn dây từ tạo lực hút mạnh, lập tức mở tiếp điểm.
Điều này giúp hạn chế thiệt hại cho thiết bị điện phía sau.

Dòng cắt mạnh mẽ: 25kA, 36kA, 50kA

Tùy model, dòng MCCB EasyPact CVS có dòng cắt:

• 25kA – phù hợp dân dụng hoặc công trình nhỏ

• 36kA – nhóm CVS100B – CVS160B – CVS250B

• 50kA – nhóm CVS400B – CVS630B

Dòng cắt cao đảm bảo thiết bị ngắt an toàn ngay cả khi có sự cố ngắn mạch lớn, giảm nguy cơ cháy nổ.

Phụ kiện phong phú – dễ mở rộng chức năng

EasyPact CVS hỗ trợ nhiều phụ kiện đồng bộ:

• Tay xoay ngoài cửa tủ

• Tay xoay kéo dài

• Cuộn cắt xa (MX)

• Cuộn thấp áp (MN)

• Tiếp điểm phụ (OF/SD)

• Che đầu cực

• Đế cắm dành cho một số khung

Ứng dụng của MCCB EasyPact CVS

Dòng sản phẩm phù hợp với nhiều hệ thống điện thực tế:

✅ Công trình dân dụng

Biệt thự, nhà phố, chung cư nhỏ, hệ thống điều hòa – chiếu sáng – bơm nước.

✅ Tòa nhà thương mại

Siêu thị mini, shop house, văn phòng, showroom.

✅ Nhà xưởng và xưởng dịch vụ

Dây chuyền sản xuất nhỏ, hệ thống bơm, tủ phân phối tổng.

Tủ điện công nghiệp

Dùng làm MCCB tổng hoặc MCCB nhánh trong các tủ động lực tiêu chuẩn.

Bảng thông số kỹ thuật chung của dòng MCCB EasyPact CVS

Thông số	Giá trị tiêu chuẩn
Dòng sản phẩm	EasyPact CVS
Dải dòng định mức	16A – 630A
Số cực	3P / 4P
Dòng cắt Icu @ 415V	36kA / 50kA tùy khung
Trip Unit	TM-D (Thermal Magnetic)
Điện áp làm việc (Ue)	415VAC
Điện áp cách điện (Ui)	800V
Điện áp chịu xung (Uimp)	8kV
Cấp bảo vệ	IP40
Tiêu chuẩn	IEC/EN 60947-2
Tuổi thọ cơ khí	30.000 lần đóng cắt

Danh sách mã sản phẩm MCCB EasyPact CVS (16–630A)

CVS100B – 36kA @ 415V (3P)

CVS160B – 36kA @ 415V (3P)

CVS250B – 36kA @ 415V (3P)

CVS400B – 50kA @ 415V (3P)

CVS630B – 50kA @ 415V (3P)
