Rơ le bảo vệ động cơ EOCR-3E420

Tổng quan Rơ le bảo vệ động cơ EOCR-3E420

Rơ le bảo vệ động cơ EOCR-3E420 Samwha là một thiết bị bảo vệ động cơ hiện đại, được thiết kế với bộ điều khiển vi xử lý (MCU) tích hợp. Với khả năng giám sát thời gian thực và độ chính xác cao, sản phẩm này mang lại sự bảo vệ tối ưu cho các động cơ trong nhiều ứng dụng công nghiệp và dân dụng.

Rơ le bảo vệ kỹ thuật số Schneider EOCR-3E420 là thiết bị bảo vệ động cơ khỏi các trường hợp quá dòng, mất dòng, ngắn mạch, kẹt rotor,… Trong bài viết này cùng Thiết bị điện 286 tìm hiểu sâu hơn về Rơ le bảo vệ động cơ EOCR-3E420 Schneider này nhé!

Thông số kỹ thuật Máy rơ le bảo vệ động cơ kỹ thuật số EOCR-3E420 Schneider

Tên sản phẩm	Rơ le bảo vệ kỹ thuật số EOCR-3E420 Schneider
Mã sản phẩm	EOCR-3E420
Dòng sản phẩm	EOCR Schneider
Điện áp định mức	110-240VAC/DC
Tần số	50/60 Hz
Hiển thị hoạt động	Màn hình LED trên máy
Dòng bảo vệ	0.5-60A
Điện năng tiêu thụ	<7VA
Reset	Bằng tay/ Tự động
Chức năng bảo vệ	Rơ le bảo vệ quá dòng, mất pha, kẹt rotor, tự động khởi động lại
Kiểu lắp đặt	Gắn thanh DIN-Rail 35mm hoặc bắt vít
Thời gian trễ	0-200s
Thời gian quá dòng	0.2-30s
Thời gian tự động reset	0.5-20s
Tiếp điểm	1a1b: OC hoặc GR  1a: AL AC250V/3A
Kích thước	70*68*71 mm
Tiêu chuẩn	IEC 60947-4-1

Tính năng nổi bật mà rơ le bảo vệ động cơ EOCR-3E420 mang lại

• Giám sát thời gian hiện tại với độ chính sác tuyệt đối
• Chức năng: Bảo vệ quá dòng, mất pha, thấp pha, kẹt rotor, mất cân bằng dòng điện, chức năng bảo vệ truyền xuống đất,…
• Chức năng giám sát điện áp nâng cao: Khi có dấu hiện điện áp cao, rơ le sẽ tự động báo lại các vấn đề, nhằm bảo vệ các động cơ của mọi gia đình
• Tùy chỉnh thời gian xác đinh, thời gian khởi động, thời gian tắt động cơ
• Rơ le dễ dàng tự đông mã hóa và dễ dàng kết nối với các thiết bị khác

1. Tích hợp MCU của rơ le bảo vệ động cơ EOCR-3E420

Rơ le EOCR-3E420 được trang bị bộ điều khiển vi xử lý tích hợp, cho phép xử lý thông tin nhanh chóng và chính xác. Điều này giúp tối ưu hóa hiệu suất bảo vệ động cơ và cải thiện độ tin cậy của hệ thống.

2. Giám sát thời gian thực

Sản phẩm cung cấp khả năng giám sát thời gian thực với độ chính xác cao, cho phép người dùng theo dõi tình trạng hoạt động của động cơ một cách hiệu quả và tức thì.

3. Chức năng bảo vệ đa dạng của rơ le bảo vệ động cơ EOCR-3E420

EOCR-3E420 cung cấp nhiều chức năng bảo vệ quan trọng, bao gồm:

• Quá dòng: Bảo vệ động cơ khỏi tình trạng quá tải.
• Thấp dòng: Phát hiện và cảnh báo khi động cơ hoạt động không đủ tải.
• Mất pha: Đảm bảo động cơ không hoạt động trong tình trạng mất pha.
• Ngược pha: Ngăn chặn sự hoạt động không mong muốn khi chiều dòng điện bị đảo ngược.
• Ngừng hoạt động: Phát hiện tình trạng động cơ ngừng hoạt động đột ngột.
• Kẹt roto: Bảo vệ động cơ khỏi tình trạng kẹt roto.
• Mất cân bằng dòng điện: Giúp duy trì sự ổn định trong hoạt động của động cơ.
• Tín hiệu đầu ra 4-20mA: Cung cấp thông tin cho hệ thống quản lý tập trung.

4. Chức năng bổ sung

• Bảo vệ mất điện: Đảm bảo động cơ không khởi động lại trong trường hợp mất điện.
• Ghi lại nguyên nhân của ba lỗi gần đây nhất: Cung cấp thông tin cho người dùng để dễ dàng theo dõi và khắc phục sự cố.

5. Chức năng giám sát nâng cao

• Hiển thị chu kỳ dòng điện ba pha: Cung cấp thông tin chi tiết về tình trạng hoạt động của động cơ.
• Hiển thị nguyên nhân TRIP: Giúp người dùng xác định nhanh chóng lý do ngắt.

6. Tùy chọn đường cong đặc tính thời gian của rơ le bảo vệ động cơ EOCR-3E420

Người dùng có thể chọn đường cong đặc tính thời gian xác định hoặc thời gian nghịch đảo, tùy theo yêu cầu vận hành của động cơ.

7. Thanh biên độ hiện tại

Thanh biên độ hiện tại giúp hiển thị lý do TRIP, giúp người dùng hiểu rõ hơn về tình trạng hoạt động của động cơ.

8. Tính năng độc lập

Rơ le EOCR-3E420 có khả năng hoạt động độc lập. Ngay cả khi không được kết nối với PDM, sản phẩm vẫn có thể cung cấp chức năng bảo vệ bình thường, mang lại sự linh hoạt trong lắp đặt và sử dụng.

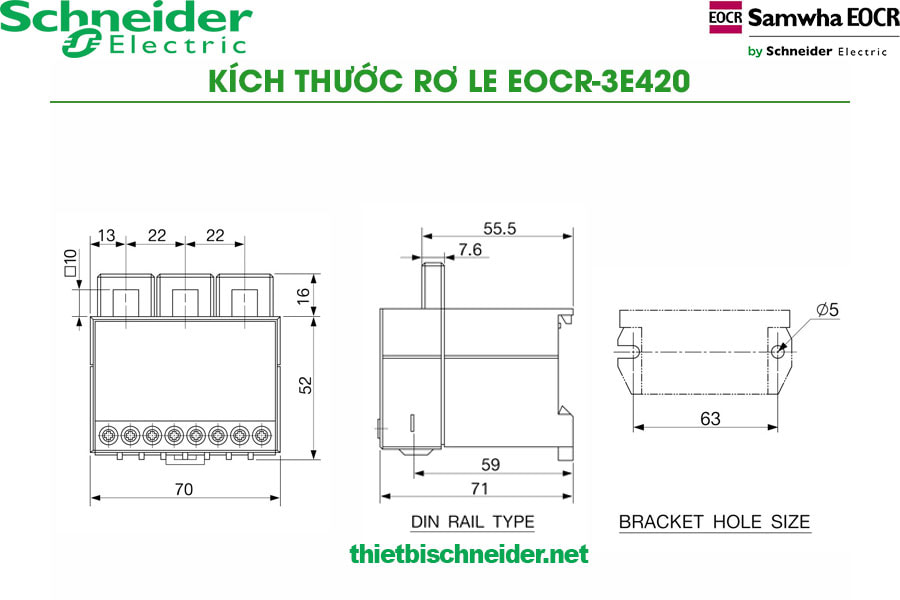

Kích thước Rơ le bảo vệ động cơ EOCR-3E420 Samwha

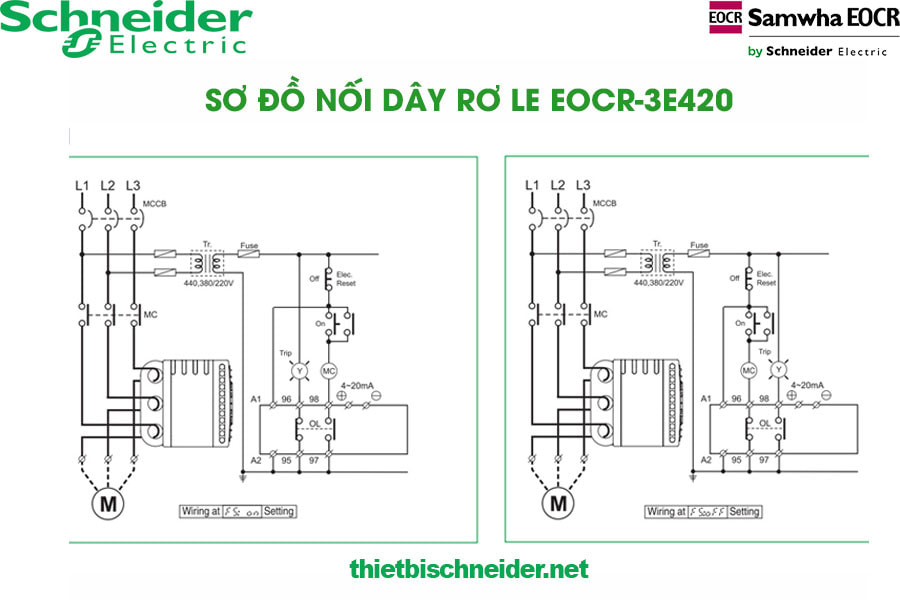

Sơ đồ cầu nối Rơ le bảo vệ động cơ EOCR-3E420 Samwha

Tiếp điểm của Rơ le bảo vệ động cơ EOCR-3E420 Schneider

Rơ le bảo vệ động cơ EOCR-3E420 Samwha là giải pháp hoàn hảo cho những ai đang tìm kiếm một thiết bị bảo vệ động cơ đáng tin cậy. Với tính năng bảo vệ đa dạng, giám sát thời gian thực và khả năng khắc phục sự cố dễ dàng, sản phẩm này không chỉ bảo vệ động cơ mà còn giúp người dùng quản lý hiệu suất một cách hiệu quả. Hãy lựa chọn EOCR-3E420 để tối ưu hóa an toàn và hiệu suất cho hệ thống của bạn!
