Rơ le bảo vệ động cơ EOCR-3EZ

Tổng quan

Rơ le bảo vệ động cơ EOCR-3EZ Samwha là một thiết bị bảo vệ động cơ tiên tiến, được thiết kế để đảm bảo an toàn và hiệu suất cho các hệ thống điện. Với bộ vi điều khiển (MCU) tích hợp, sản phẩm này mang lại khả năng giám sát và bảo vệ động cơ vượt trội, đặc biệt phù hợp cho các ứng dụng công nghiệp và thương mại.

Rơ le bảo vệ động cơ EOCR-3EZ Schneider là rơ le bảo vệ quá dòng điện tử. Thiết bị này dùng để giám sát và bảo vệ động cơ điện khỏi các sự cố như quá tải, mất pha, lệch pha, mất cân bằng pha, dòng khởi động cao hoặc động cơ bị kẹt. Khi phát hiện sự cố, rơ le sẽ ngắt tín hiệu điều khiển tới Contactor để ngừng cấp điện cho động cơ, giúp tránh hư hỏng cuộn dây và hệ thống.

Thông số kỹ thuật của Relay bảo vệ điện tử EOCR-3EZ Schneider

Tên sản phẩm	EOCR-3EZ Schneider
Dòng sản phẩm	EOCR Samwha
Điện áp điều khiển	100…240V AC/DC
Dòng bảo vệ	0.5-7A 5-80A
Tần số	50/60 Hz
Điện áp hoạt động định mức [Ue]	690V AC
Điện áp chịu xung định mức [Uimp]	6 kV
Hiển thị tráng thái hoạt động	LED 7 đoạn
Tiếp điểm	OL – Tiếp điểm NO GR – Tiếp điểm NO Z1, Z2 – ZCT AC250V/3A
Chức năng bảo vệ	Quá dòng, thấp dòng, mất pha, ngược pha, ngừng/kẹt roto, mất cân bằng dòng điện, lỗi chạm đất
Kiểu lắp đặt	Gắn DIN-Rail 35mm
Trọng lượng	470g

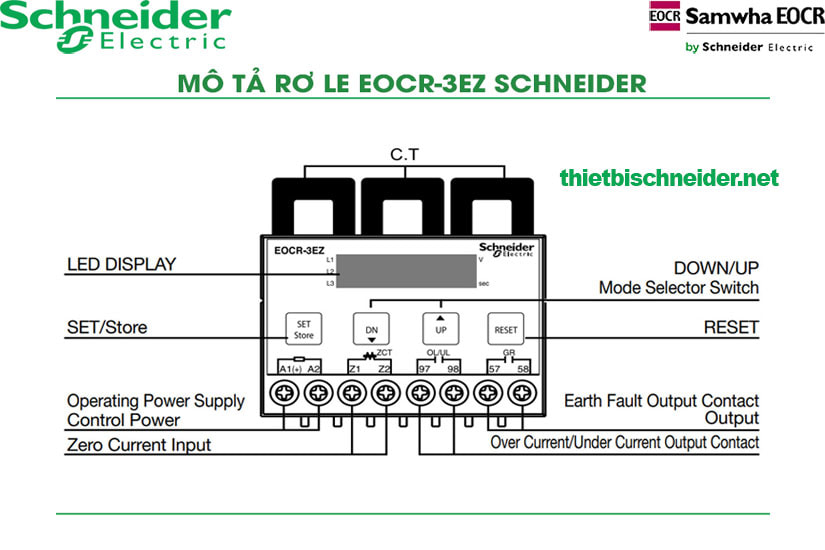

Mô tả rơ le bảo vệ động cơ EOCR-3EZ Schneider

Chức năng chính của Rơ le bảo vệ EOCR-3EZ Schneider

• Giám sát dòng điện hoạt động của động cơ: thiết bị đo và hiển thị dòng điện thực tế trên màn hình LED.

• So sánh với giá trị cài đặt: nếu dòng vượt quá ngưỡng cho phép trong thời gian đã định (trip time), rơ le sẽ kích hoạt lệnh ngắt mạch (trip).

• Cảnh báo sớm: EOCR3EZ-05AUH có báo động (alarm output) giúp cảnh báo người vận hành trước khi sự cố nghiêm trọng xảy ra.

• Cài đặt linh hoạt: người dùng có thể điều chỉnh dòng tác động (0.5 – 7A) và thời gian trễ, phù hợp cho nhiều loại động cơ.

1. Tích hợp sẵn MCU của Rơ le bảo vệ động cơ EOCR-3EZ

Rơ le EOCR-3EZ được trang bị bộ vi điều khiển tích hợp, cho phép xử lý thông tin nhanh chóng và chính xác, đảm bảo hiệu suất bảo vệ tối ưu cho động cơ.

2. Chức năng bảo vệ đa dạng

EOCR-3EZ cung cấp nhiều chức năng bảo vệ thiết yếu, bao gồm:

• Quá dòng: Bảo vệ động cơ khỏi tình trạng quá tải với dải bảo vệ từ 0.5 đến 60A, mở rộng dải bảo vệ lên đến 960A khi sử dụng CT ngoài.
• Thấp dòng: Giúp phát hiện và cảnh báo khi động cơ hoạt động không đủ tải.
• Mất pha: Đảm bảo động cơ không hoạt động trong tình trạng mất pha.
• Ngược pha: Ngăn chặn hoạt động không mong muốn khi chiều dòng điện bị đảo ngược.
• Ngừng hoạt động: Phát hiện tình trạng động cơ ngừng hoạt động đột ngột.
• Kẹt roto: Bảo vệ động cơ khỏi tình trạng kẹt roto.
• Mất cân bằng dòng điện: Duy trì sự ổn định trong hoạt động của động cơ.
• Lỗi chạm đất: Bảo vệ động cơ khỏi các sự cố do chạm đất.

3. Xử lý thời gian thực với độ chính xác cao của Rơ le bảo vệ động cơ EOCR-3EZ

Rơ le EOCR-3EZ cho phép xử lý thông tin trong thời gian thực với độ chính xác cao, giúp người dùng theo dõi tình trạng hoạt động của động cơ một cách hiệu quả.

4. Màn hình kỹ thuật số

Màn hình kỹ thuật số hiển thị thông tin rõ ràng và dễ đọc, cho phép người dùng theo dõi các chỉ số quan trọng một cách thuận tiện.

5. Hiển thị tuần hoàn tự động

Rơ le cung cấp hiển thị tuần hoàn tự động trên dòng điện 3 pha và dòng điện chạm đất, với ampe kế kỹ thuật số cập nhật cứ sau 5 giây cho mỗi pha, giúp người dùng dễ dàng theo dõi tình trạng hoạt động.

6. Kiểm tra nguyên nhân TRIP của Rơ le bảo vệ động cơ EOCR-3EZ

Chức năng kiểm tra nguyên nhân TRIP gần nhất cho phép người dùng kiểm tra ba nguyên nhân TRIP gần nhất và hiện tại tại thời điểm xảy ra mỗi chuyến đi. Chức năng này vẫn khả dụng ngay cả trong thời gian phục hồi điện sau khi mất điện.

7. Tương thích với hệ thống biến tần

Rơ le EOCR-3EZ hoạt động tốt trên các hệ thống biến tần, với dải tần đáp ứng từ 20 đến 400Hz, giúp mở rộng khả năng ứng dụng trong các môi trường đa dạng.

8. Ứng dụng linh hoạt

Sản phẩm được thiết kế để áp dụng trong nhiều môi trường lắp đặt khác nhau, từ công nghiệp đến thương mại, mang lại sự linh hoạt và tiện lợi cho người dùng.

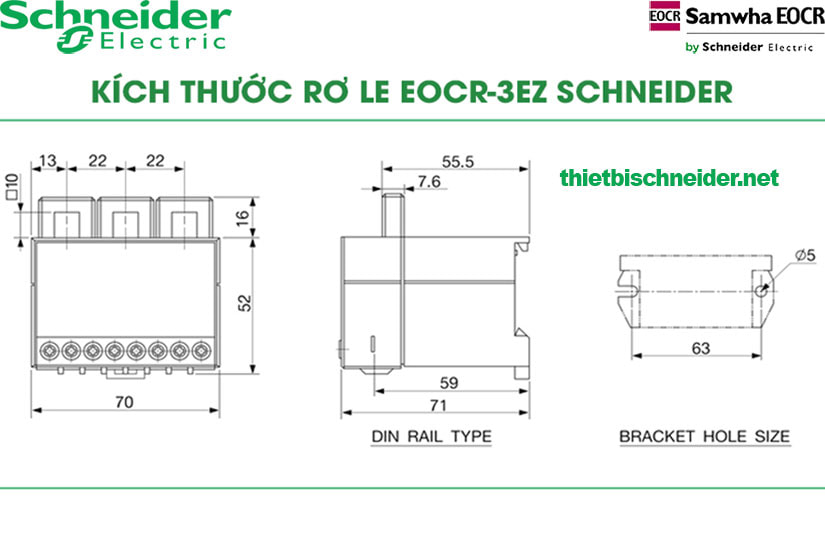

Kích thước rơ le bảo vệ động cơ EOCR-3EZ Schneider

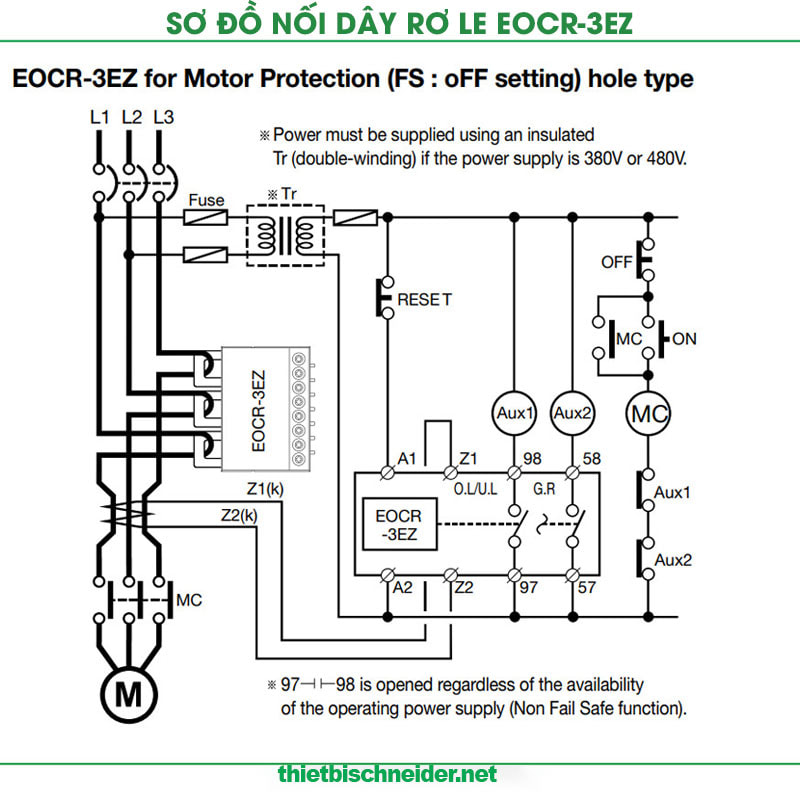

Sơ đồ đấu nối rơ le bảo vệ động cơ EOCR-3EZ Schneider Samwha

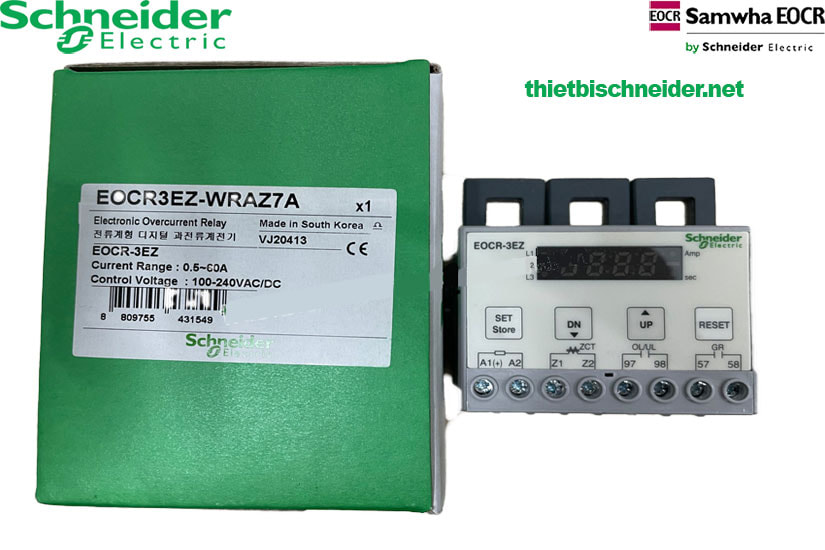

Hình ảnh thực tế rơ le bảo vệ động cơ EOCR-3EZ Schneider Samwha

Ứng dụng thực tế của Rơ le bảo vệ  động cơ EOCR-3EZ Schneider

• Hệ thống điều khiển động cơ 3 pha (bơm, quạt, máy nén khí, băng tải, v.v.)

• Tủ điện công nghiệp, trạm điều khiển động cơ (MCC)

• Hệ thống tự động hóa, nhà máy sản xuất, xưởng chế biến

Một số mã Rơ le bảo vệ  động cơ EOCR-3EZ Schneider

Mã sản phẩm	Tên sản phẩm
EOCR-3EZ	Rơ le bảo vệ pha Schneider dừng sản xuất thay thế EOCR3EBZ-05AHU, 80AUT
EOCR3EZ-05AUH	Rơ le bảo vệ pha 0.5-7A 05AUH Schneider
EOCR3EZ-80AUH	Rơ le bảo vệ pha 5-80A 80AUH Schneider
EOCR3EZ-05CUH	Rơ le bảo vệ pha 0.5-7A 05CUH Schneider
EOCR3EZ-80CUH	Rơ le bảo vệ pha 5-80A 80CUH Schneider

Một số mã Rơ le bảo vệ  động cơ EOCR-3EZ dừng sản xuất thay thế EOCR-3EBZ Schneider

EOCR-3EBZ	Rơ le điện tử Schneider EOCR-3EBZ ( 0.5-7A, 5-80A )
EOCR-3EZ	Rơ le bảo vệ EOCR-3EZ dừng sản xuất thay thế EOCR3EBZ-05AHU, 80AUT
EOCR3EBZ-05AUH	Rơ le bảo vệ động cơ 0.5-7A, 100-240VAC, 50/60HZ
EOCR3EBZ-80AUT	Rơ le bảo vệ động cơ 5-80A, 100-240VAC, 50/60HZ
EOCRFEZ-05AUH	Rơ le bảo vệ động cơ 0.5-7A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
EOCRFEZ-80CUH	Rơ le bảo vệ động cơ 5-80A, 100-240VAC, 50/60HZ,

Chúng tôi luôn cam kết với Quý khách, việc cung cấp Rơ le bảo vệ pha EOCR Schneider với:

• Sản phẩm chính hãng mới 100%, có đầy đủ CO-CQ.
• Bảo hành: 12 tháng với các lỗi của nhà sản xuất.
• Khách hàng được hỗ trợ kỹ thuật 24/7.
• Hàng luôn có sẵn với số lượng lớn.
• Giao hàng toàn quốc.

Hãy liên hệ ngay cho chúng tôi để mua được EOCR Schneider chính hãng.

Kết luận

Rơ le bảo vệ động cơ EOCR-3EZ Samwha là giải pháp hoàn hảo cho những ai đang tìm kiếm một thiết bị bảo vệ động cơ đáng tin cậy và hiệu quả. Với các tính năng bảo vệ đa dạng, giám sát thời gian thực và khả năng khắc phục sự cố dễ dàng, sản phẩm này không chỉ bảo vệ động cơ mà còn giúp người dùng quản lý hiệu suất một cách hiệu quả. Hãy lựa chọn EOCR-3EZ để tối ưu hóa an toàn và hiệu suất cho hệ thống của bạn!
