Rơ le bảo vệ động cơ EOCR-i3MS

Tổng quan Rơ le bảo vệ động cơ EOCR-i3MS

Rơ le bảo vệ động cơ EOCR-i3MS Samwha là một thiết bị bảo vệ động cơ tiên tiến, được thiết kế với bộ điều khiển vi xử lý (MCU) tích hợp. Với khả năng giám sát thời gian thực và độ chính xác cao, sản phẩm này mang lại sự bảo vệ hiệu quả cho động cơ trong nhiều ứng dụng công nghiệp.

Rơ le bảo vệ kỹ thuật số Schneider EOCR-i3MS là thiết bị bảo vệ động cơ khỏi các trường hợp quá dòng, mất dòng, ngắn mạch, kẹt rotor,… Trong bài viết này cùng Thiết bị điện tìm hiểu sâu hơn về Rơ le bảo vệ động cơ EOCR-i3MS Schneider này nhé!

Thông số kỹ thuật rơ le bảo vệ động cơ EOCR-i3MS Schneider

Tên sản phẩm	Rơ le bảo vệ kỹ thuật số EOCR-i3MS Schneider
Mã sản phẩm	EOCR-i3MS
Dòng sản phẩm	EOCR Schneider
Điện áp định mức	110-240VAC/DC
Tần số	50/60 Hz
Hiển thị hoạt động	Màn hình LED trên máy
Dòng bảo vệ	0.5-60A
Điện năng tiêu thụ	<7VA
Reset	Bằng tay/ Tự động
Chức năng bảo vệ	Rơ le bảo vệ quá dòng, mất pha, kẹt rotor, tự động khởi động lại
Kiểu lắp đặt	Gắn thanh DIN-Rail 35mm hoặc bắt vít
Thời gian trễ	0-200s
Thời gian quá dòng	0.2-30s
Thời gian tự động reset	0.5-20s
Tiếp điểm	1a1b: OC hoặc GR 1a: AL AC250V/3A
Kích thước	70*68*71 mm
Tiêu chuẩn	IEC 60947-4-1

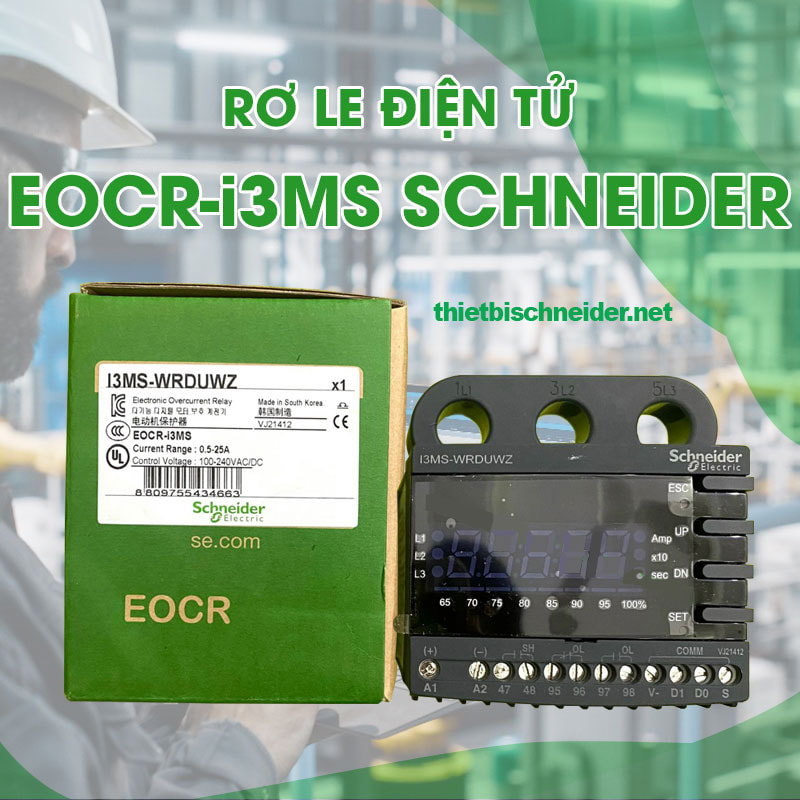

Hình ảnh thực tế rơ le bảo vệ động cơ EOCR-i3MS

Tính năng nổi bật mà Relay bảo vệ kỹ thuật số EOCR-i3MS mang lại

• Giám sát thời gian hiện tại với độ chính sác tuyệt đối
• Chức năng: Bảo vệ quá dòng, mất pha, thấp pha, kẹt rotor, mất cân bằng dòng điện, chức năng bảo vệ truyền xuống đất,…
• Chức năng giám sát điện áp nâng cao: Khi có dấu hiện điện áp cao, rơ le sẽ tự động báo lại các vấn đề, nhằm bảo vệ các động cơ của mọi gia đình
• Tùy chỉnh thời gian xác đinh, thời gian khởi động, thời gian tắt động cơ
• Rơ le dễ dàng tự đông mã hóa và dễ dàng kết nối với các thiết bị khác

1. Tích hợp MCUcủa Rơ le bảo vệ động cơ EOCR-i3MS

Rơ le EOCR-i3MS được trang bị bộ điều khiển vi xử lý tích hợp, cho phép xử lý thông tin nhanh chóng và chính xác, đảm bảo hiệu suất bảo vệ tối ưu cho động cơ.

2. Giám sát thời gian thực

Sản phẩm cung cấp khả năng giám sát trong thời gian thực với độ chính xác cao, giúp người dùng theo dõi tình trạng hoạt động của động cơ ngay lập tức.

3. Chức năng bảo vệ đa dạng

EOCR-i3MS cung cấp nhiều chức năng bảo vệ thiết yếu, bao gồm:

• Quá dòng: Bảo vệ động cơ khỏi tình trạng quá tải.
• Thiếu dòng: Phát hiện và cảnh báo khi động cơ hoạt động không đủ tải.
• Đảo ngược: Ngăn chặn hoạt động không mong muốn khi chiều dòng điện bị đảo ngược.
• Mất pha: Đảm bảo động cơ không hoạt động trong tình trạng mất pha.
• Ngừng hoạt động: Phát hiện tình trạng động cơ ngừng hoạt động đột ngột.
• Mất cân bằng pha: Giúp duy trì sự ổn định trong hoạt động của động cơ.
• Ngắn mạch: Bảo vệ động cơ khỏi các tình huống ngắn mạch có thể gây hư hỏng.

4. Các chức năng bổ sung của Rơ le bảo vệ động cơ EOCR-i3MS

• Lưu trữ thời gian chạy: Ghi lại thời gian hoạt động của động cơ để theo dõi hiệu suất.
• Lưu trữ nguyên nhân lỗi: Cung cấp thông tin cho người dùng để dễ dàng theo dõi và khắc phục sự cố.
• Giới hạn khởi động lại: Ngăn chặn sự khởi động lại không mong muốn của động cơ trong trường hợp lỗi.
• Chức năng bảo vệ lỗi: Đảm bảo động cơ luôn hoạt động trong điều kiện an toàn.
• Chức năng giao tiếp: Tích hợp với các hệ thống quản lý tự động hóa.

5. Chức năng giám sát nâng cao

• Hiển thị chu kỳ dòng điện ba pha: Cung cấp thông tin chi tiết về tình trạng hoạt động của động cơ ba pha.
• Hiển thị nguyên nhân chuyến đi: Giúp người dùng xác định nhanh chóng lý do ngắt và thực hiện các biện pháp khắc phục.

6. Tùy chọn thời gian của Rơ le bảo vệ động cơ EOCR-i3MS

Người dùng có thể chọn thời gian xác định, thời gian đảo ngược hoặc thời gian đảo ngược quá nhiệt, tùy thuộc vào yêu cầu của ứng dụng cụ thể.

7. Thanh biên độ hiện tại

Thanh biên độ hiện tại giúp hiển thị trạng thái hoạt động của tải trong thời gian thực, hỗ trợ người dùng trong việc theo dõi hiệu suất động cơ.

8. Phương thức giao tiếp của Rơ le bảo vệ động cơ EOCR-i3MS

• Modbus RS-485: Cung cấp khả năng giao tiếp linh hoạt, cho phép tích hợp dễ dàng vào các hệ thống tự động hóa.

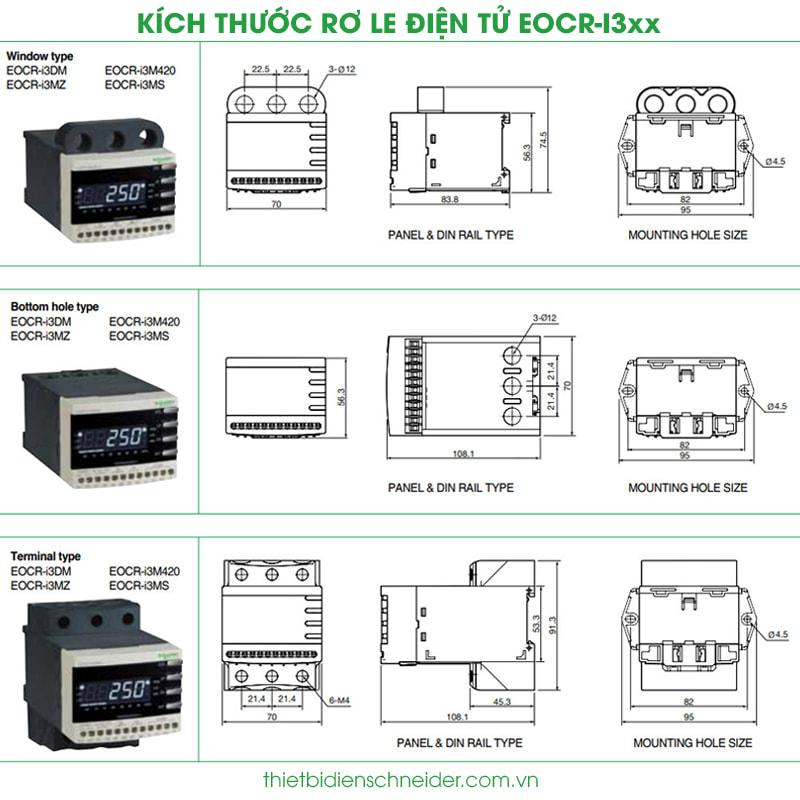

9. Kích thước

Rơ le điện tử EOCR-i3MS có kích thước thiết kế nhỏ gọn, phù hợp với nhiều không gian lắp đặt khác nhau, giúp tiết kiệm diện tích và dễ dàng tích hợp vào hệ thống.

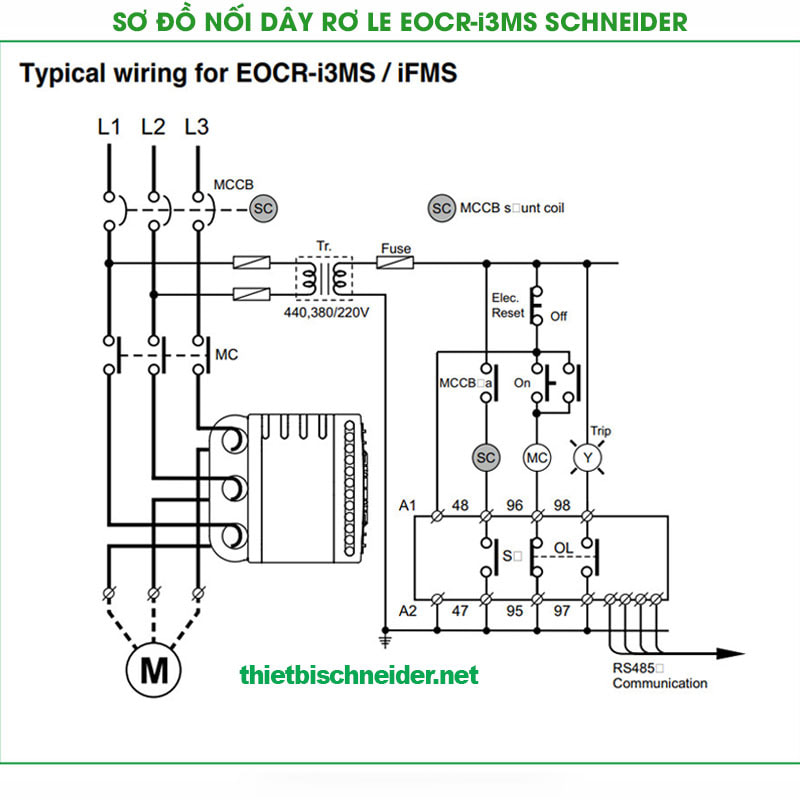

Sơ đồ cầu nối Rơ le bảo vệ động cơ EOCR-i3MS Samwha

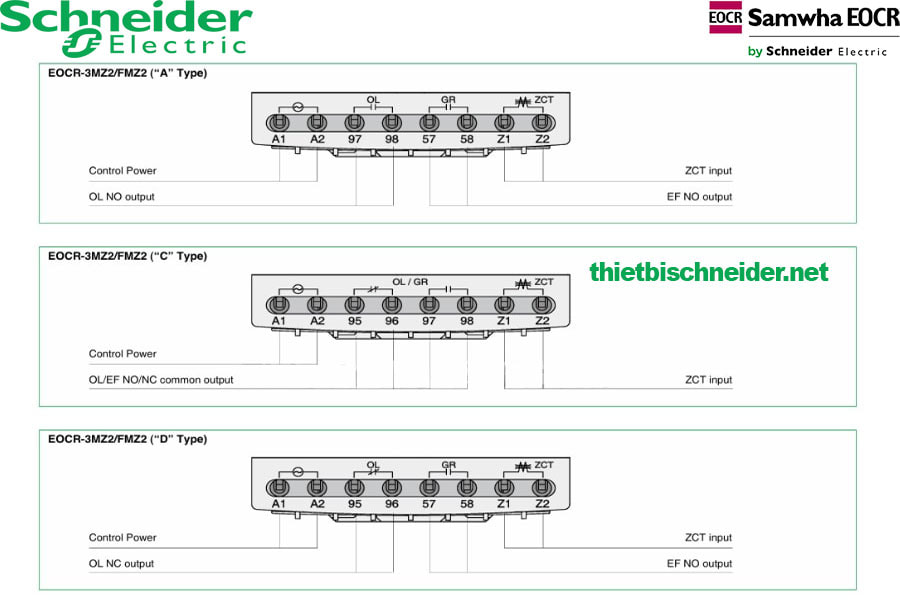

Tiếp điểm của Rơ le bảo vệ động cơ EOCR-i3MS Schneider

Các mã sản phẩm của Rơ le bảo vệ EOCR Schneider

	Rơ le bảo vệ kỹ thuật số  EOCR Schneider
EOCR-3MSZ	Rơ le bảo vệ EOCR-3MSZ
EOCR-FMSZ	Rơ le bảo vệ EOCR-FMSZ
EOCR-3DE	Rơ le bảo vệ EOC-3DE
EOCR-FDE	Rơ le bảo vệ EOCR-FDE
EOCR-3DM2	Rơ le bảo vệ EOCR-3DM2
EOCR-FDM2	Rơ le bảo vệ EOCR-FDM2
EOCR-DZ	Rơ le bảo vệ EOCR-DZ
EOCR-FEZ	Rơ le bảo vệ EOCR-FEZ
EOCR-3MZ2	Rơ le bảo vệ EOCR-3MZ2
EOCR-FMZ2	Rơ le bảo vệ EOCR-FMZ2
EOCR-PMZ	Rơ le bảo vệ EOCR-PMZ
EOCR-3E420	Rơ le bảo vệ EOCR-3E420
EOCR-FE420	Rơ le bảo vệ EOCR-FE420
EOCR-iFM420	Rơ le bảo vệ EOCR-iFM420
EOCR-iFMS	Rơ le bảo vệ EOCR-iFMS
EOCR-i3MS	Rơ le bảo vệ EOCR-i3MS
EOCR-i3M420	Rơ le bảo vệ EOCR-i3M420
EOCR-i3DM	Rơ le bảo vệ EOCR-i3DM
EOCR-i3MZ	Rơ le bảo vệ EOCR-i3MZ
EOCR-iFDM	Rơ le bảo vệ EOCR-iFDM
EOCR-iFMZ	Rơ le bảo vệ EOCR-iFMZ
