Rơ le bảo vệ động cơ EOCRFE420-05DUH (tên đầy đủ: EOCR-FE420-05DUH) là dòng rơ le kỹ thuật số cao cấp của Schneider – Samwha, được thiết kế để bảo vệ động cơ khỏi các sự cố như quá dòng, mất pha, kẹt rotor, ngắn mạch, mất cân bằng tải,… Đây là lựa chọn hàng đầu cho hệ thống điện công nghiệp nhờ độ chính xác cao, tính ổn định và khả năng tùy chỉnh linh hoạt.
Trong bài viết này, thietbischneider.net sẽ giúp bạn tìm hiểu chi tiết về thông số – tính năng – sơ đồ đấu nối – kích thước và các mã sản phẩm liên quan của dòng rơ le bảo vệ EOCR Schneider.
Thông số kỹ thuật rơ le bảo vệ động cơ EOCRFE420-05DUH Schneider
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Rơ le bảo vệ động cơ EOCRFE420-05DUH Schneider |
| Mã sản phẩm | EOCR-FE420-05DUH |
| Dòng sản phẩm | EOCR Schneider |
| Điện áp định mức | 110–240VAC/DC |
| Tần số | 50/60 Hz |
| Hiển thị | Màn hình LED |
| Dòng bảo vệ | 0.5–7A |
| Điện năng tiêu thụ | <7VA |
| Reset | Bằng tay / Tự động |
| Chức năng bảo vệ | Quá dòng – mất pha – kẹt rotor – tự khởi động lại – mất cân bằng dòng |
| Phương pháp lắp đặt | Gắn DIN-Rail 35mm hoặc bắt vít |
| Thời gian trễ | 0–200s |
| Thời gian quá dòng | 0.2–30s |
| Thời gian tự reset | 0.5–20s |
| Tiếp điểm | 1a1b: OC hoặc GR; 1a: AL; AC250V/3A |
| Kích thước | 70 × 68 × 71 mm |
| Tiêu chuẩn | IEC 60947-4-1 |

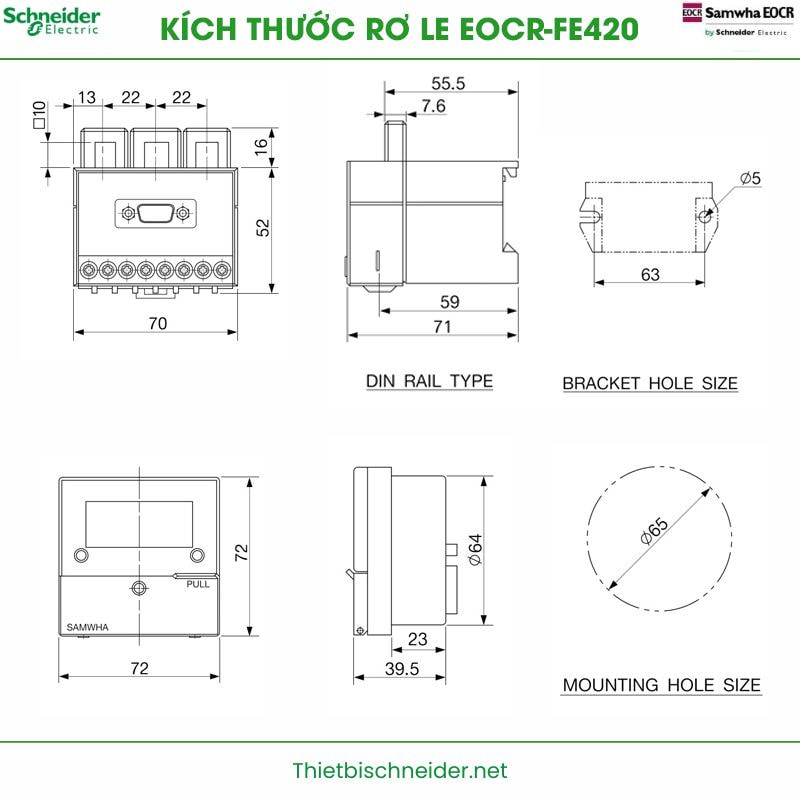

Kích thước rơ le bảo vệ động cơ EOCR-FE420-05DUH
Kích thước nhỏ gọn – dễ lắp đặt – phù hợp cho mọi tủ điện công nghiệp:
-
Rộng: 70 mm
-
Cao: 68 mm
-
Sâu: 71 mm
Thiết kế tối ưu cho DIN-Rail 35mm, giúp thi công nhanh, chắc chắn và tiết kiệm không gian tủ điện.
Tính năng nổi bật của rơ le bảo vệ động cơ EOCRFE420-05DUH
✔ Đo và giám sát dòng điện chính xác tuyệt đối
Cảm biến tích hợp chuẩn công nghiệp giúp rơ le phản hồi tức thời khi phát hiện sự cố.
✔ Bảo vệ đa chức năng
-
Quá dòng
-
Mất pha / thấp pha
-
Mất cân bằng dòng
-
Kẹt rotor
-
Ngắn mạch
-
Bảo vệ chạm đất
✔ Giám sát điện áp nâng cao
Tự động cảnh báo khi điện áp bất thường, kéo dài tuổi thọ động cơ.
✔ Tùy chỉnh linh hoạt
Điều chỉnh thời gian trễ, thời gian khởi động, thời gian shutdown dễ dàng ngay trên mặt thiết bị.
✔ Tự động mã hóa – dễ kết nối
Rơ le có khả năng tự nhận dạng các thông số bảo vệ và tương thích rộng với các thiết bị Schneider khác.

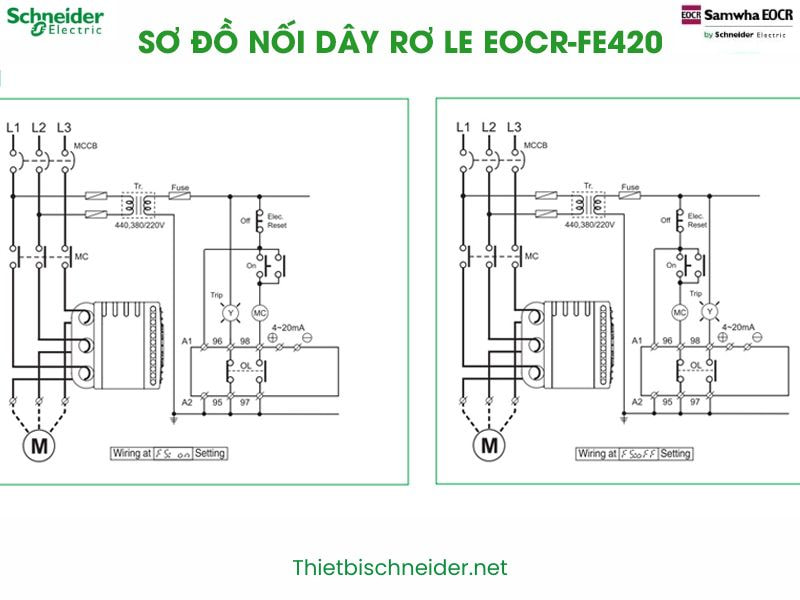

Sơ đồ nối dây rơ le bảo vệ EOCR-FE420-05DUH
Rơ le EOCRFE420-05DUH sử dụng sơ đồ đấu dây tiêu chuẩn với các cọc:
-
Nguồn điều khiển
-
Ngõ ra tiếp điểm
-
Ngõ vào bảo vệ dòng
-
Tiếp điểm cảnh báo / Trip
Sơ đồ được in trực tiếp trên thân rơ le, giúp đấu nối nhanh chóng và hạn chế sai sót trong thi công.
Tiếp điểm rơ le bảo vệ động cơ EOCRFE420-05DUH
Rơ le được trang bị:
-
Tiếp điểm điều khiển 1a1b (OC hoặc GR)
-
Tiếp điểm báo lỗi AL
-
Chịu tải AC250V/3A
Đảm bảo độ bền cao và khả năng đóng cắt chính xác trong môi trường công nghiệp.
Cam kết khi mua rơ le bảo vệ động cơ EOCRFE420-05DUH từ Thietbischneider.net
Chúng tôi tự hào là đơn vị cung cấp thiết bị điện Schneider chính hãng với:
✔ Sản phẩm mới 100%, đầy đủ CO – CQ
✔ Bảo hành 12 tháng
✔ Hỗ trợ kỹ thuật 24/7
✔ Hàng sẵn kho số lượng lớn
✔ Giao hàng toàn quốc – nhanh chóng – đúng hẹn
Kết luận
Rơ le bảo vệ động cơ EOCRFE420-05DUH là giải pháp tối ưu cho các hệ thống công nghiệp cần sự an toàn, bền bỉ và giám sát chính xác. Với khả năng bảo vệ đa dạng, thiết kế nhỏ gọn, độ tin cậy cao và tính năng giám sát thông minh, thiết bị này giúp động cơ vận hành ổn định, giảm thiểu rủi ro hư hỏng và tiết kiệm chi phí bảo trì. Nếu bạn đang tìm một rơ le bảo vệ chất lượng cho động cơ 0.5–7A, đây chắc chắn là lựa chọn đáng để đầu tư.
