Rơ le bảo vệ động cơ EOCRFE420-80DUH (EOCR-FE420-80DUH) là thiết bị bảo vệ kỹ thuật số thuộc dòng EOCR Schneider–Samwha, được thiết kế nhằm bảo vệ động cơ khỏi các sự cố thường gặp như quá dòng, mất pha, kẹt rotor, ngắn mạch hay mất cân bằng tải. Nhờ tính năng giám sát thông minh và độ chính xác cao, thiết bị này phù hợp cho nhiều ứng dụng công nghiệp cần sự ổn định và an toàn.
Thông số kỹ thuật rơ le bảo vệ động cơ EOCRFE420-80DUH Schneider
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Rơ le bảo vệ động cơ EOCRFE420-80DUH Schneider |
| Mã sản phẩm | EOCR-FE420-80DUH |
| Dòng sản phẩm | EOCR Schneider |
| Điện áp định mức | 110–240VAC/DC |
| Tần số | 50/60 Hz |
| Hiển thị | Màn hình LED |
| Dòng bảo vệ | 5–80A |
| Điện năng tiêu thụ | <7VA |
| Reset | Bằng tay / Tự động |
| Chức năng bảo vệ | Quá dòng, mất pha, thấp pha, kẹt rotor, tự động khởi động lại |
| Kiểu lắp đặt | DIN-Rail 35mm hoặc bắt vít |
| Thời gian trễ | 0–200s |
| Thời gian quá dòng | 0.2–30s |
| Thời gian tự reset | 0.5–20s |
| Tiếp điểm | 1a1b: OC hoặc GR; 1a: AL – AC250V/3A |
| Kích thước | 70 × 68 × 71 mm |
| Tiêu chuẩn | IEC 60947-4-1 |
Với dải bảo vệ 5–80A, EOCRFE420-80DUH đáp ứng tốt các ứng dụng dùng cho động cơ trung bình tới lớn.

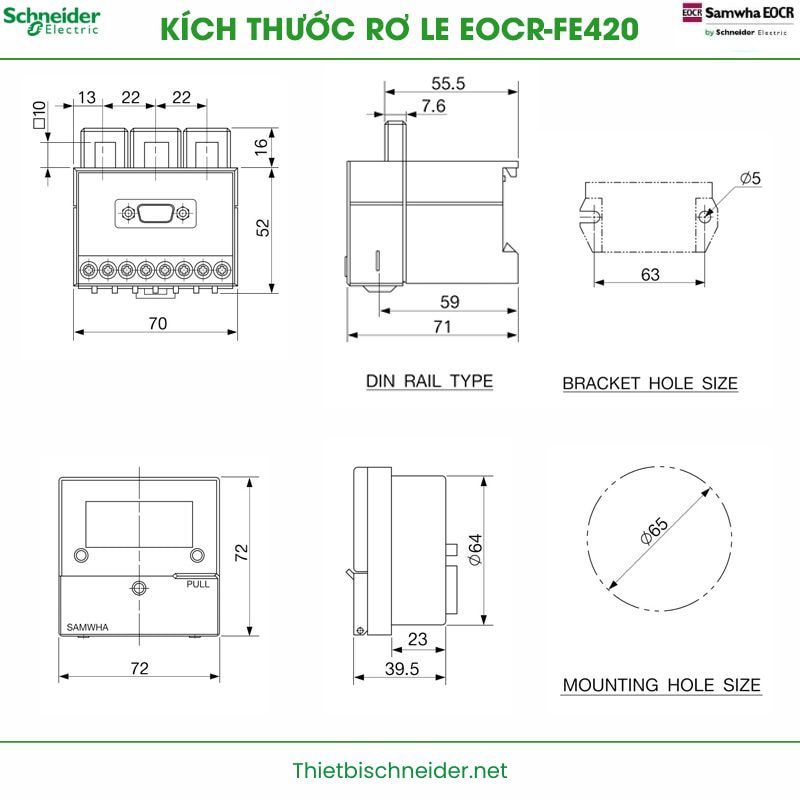

Kích thước rơ le bảo vệ động cơ EOCRFE420-80DUH
Thiết kế nhỏ gọn giúp rơ le dễ dàng lắp đặt trong mọi tủ điện công nghiệp:
-
Rộng: 70 mm
-
Cao: 68 mm
-
Sâu: 71 mm
Hỗ trợ lắp đặt DIN-Rail và bắt vít linh hoạt, phù hợp tiêu chuẩn công nghiệp.
Tính năng nổi bật của rơ le bảo vệ động cơ EOCRFE420-80DUH
Giám sát dòng điện chính xác
Thiết bị cho phép theo dõi và phát hiện dòng điện bất thường nhanh chóng, đảm bảo động cơ luôn trong trạng thái an toàn.
Nhiều chế độ bảo vệ quan trọng
-
Quá dòng
-
Mất pha / thấp pha
-
Kẹt rotor
-
Mất cân bằng dòng
-
Chạm đất
-
Tự động khởi động lại khi sự cố kết thúc
Giám sát điện áp thông minh
Rơ le tự động cảnh báo hoặc ngắt bảo vệ khi phát hiện điện áp cao hoặc thấp bất thường.
Dễ dàng điều chỉnh
Người dùng dễ dàng tùy chỉnh thời gian trễ, thời gian khởi động, thời gian reset,… trực tiếp trên thân thiết bị.
Dễ tích hợp vào hệ thống
Khả năng tự động mã hóa thông số và tương thích tốt với các thiết bị Schneider khác, đảm bảo độ ổn định khi vận hành.

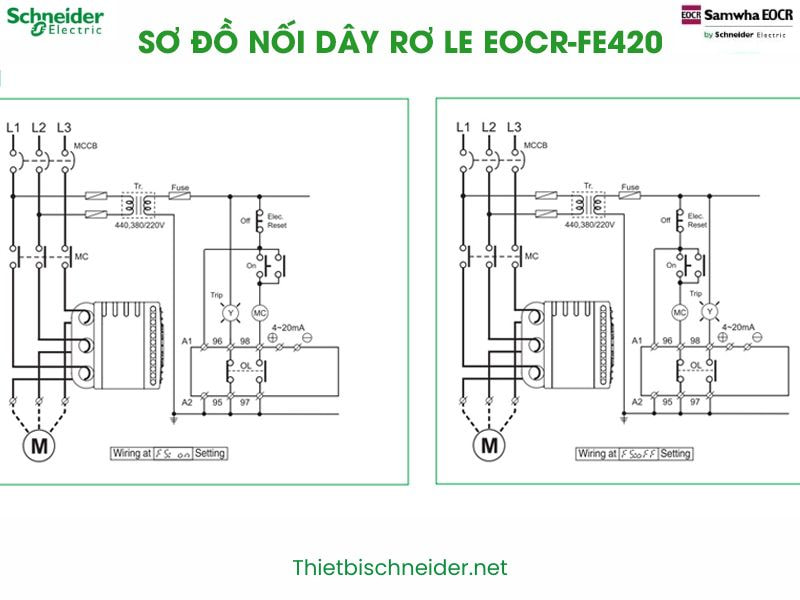

Sơ nối dây EOCR-FE420-80DUH
Rơ le có sơ đồ đấu dây trực quan:
-
Cấp nguồn điều khiển
-
Ngõ vào cho dòng bảo vệ
-
Ngõ ra điều khiển, cảnh báo và Trip
-
Hệ tiếp điểm tích hợp sẵn
Thiết kế thông minh giúp lắp đặt nhanh, chính xác và an toàn.
Tiếp điểm rơ le bảo vệ động cơ EOCRFE420-80DUH Schneider
Sản phẩm được trang bị hệ tiếp điểm chất lượng cao:
-
Tiếp điểm 1a1b – OC/GR
-
Tiếp điểm 1a – AL, chịu tải AC250V/3A
Tiếp điểm có độ bền cao, phù hợp với yêu cầu đóng cắt liên tục trong môi trường công nghiệp.
Cam kết từ chúng tôi khi cung cấp thiết bị Schneider
-
Sản phẩm Schneider mới 100%, chính hãng, đầy đủ CO–CQ
-
Bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất
-
Hỗ trợ kỹ thuật 24/7
-
Hàng luôn sẵn kho với số lượng lớn
-
Giao hàng toàn quốc nhanh chóng
Kết luận
Rơ le bảo vệ động cơ EOCRFE420-80DUH Schneider là giải pháp toàn diện cho các hệ thống công nghiệp cần thiết bị bảo vệ tin cậy, bền bỉ và chính xác.
Với khả năng bảo vệ đa dạng, dải dòng lớn 5–80A, cùng khả năng giám sát thông minh, thiết bị giúp tối ưu hóa vận hành, kéo dài tuổi thọ động cơ và giảm thiểu rủi ro. Đây là lựa chọn đáng tin cậy cho mọi công trình và nhà máy.
