Rơle bảo vệ pha PMR-22 Schneider là một rơ-le điện áp 3 pha có điện áp hoạt động là 440V. Rơ-le này được sản xuất bởi Schneider Electric, một công ty hàng đầu trong lĩnh vực công nghiệp điện.
Thông số Rơ le bảo vệ điện áp PMR-22 Schneider
| Tên sản phẩm | Relay điện tử PMR-22 Schneider |
| Dòng sản phẩm | EOCR Schneider |
| Số pha | 3 pha |
| Điện áp hoạt động định mức (Vn) | 200-440 VAC |
| Quá áp (OV) | 200…550V UV : 140…440V |
| Thấp áp (UV) | 200…440V AC, 50/60Hz |
| Cài đặt điện áp: quá áp | 5, 10, 15, 20, 25%, Off |
| Cài đặt điện áp: thấp áp | -5, -10, -15, -20, -25, -30, Off |
| O-Time | 0.2, 1, 3, 5, 7, 10s |
| R-Time | 5/Off |
| RESET | Bằng tay / Bằng điện / Tự động |
| Chức năng bảo vệ | Bảo vệ quá áp, thấp áp 3 pha |
| Tiếp điểm | 1NO + 1NC3A / 250VAC |
| Hiển thị trạng thái hoạt động | 2 đèn LEDPWR: Màu xanh TRIP: Màu da cam |
| Kích thước (WxDxH) | 62 x 89.5 x 75 |
| Trọng lượng | 163g |
| Kiểu lắp đặt | Gắn DIN-Rail 35mm hoặc bắt vít |
Rơ le điện tử Schneider PMR-22 được sử dụng để kiểm soát và bảo vệ các thiết bị điện trong hệ thống điện. Nó có khả năng ngắt mạch điện khi có sự cố: như mất pha, đảo pha, ngược pha, quá áp, thấp áp.. Điều này giúp bảo vệ các thiết bị điện khỏi bị hư hỏng và giảm nguy cơ cháy nổ.

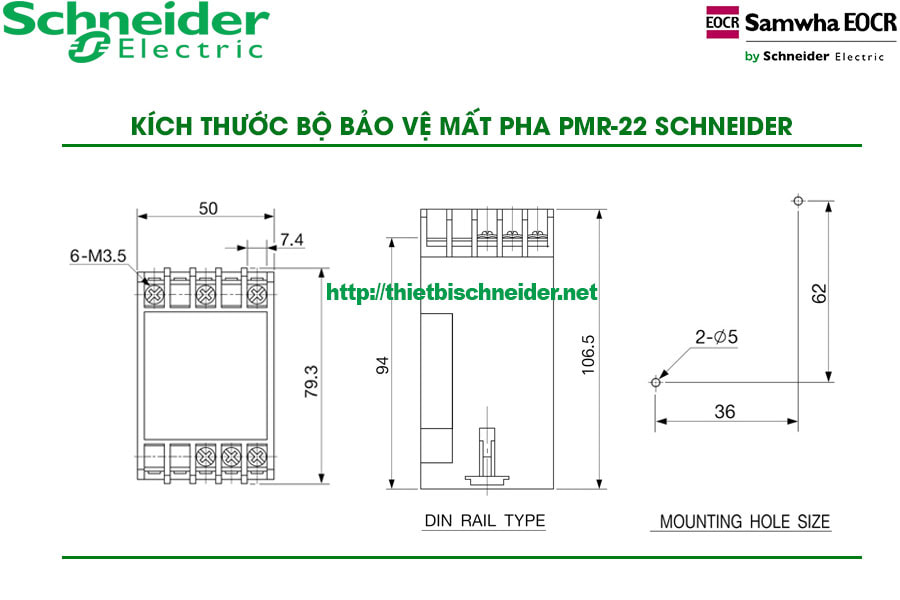

Kích thước Rơ le bảo vệ pha PMR-220
Rơ-le Schneider PMR-22 có thiết kế nhỏ gọn và dễ dàng lắp đặt. Nó được sử dụng rộng rãi trong các ứng dụng công nghiệp, dân dụng và thương mại.

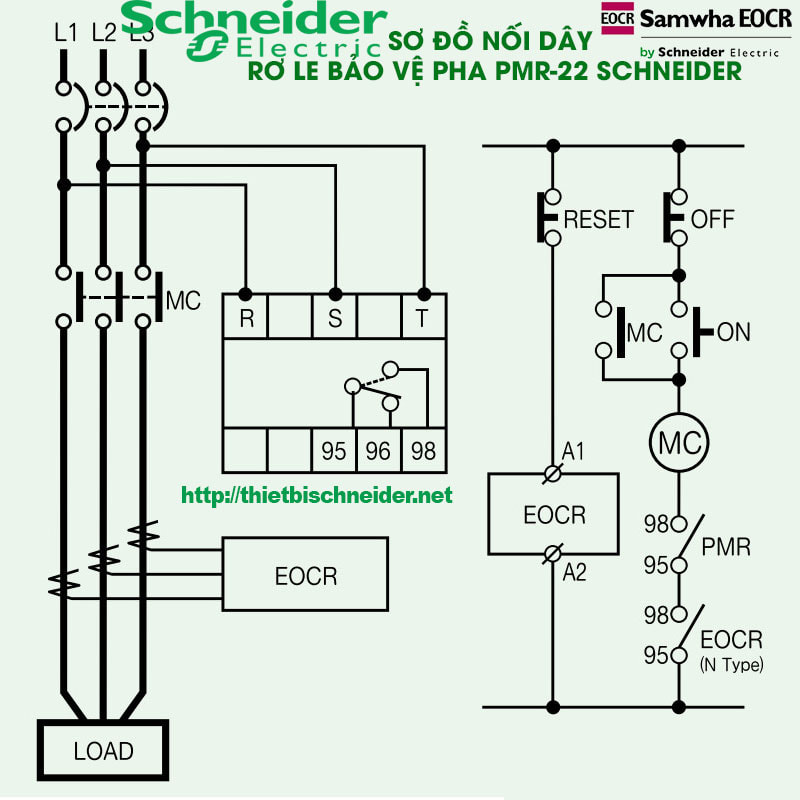

Sơ đồ đấu nối Rơ le bảo vệ pha PMR-220
PMR-22 Schneider: rơ-le này thích hợp cho các hệ thống điện 3 pha có điện áp là 380-440V.

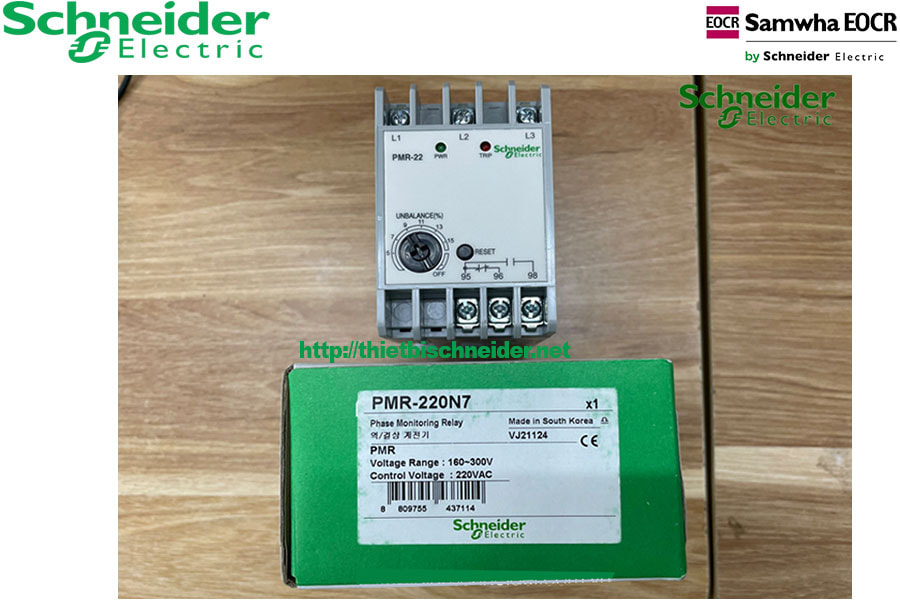

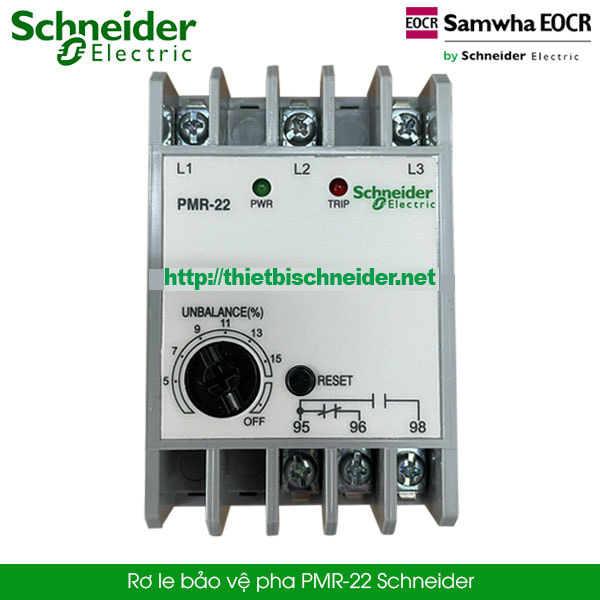

Hình ảnh thực tế Rơ le bảo vệ pha PMR-220
