Thông số kỹ thuật Rơ le bảo vệ pha Schneider PMR-440N7 340-480V
| Loại | Rơle bảo vệ mất pha |
| [Us] Điện Áp Vào Định Mức | 440VAC |
| [Ue] Điện Áp Hoạt Động Định Mức | 480VAC |
| Điện Năng Tiêu Thụ | 2W |
| Ngưỡng Cấp | 340-480VAC |
| Tần Số | 50/60Hz |
| Tiếp Điểm | 1C/O |
| Thời Gian Khởi Động Lại | 1s |
| Phương Pháp Hiển Thị | 2 LED |
| Chức Năng Reset | Bằng tay/tự động |
| Chức Năng Bảo Vệ | Bảo vệ ngược pha, mất pha, điện áp mất cân bằng |
| Kiểu Lắp Đặt | Lắp trên thanh Din 35mm |
| Nhiệt Độ Môi Trường | -20-60°C |
| Cấp Bảo Vệ | IP20 |

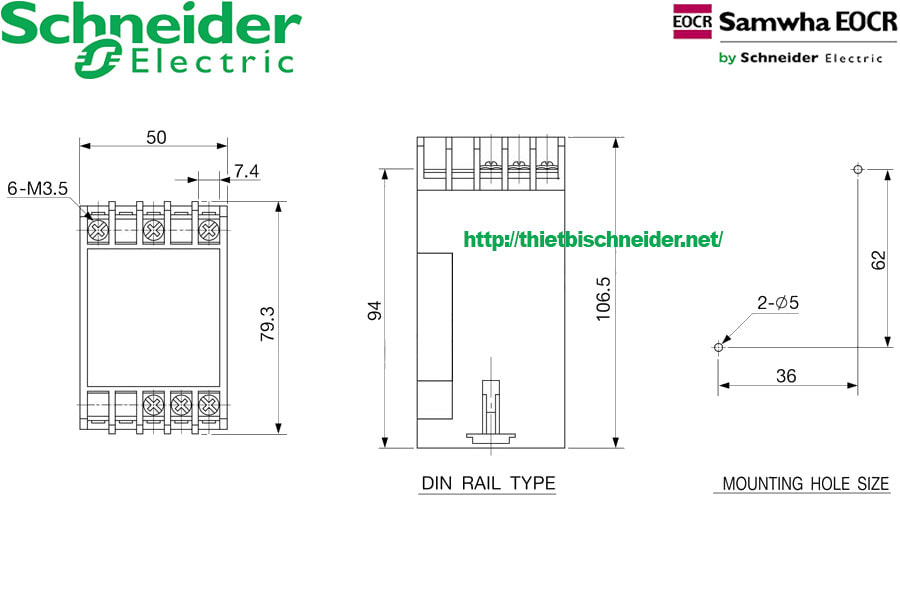

| Kích Thước (Wxhxd) | 50×79.3×106.5mm |
| Trọng Lượng | 0.21kg |

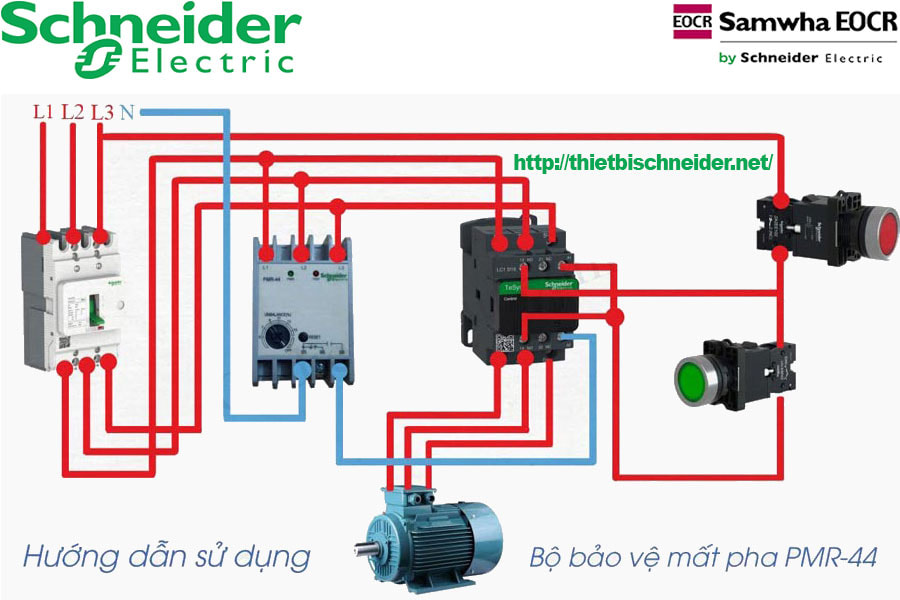

Hướng dẫn sử dụng Rơ le bảo vệ pha Schneider PMR-440N7 340-480V
+ Hiển thị thứ tự pha: dùng PMR-44 như 1 đồng hồ đo thứ tự pha như sau: Cấp nguồn 3 pha vào PMR-440 nếu đèn xanh sáng thì thứ tự pha là R S T như chỉ thị trên relay. Nếu đèn đỏ sáng tức là thứ tự pha bị sai;
+ Mất pha: Cấp nguồn 3 pha vào PMR-440, thay đổi thứ tự pha cho đến khi đèn xanh sáng. Lúc này PMR-440 đã ở trạng thái làm việc. Tiếp điểm 95-98 đóng lại, 95-98 mở.
Pha R: khi mất pha R, PMR-440 tác động bảo vệ, 95-98 mở, 95-96 đóng. Đèn led đỏ chớp 1 lần.
Pha S: khi mất pha S, PMR-440 tác động bảo vệ, 95-98 mở, 95-96 đóng. Đèn led đỏ chớp 2 lần.
Pha T: khi mất pha T, PMR-440 tác động bảo vệ, 95-98 mở, 95-96 đóng. Đèn led đỏ chớp 3 lần.

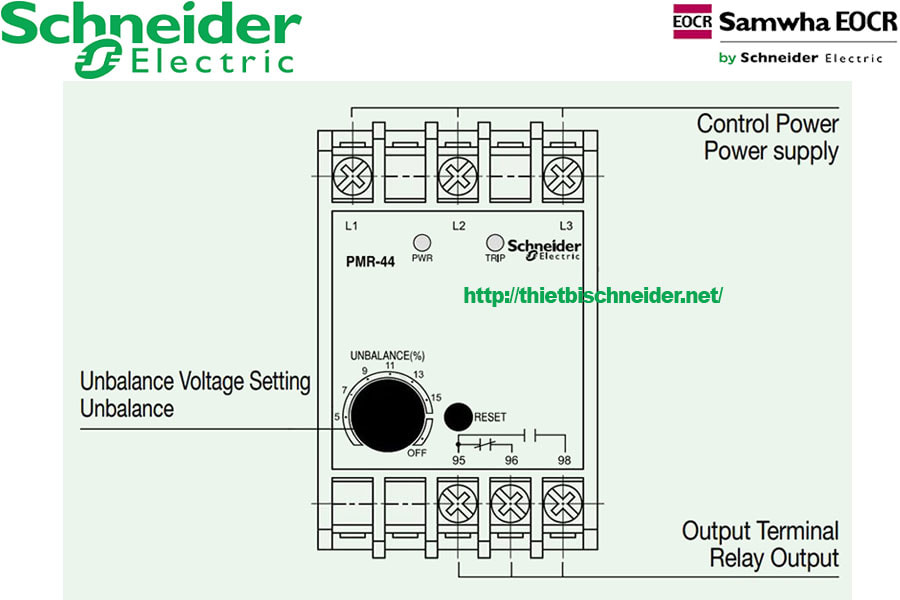

+ Mất cân bằng pha : Chỉnh nút Unbalance lên mức cần bảo vệ từ 2-15%. Nếu điện áp các pha lệch lớn hơn giá trị cài đặt thì PMR-440 tác động bảo vệ, 95-98 mở, 95-96 đóng. Đèn led đỏ sáng liên tục báo mất cân pha. Để tắt chức năng mất cân pha chỉnh nút Unbalance về vị trí OFF.
