Rơ le điện tử EOCRSP01RM

Tổng quan Rơ le điện tử EOCRSP01RM

Rơ le điện tử EOCRSP01RM của Schneider là một thiết bị bảo vệ thông minh, được thiết kế để tối ưu hóa an toàn và hiệu suất cho các hệ thống điện. Với nhiều tính năng hiện đại, sản phẩm này không chỉ bảo vệ động cơ mà còn mang lại sự linh hoạt và tiện lợi trong việc vận hành.

Rơ le Schneider EOCRSP01RM là loại rơ le nhiệt điện tử được sử dụng bảo vệ quá dòng, mất pha, kẹt rotor cho các động cơ trong Hệ thống máy bơm nước, Tủ biến tần, Máy nén khí, máy nghiền, Hệ thống băng tải,… . Vậy Rơ le điện tử eocrsp01rm Schneider có những ưu điểm và thông số kỹ thuật thế nào, chúng ta cùng tìm hiểu bài viết dưới đây nhé!

Thông số kỹ thuật của rơ le bảo vệ động cơ EOCRSP01RM Schneider

Tên sản phẩm	Rơ le bảo vệ Schneider EOCRSP01RM
Dòng sản phẩm	EOCR-SP
Điện áp làm việc	220-240VAC
Tần số	50/60Hz
Điện áp chịu xung định mức (Uimp)	4kV
Dải dòng bảo vệ	0.3-1.2A
Tiếp điểm	1 NC + 1 NO, AC250/3A resistive load
Thời gian bắt đầu khởi động (O-Time)	0.5,1-15s
Khả năng điều chỉnh	2 dải thời gian khởi động và quá tải
Chức năng reset	Manual(instant) / Electrical reset
Hiển thị	Đèn LED chỉ thị
Chức năng bảo vệ	Quá dòng, mất pha, kẹt rotor
Ứng dụng	Bảo vệ dòng điện cho động cơ 3 pha hoặc 1 pha
Kiểu lắp đặt	Gắn trực tiếp contactor
Nhiệt độ hoạt động	-20…60 °C
Nhiệt độ bảo quản	-30…80 °C
Cấp bảo vệ	IP 20
Kích thước (HxWxD)	56x46x73mm

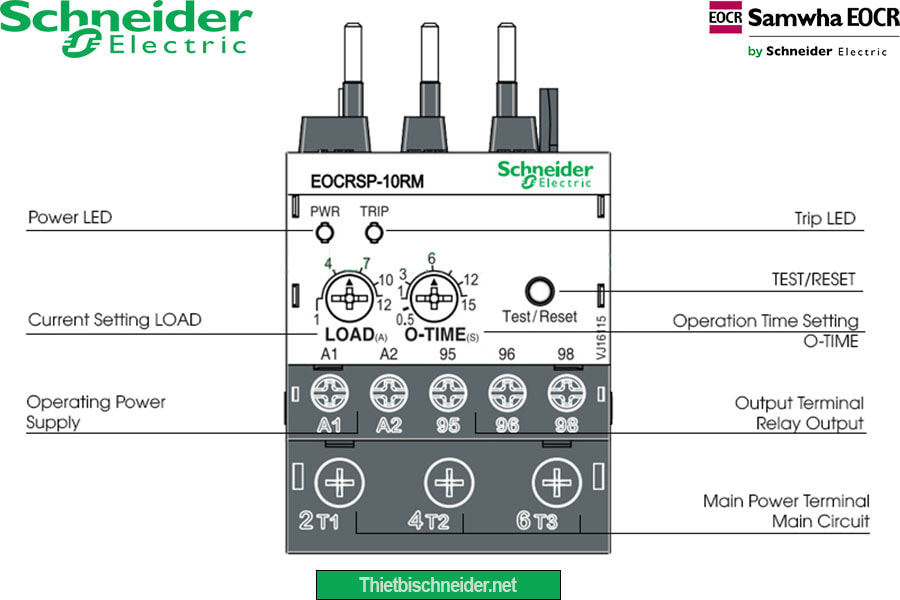

Mô tả Rơ le điện tử EOCRSP01RM Schneider

• TRIP LED: Hiển thị trạng thái hoạt động và kiểm tra nguyên nhân TRIP.
• POWER LED: Hiển thị trạng thái nguồn.
• TEST/RESET: Kiểm tra sau khi cài đặt và trước khi khởi động.
• LOAD: Nút cài đặt quá dòng.
• O-TIME: Nút điều chỉnh nút trễ hành động.
• Power Supply(A1-A2): Chân cấp nguồn cho relay.
• Relay Outputs: Các chân tiếp điểm của relay. Chân 95-96 là tiếp điểm thường đóng NC, 95-98 là tiếp điểm thường mở NO.
• Main Power Terminal: Chân đấu mạch động lực.

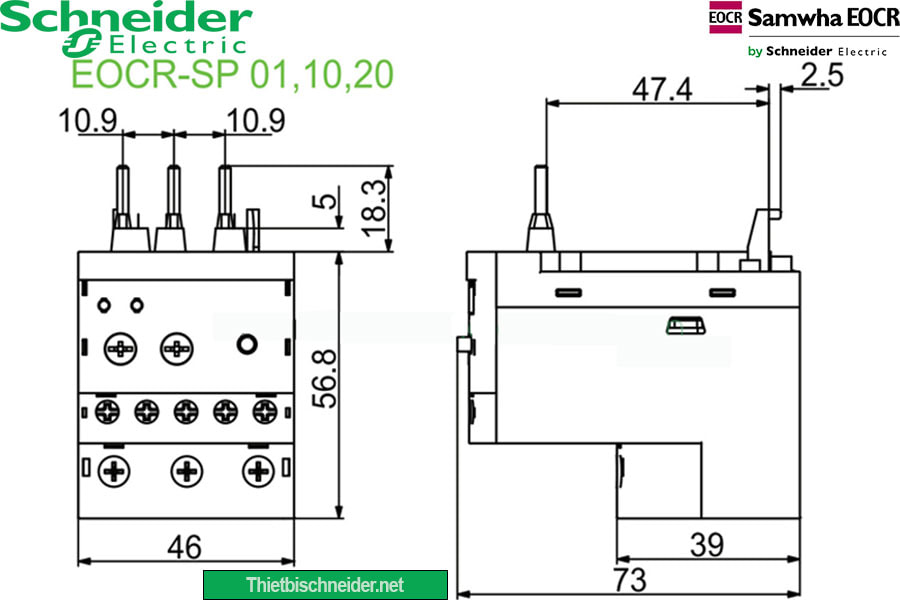

Kích thước Rơ le điện tử EOCRSP01RM Schneider

Những tính năng ưu điểm và cách sử dụng của rơ le EOCR-SP Schneider

Relay bảo vệ EOCR Schneider là một thiết bị bảo vệ và kiểm soát thông minh được sử dụng trong các hệ thống điện công nghiệp để giám sát và bảo vệ động cơ. Sản phẩm có một số ưu điểm nổi bật:

• Độ chính xác cao: Rơ le điện tử EOCRSP01RM Schneider được thiết kế để đáp ứng yêu cầu bảo vệ chính xác cho động cơ như quá tải, ngắn mạch, mất pha và mất cân bằng điện áp.
• Tích hợp bộ vi xử lý MCU, kích thước nhỏ gọn.
• Phạm vi bảo vệ rộng 0,3 – 40A; bảo vệ thời gian xác định, thời gian ngắt có thể được điều chỉnh theo ý muốn.
• Giao diện dễ sử dụng: EOCR-SP được trang bị giao diện người dùng thân thiện và dễ dàng cấu hình và điều chỉnh các thiết lập bảo vệ thông qua màn hình hiển thị và các nút bấm trên relay. Nút RESET lại ngay lập tức bằng tay hoặc điện(từ xa). Đèn LED xanh/đỏ hiển thị trạng thái hoạt động và kiểm tra nguyên nhân TRIP.
• Tính linh hoạt: Rơ le điện tử EOCRSP01RM được thiết kế để tương thích với nhiều loại động cơ và Dùng đồng thanh cái như rơ le nhiệt nên có thể lắp trực tiếp với tất cả các loại contactor từ tính(MC).
• Tính tin cậy cao: EOCR Schneider được xây dựng với chất lượng cao và tuân thủ các tiêu chuẩn an toàn điện như chứng nhận CUL, CE, CCC, RoHS.

1. Tích hợp sẵn bộ điều khiển vi xử lý (MCU)

Rơ le EOCRSP01RM được trang bị bộ điều khiển vi xử lý tích hợp, mang lại khả năng vận hành ổn định và hiệu quả cao. Thiết kế này giúp tăng cường chức năng giám sát và xử lý dòng điện một cách tối ưu.

2. Ghép nối dễ dàng với contactor từ tính Rơ le điện tử EOCRSP01RM

Sản phẩm có thể ghép nối trực tiếp với tất cả các loại contactor từ tính (MC), bao gồm cả sản phẩm trong nước và nhập khẩu. Tính linh hoạt này giúp rơ le dễ dàng tích hợp vào nhiều loại hệ thống khác nhau.

3. Đa chức năng bảo vệ

EOCRSP01RM cung cấp nhiều chức năng bảo vệ khác nhau, đảm bảo an toàn cho động cơ trước nguy cơ quá tải, ngắn mạch, và các sự cố khác có thể xảy ra.

4. Kiểm tra dòng điện hoạt động

Thiết bị được trang bị đèn LED đỏ để kiểm tra dòng điện hoạt động, giúp người dùng dễ dàng theo dõi và phát hiện các vấn đề trong quá trình hoạt động.

5. Hiển thị hoạt động và kiểm tra nguyên nhân TRIP Rơ le điện tử EOCRSP01RM

Đèn LED đỏ và xanh cho phép hiển thị hoạt động của thiết bị và kiểm tra nguyên nhân TRIP, giúp người vận hành nhanh chóng nhận diện và xử lý sự cố.

6. Nút RESET linh hoạt

Rơ le cung cấp tùy chọn nút RESET để thiết lập lại thủ công ngay lập tức hoặc từ xa, mang lại sự tiện lợi và linh hoạt cho người sử dụng.

7. Tiết kiệm năng lượng

Sản phẩm được thiết kế siêu tiết kiệm năng lượng, không chỉ giảm chi phí vận hành mà còn thân thiện với môi trường.

8. An toàn tuyệt đối

Rơ le EOCRSP01RM không giải phóng điện áp và đảm bảo hoạt động an toàn ngay cả khi gặp sự cố. Chức năng bảo vệ tắt nguồn giúp thiết bị hoạt động an toàn trong mọi tình huống.

9. Chứng nhận an toàn

Sản phẩm đạt các chứng nhận CUL, CE, CCC, và RoHS, đảm bảo tuân thủ các tiêu chuẩn an toàn và chất lượng quốc tế.

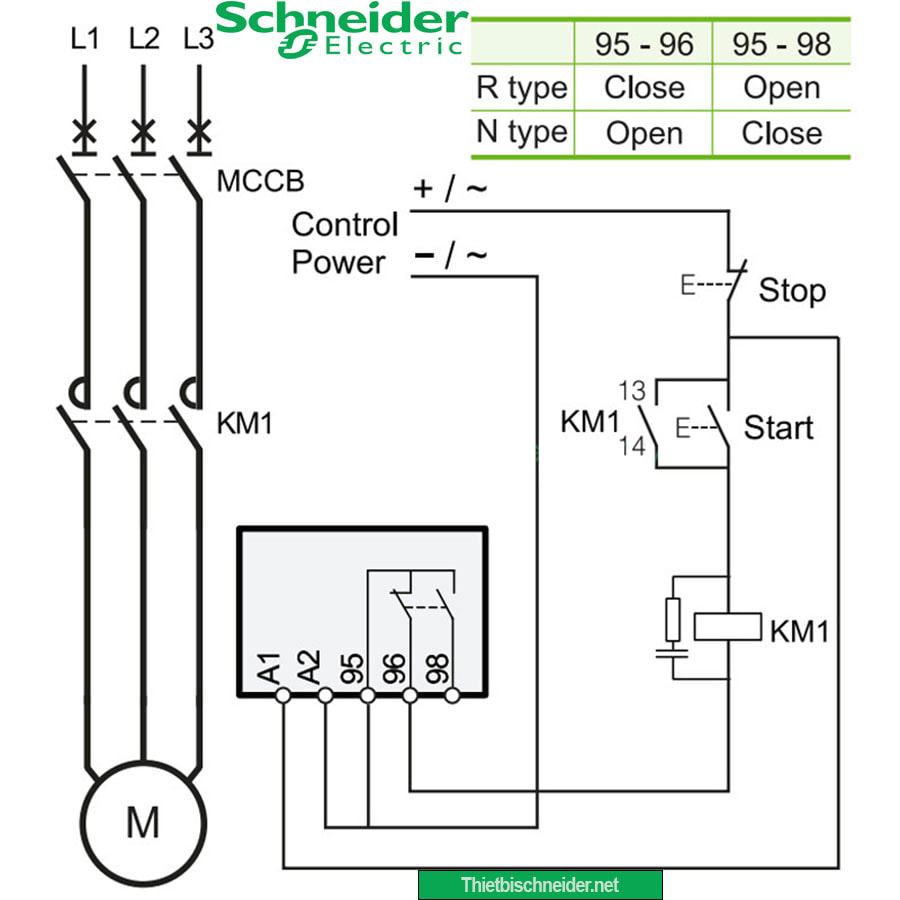

Sơ đồ nối dây Rơ le điện tử EOCRSP01RM Schneider Samwha

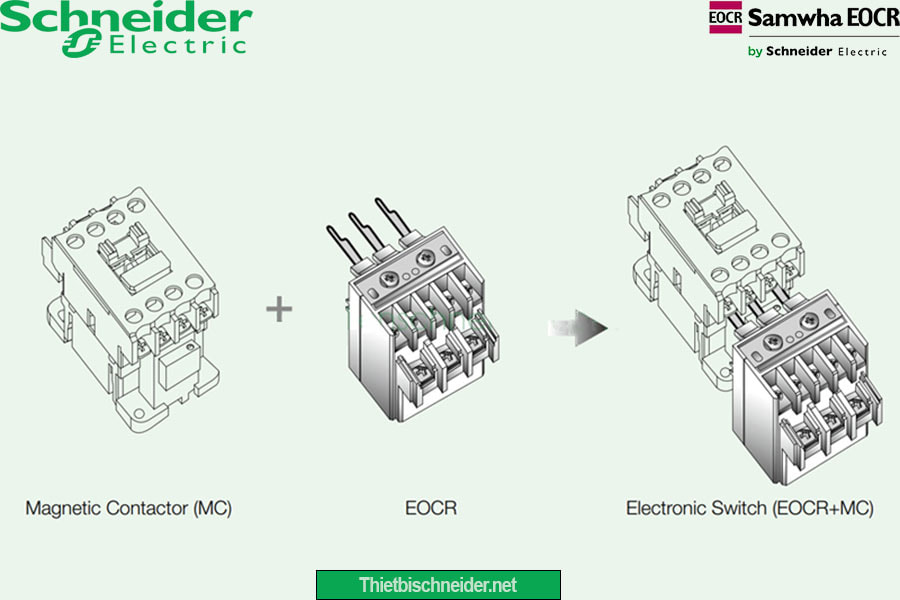

Sơ đồ đấu nối Rơ le điện tử EOCRSP01RM Schneider Samwha Schneider với Contactor

Mã đặt hàng dòng sản phẩm Rơ le điện tử EOCRSP01RM Schneider

EOCR-SP	Rơ le nhiệt bảo vệ quá dòng, mất pha, kẹt rotor EOCR-SP ( 0.3-1.2A / 1-12A / 5-25A / 8-40A )
EOCRSP01RM	Rơ le điện tử 0.3-1.2A, 90-260VAC
EOCRSP10RM	Rơ le điện tử 1-12A, 90-260VAC
EOCRSP20RM	Rơ le điện tử 5-25A, 90-260VAC
EOCRSP40RM	Rơ le điện tử 8-40A, 90-260VAC
