Rơ le điện tử EOCRSP10RM

Tên sản phẩm: Rơ le nhiệt điện tử Schneider EOCRSP10RM
Mã hàng: EOCRSP10RM
Thương hiệu: Schneider
Xuất xứ: Korea
Điện áp làm việc: 90-260VAC
Dải dòng bảo vệ: 1-12A
Chức năng bảo vệ: Quá dòng, mất pha, kẹt rotor
Chất lượng: Chính hãng 100%
Bảo hành: Bảo hành 12 tháng lỗi do nhà sản xuất
Tình trạng: Còn hàng

SKU: EOCRSP10RM Danh mục: EOCR Schneider

Mô tả
Đánh giá (0)

Rơ le điện tử EOCRSP10RM của Schneider là thiết bị bảo vệ động cơ thế hệ mới, sử dụng công nghệ điện tử – MCU cho độ chính xác cực cao. Sản phẩm được ứng dụng rộng rãi trong hệ thống bơm nước, tủ biến tần, máy nén khí, băng tải, máy nghiền và các dây chuyền công nghiệp khác.

Thiết bị hỗ trợ giám sát dòng điện liên tục, giúp động cơ vận hành an toàn và hạn chế tối đa sự cố.

Thông số kỹ thuật của rơ le điện tử EOCRSP10RM

Tên sản phẩm	Rơ le bảo vệ Schneider EOCRSP10RM
Dòng sản phẩm	EOCR-SP
Điện áp làm việc	90-260VAC
Tần số	50/60Hz
Điện áp chịu xung định mức (Uimp)	4kV
Dải dòng bảo vệ	1-12A
Tiếp điểm	1 NC + 1 NO, AC250/3A resistive load
Thời gian bắt đầu khởi động (O-Time)	0.5,1-15s
Khả năng điều chỉnh	2 dải thời gian khởi động và quá tải
Chức năng reset	Manual(instant) / Electrical reset
Hiển thị	Đèn LED chỉ thị
Chức năng bảo vệ	Quá dòng, mất pha, kẹt rotor
Ứng dụng	Bảo vệ dòng điện cho động cơ 3 pha hoặc 1 pha
Kiểu lắp đặt	Gắn trực tiếp contactor
Nhiệt độ hoạt động	-20…60 °C
Nhiệt độ bảo quản	-30…80 °C
Cấp bảo vệ	IP 20
Kích thước (HxWxD)	56x46x73mm

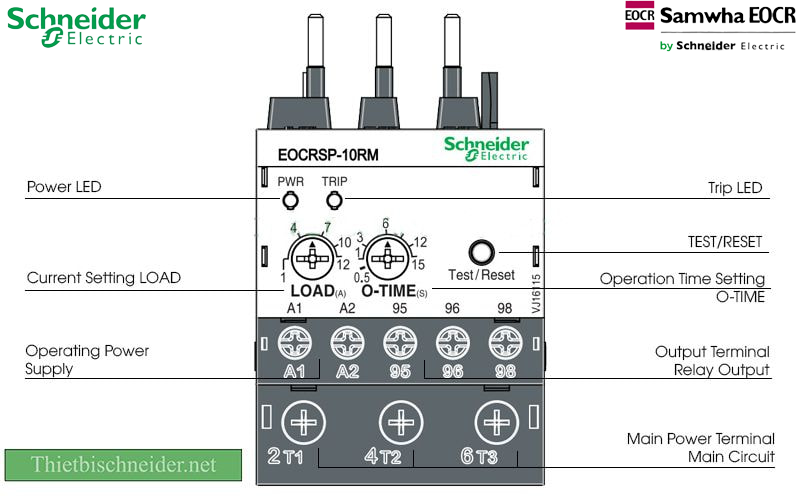

Cấu tạo và ý nghĩa các nút chức năng

TRIP LED: Báo trạng thái hoạt động và thông tin lỗi.
POWER LED: Hiển thị nguồn đang cấp cho thiết bị.
TEST/RESET: Kiểm tra hoạt động sau cài đặt và khởi động lại khi xảy ra sự cố.
LOAD: Điều chỉnh mức bảo vệ quá dòng.
O-TIME: Tinh chỉnh thời gian trễ tác động.
Power Supply (A1-A2): Nguồn cấp cho rơ le.
Relay Outputs: Các tiếp điểm điều khiển (95-96 NC, 95-98 NO).
Main Power Terminal: Cổng đấu dây mạch động lực.

Các tính năng này giúp Rơ le điện tử EOCRSP10RM dễ dàng cấu hình và vận hành ngay cả trong các hệ thống phức tạp.

Tính năng nổi bật của rơ le điện tử EOCRSP10RM

Bảo vệ động cơ toàn diện: quá tải, kẹt rotor, mất pha, mất cân bằng.
Tích hợp bộ vi xử lý giúp độ chính xác cao hơn so với rơ le nhiệt cơ.
Dải dòng cài đặt rộng 1–12A, phù hợp nhiều loại động cơ khác nhau.
Dễ dàng thao tác với nút xoay chỉnh dòng, chỉnh thời gian và đèn LED chỉ thị.
Cho phép reset tức thì bằng tay hoặc reset điện từ xa.

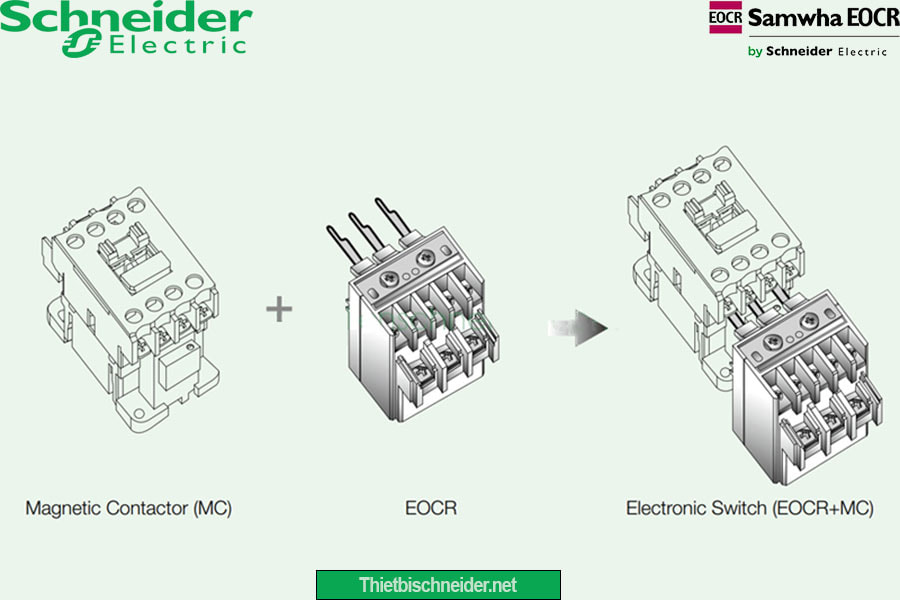

Lắp đặt trực tiếp với contactor từ giúp tiết kiệm không gian tủ.
Đạt tiêu chuẩn CE, UL, CCC bảo đảm độ bền và độ an toàn cao.

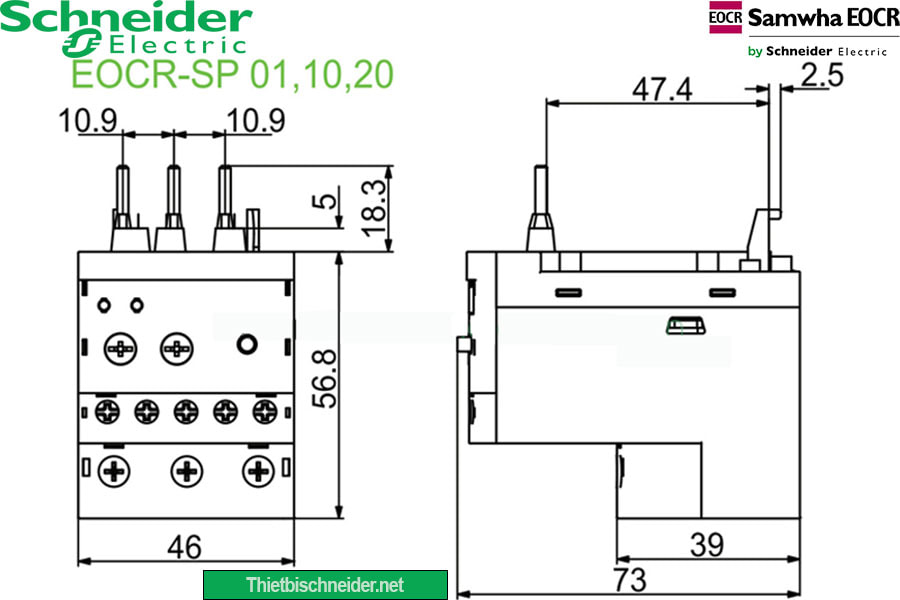

Kích thước rơ le điện tử EOCRSP10RM Schneider

Thiết bị có kích thước tiêu chuẩn 56 × 46 × 73mm, dễ dàng bố trí trong nhiều loại tủ điện và không gian lắp đặt khác nhau.

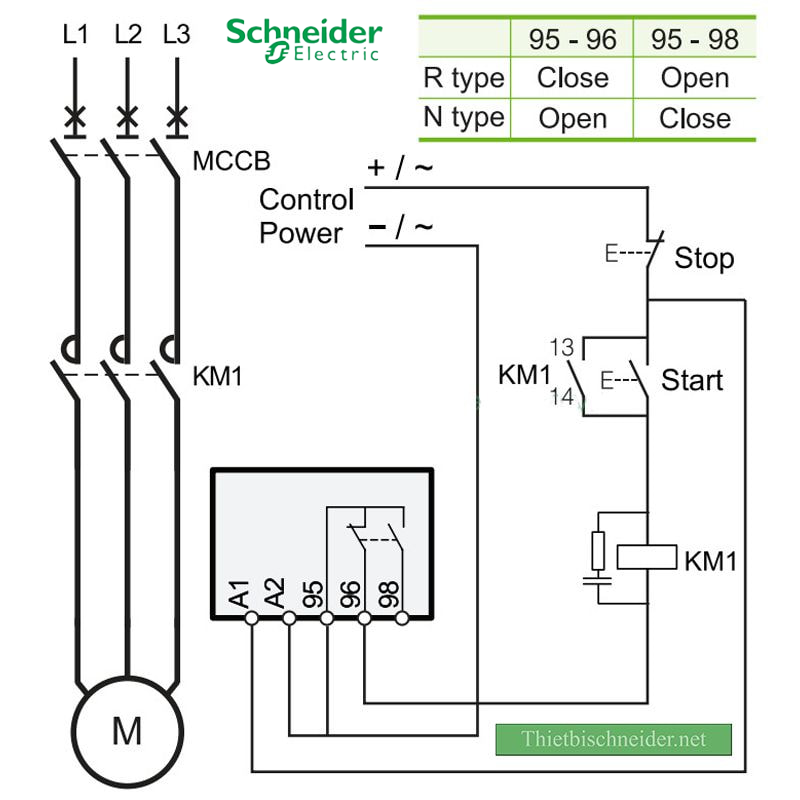

Sơ đồ đấu nối rơ le điện tử EOCRSP10RM

Rơ le được đấu nối qua 3 phần chính:

Dây nguồn vào A1-A2,
Mạch lực qua terminal chính,
Mạch điều khiển qua 95-96 (NC) hoặc 95-98 (NO).

Sơ đồ đấu dây rõ ràng giúp kỹ thuật viên triển khai nhanh chóng và hạn chế lỗi lắp đặt.

Các mã sản phẩm EOCR-SP và dải dòng bảo vệ

EOCRSP01RM : 0.3–1.2A (90–260VAC)
EOCRSP10RM : 1–12A (90–260VAC)
EOCRSP20RM : 5–25A (90–260VAC)
EOCRSP40RM : 8–40A (90–260VAC)

Cam kết khi mua rơ le điện tử EOCRSP10RM Schneider tại chúng tôi

Hàng chính hãng 100%, đầy đủ giấy tờ CO-CQ
Xuất xứ Samwha EOCR
Bảo hành 12 tháng lỗi nhà sản xuất
Hỗ trợ kỹ thuật 24/7
Luôn có sẵn hàng số lượng lớn
Giao hàng toàn quốc nhanh chóng

Kết luận

Rơ le điện tử EOCRSP10RM là giải pháp bảo vệ động cơ đáng tin cậy, đáp ứng đầy đủ các yêu cầu về an toàn, độ bền và khả năng vận hành ổn định trong môi trường công nghiệp. Với những ưu điểm vượt trội và tính linh hoạt cao, thiết bị này luôn là lựa chọn hàng đầu cho các hệ thống cần giám sát và bảo vệ dòng điện một cách chính xác. Nếu bạn đang tìm một rơ le chất lượng, EOCRSP10RM Schneider chắc chắn sẽ là lựa chọn phù hợp.
