Rơ le điện tử EOCRSP20RM

Rơ le điện tử EOCRSP20RM là thiết bị bảo vệ động cơ chuyên dụng, được sử dụng phổ biến trong các hệ thống bơm, máy nén khí, tủ biến tần, băng tải, máy nghiền… Với khả năng giám sát dòng điện chính xác và nhiều chế độ bảo vệ, EOCRSP20RM giúp đảm bảo động cơ hoạt động an toàn, ổn định và hạn chế tối đa sự cố.

Rơ le điện tử EOCRSP20RM thuộc dòng EOCR-SP, tích hợp công nghệ vi xử lý MCU hiện đại, cho phép phân tích tín hiệu tức thời và phản ứng nhanh trong mọi tình huống quá tải hoặc sự cố điện.

Thông số kỹ thuật của EOCRSP20RM Schneider

Tên sản phẩm	Rơ le điện tử EOCRSP20RM
Dòng sản phẩm	EOCR-SP
Điện áp làm việc	90-260VAC
Tần số	50/60Hz
Điện áp chịu xung định mức (Uimp)	4kV
Dải dòng bảo vệ	5-25A
Tiếp điểm	1 NC + 1 NO, AC250/3A resistive load
Thời gian bắt đầu khởi động (O-Time)	0.5,1-15s
Khả năng điều chỉnh	2 dải thời gian khởi động và quá tải
Chức năng reset	Manual(instant) / Electrical reset
Hiển thị	Đèn LED chỉ thị
Chức năng bảo vệ	Quá dòng, mất pha, kẹt rotor
Ứng dụng	Bảo vệ dòng điện cho động cơ 3 pha hoặc 1 pha
Kiểu lắp đặt	Gắn trực tiếp contactor
Nhiệt độ hoạt động	-20…60 °C
Nhiệt độ bảo quản	-30…80 °C
Cấp bảo vệ	IP 20
Kích thước (HxWxD)	56x46x73mm

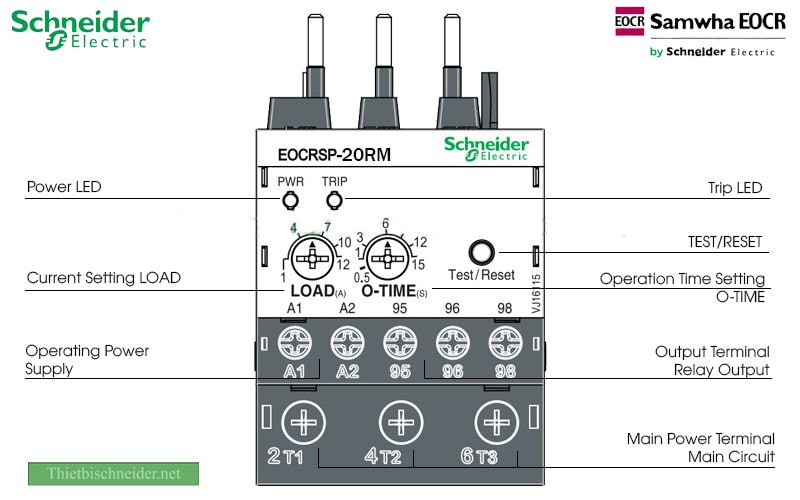

Cấu tạo và ý nghĩa các nút điều chỉnh

• TRIP LED: Hiển thị trạng thái tác động và giúp kiểm tra nguyên nhân ngắt.

• POWER LED: Báo tình trạng nguồn cấp cho relay.

• TEST/RESET: Dùng để kiểm tra sau khi cài đặt hoặc reset hệ thống khi cần.

• LOAD: Núm chỉnh mức quá dòng tác động.

• O-TIME: Điều chỉnh thời gian trễ khởi động.

• A1 – A2: Chân cấp nguồn.

• Các chân tiếp điểm:

  • 95–96: Tiếp điểm thường đóng NC

  • 95–98: Tiếp điểm thường mở NO

• Main Power Terminal: Chân đấu mạch động lực.

Ưu điểm nổi bật của rơ le điện tử EOCRSP20RM

Tích hợp bộ vi xử lý MCU

Công nghệ MCU cho phép thiết bị phân tích dòng điện chính xác, phản ứng nhanh với các tình trạng bất thường như quá dòng, quá tải kéo dài hoặc kẹt rotor. Điều này làm giảm nguy cơ hỏng động cơ và hạn chế thời gian dừng máy.

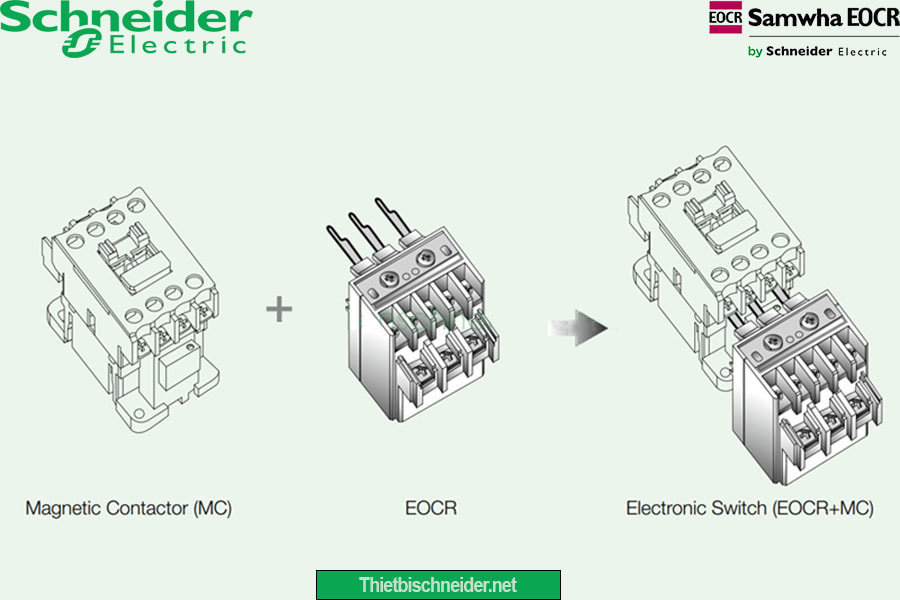

Tương thích mọi loại contactor

Rơ le điện tử EOCRSP20RM có thể lắp trực tiếp với tất cả các loại contactor từ tính trong nước và nhập khẩu, giúp đơn giản hóa thiết kế tủ điện và dễ dàng thay thế, nâng cấp.

Đa chức năng bảo vệ

Thiết bị cung cấp nhiều lớp bảo vệ gồm:

• Quá dòng

• Mất pha

• Dòng không cân bằng

• Kẹt rotor

• Quá tải theo thời gian

Nhờ đó, động cơ được giám sát liên tục và luôn duy trì trong ngưỡng an toàn.

Hiển thị rõ ràng bằng LED

LED đỏ và xanh hỗ trợ người vận hành kiểm tra trạng thái hoạt động, xác định nhanh nguyên nhân sự cố, giảm thời gian kiểm tra trong quá trình bảo trì.

Reset linh hoạt

Có thể reset ngay tại chỗ hoặc reset từ xa bằng điện, phù hợp với các hệ thống tự động hóa hoặc vị trí lắp đặt khó tiếp cận.

Tiết kiệm điện năng

Rơ le điện tử EOCRSP20RM vận hành với mức tiêu thụ điện thấp, không gây ảnh hưởng đến nguồn điều khiển và giúp tối ưu chi phí vận hành.

Hoạt động an toàn

Thiết kế ngắt nguồn bảo vệ khi có sự cố, ngăn chặn vận hành không an toàn, đảm bảo an toàn thiết bị và con người.

Đạt nhiều tiêu chuẩn quốc tế

EOCRSP20RM đáp ứng đầy đủ các chứng nhận chất lượng và an toàn: CUL, CE, CCC, RoHS.
Điều này khẳng định khả năng vận hành ổn định trong các hệ thống công nghiệp yêu cầu độ tin cậy cao.

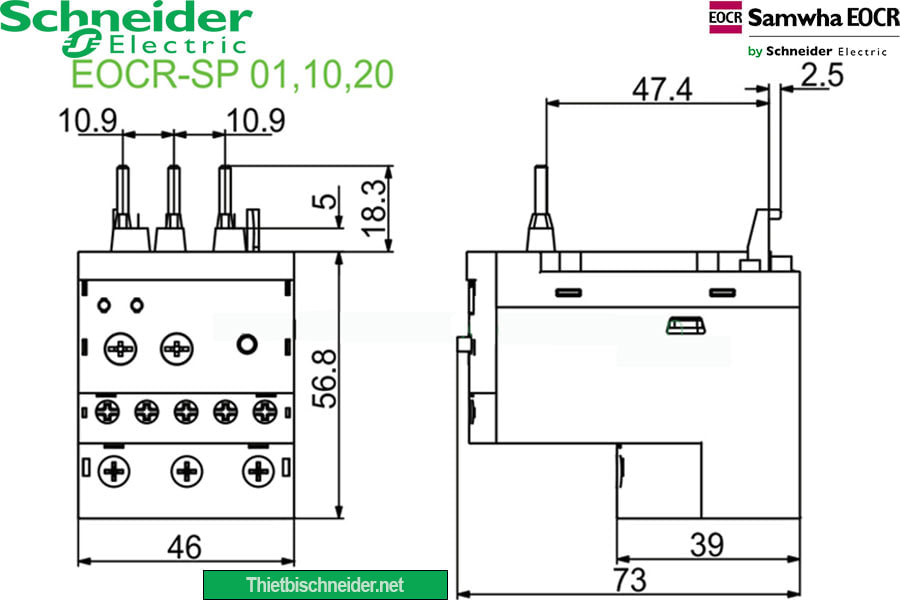

Kích thước rơ le điện tử EOCRSP20RM

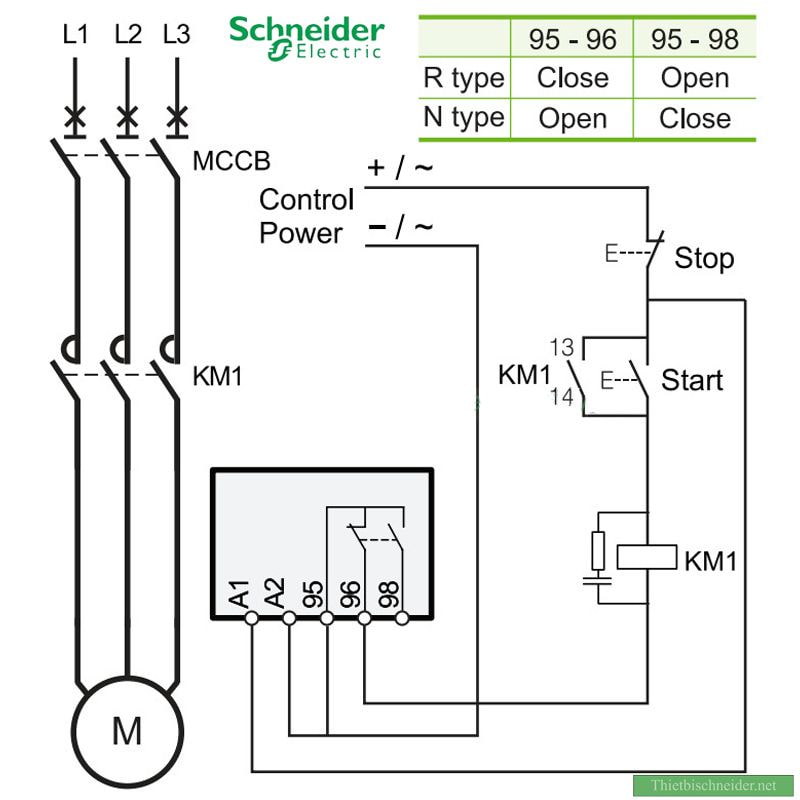

Sơ đồ đấu nối rơ le điện tử EOCRSP20RM

Các sơ đồ bao gồm:

• Sơ đồ đấu nối tiếp điểm điều khiển

• Sơ đồ đấu dây mạch động lực

• Cách kết nối với contactor

Mã đặt hàng dòng EOCR-SP Schneider

Cam kết sản phẩm từ thietbischneider.net

• Hàng chính hãng Schneider, mới 100%

• CO-CQ đầy đủ

• Xuất xứ Samwha EOCR – Korea

• Bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất

• Hỗ trợ kỹ thuật 24/7

• Hàng sẵn kho số lượng lớn

• Giao hàng toàn quốc

Kết luận

Rơ le điện tử EOCRSP20RM là lựa chọn tối ưu cho các hệ thống cần khả năng bảo vệ động cơ chính xác, ổn định và liên tục. Với công nghệ MCU hiện đại, dải bảo vệ rộng, khả năng lắp đặt linh hoạt và đạt nhiều tiêu chuẩn an toàn quốc tế, sản phẩm đáp ứng tốt nhu cầu của cả các nhà máy sản xuất lớn lẫn những hệ thống dân dụng đòi hỏi độ tin cậy cao.

Việc trang bị EOCRSP20RM không chỉ giúp bảo vệ động cơ khỏi các sự cố nguy hiểm mà còn góp phần giảm thời gian dừng máy, tiết kiệm chi phí vận hành và nâng cao tuổi thọ thiết bị. Đây là giải pháp đáng đầu tư cho mọi tủ điện và hệ thống công nghiệp hiện đại.
