Rơ le điện tử EOCRSP40RM thuộc dòng sản phẩm EOCR-SP của Schneider, là thiết bị bảo vệ động cơ tiên tiến, được sử dụng rộng rãi trong các hệ thống máy bơm, tủ biến tần, máy nén khí, máy nghiền, băng tải và nhiều ứng dụng công nghiệp khác. Thiết bị này bảo vệ động cơ khỏi quá dòng, mất pha, kẹt rotor, giúp vận hành an toàn và ổn định.
Trong bài viết này, chúng ta sẽ cùng tìm hiểu chi tiết về rơ le điện tử EOCRSP40RM, từ thông số kỹ thuật, tính năng ưu điểm đến sơ đồ đấu nối và mã đặt hàng.
Thông số kỹ thuật của rơ le điện tử EOCRSP40RM
| Tên sản phẩm | Rơ le điện tử EOCRSP40RM |
| Dòng sản phẩm | EOCR-SP |
| Điện áp làm việc | 90-260VAC |
| Tần số | 50/60Hz |
| Điện áp chịu xung định mức (Uimp) | 4kV |
| Dải dòng bảo vệ | 8-40A |
| Tiếp điểm | 1 NC + 1 NO, AC250/3A resistive load |
| Thời gian bắt đầu khởi động (O-Time) | 0.5,1-15s |
| Khả năng điều chỉnh | 2 dải thời gian khởi động và quá tải |
| Chức năng reset | Manual(instant) / Electrical reset |
| Hiển thị | Đèn LED chỉ thị |
| Chức năng bảo vệ | Quá dòng, mất pha, kẹt rotor |
| Ứng dụng | Bảo vệ dòng điện cho động cơ 3 pha hoặc 1 pha |
| Kiểu lắp đặt | Gắn trực tiếp contactor |
| Nhiệt độ hoạt động | -20…60 °C |
| Nhiệt độ bảo quản | -30…80 °C |
| Cấp bảo vệ | IP 20 |
| Kích thước (HxWxD) | 56x46x73mm |
Tính năng và ưu điểm của rơ le điện tử EOCRSP40RM
-
Bảo vệ chính xác và toàn diện
Với khả năng giám sát quá dòng, mất pha và kẹt rotor, EOCRSP40RM đảm bảo động cơ vận hành ổn định, hạn chế sự cố trong các hệ thống công nghiệp. -
Tích hợp bộ vi xử lý MCU thông minh
Thiết bị có khả năng xử lý nhanh các tín hiệu điện, cung cấp bảo vệ chính xác và linh hoạt, đồng thời thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt. -
Dải bảo vệ rộng và thời gian điều chỉnh linh hoạt
EOCRSP40RM hỗ trợ phạm vi dòng 8 – 40A và có thể điều chỉnh thời gian khởi động hoặc quá tải theo nhu cầu thực tế. -
Giao diện trực quan, dễ sử dụng
Nút RESET thủ công hoặc từ xa, đèn LED hiển thị trạng thái hoạt động và cảnh báo nguyên nhân TRIP, giúp người vận hành dễ dàng kiểm soát. -
Tương thích và linh hoạt
Có thể lắp trực tiếp với hầu hết các loại contactor từ tính, phù hợp với nhiều loại động cơ và ứng dụng công nghiệp khác nhau. -
Độ bền và tin cậy cao
EOCRSP40RM đạt các tiêu chuẩn CUL, CE, CCC, RoHS, đảm bảo an toàn và tuổi thọ lâu dài trong môi trường công nghiệp khắc nghiệt.

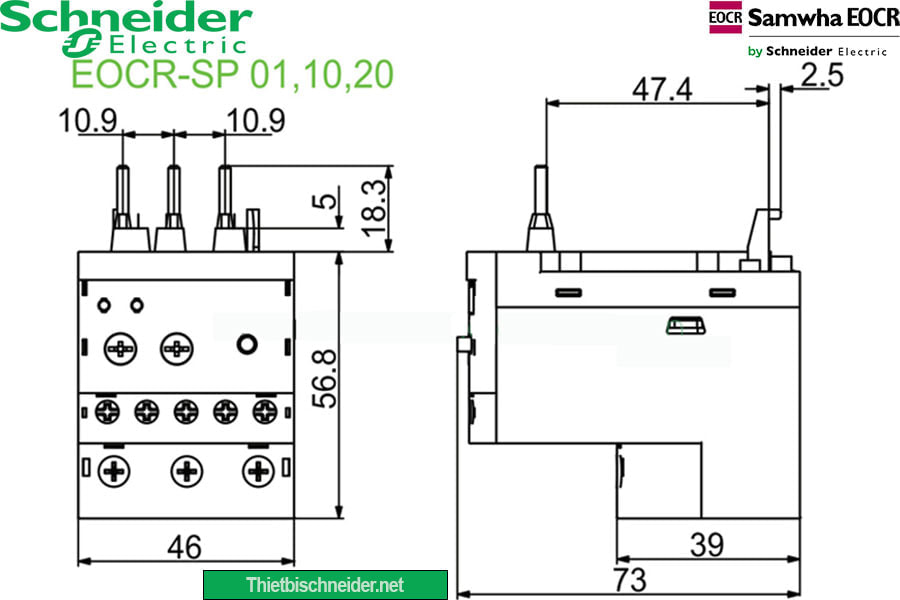

Kích thước Rơ le điện tử EOCRSP40RM Schneider

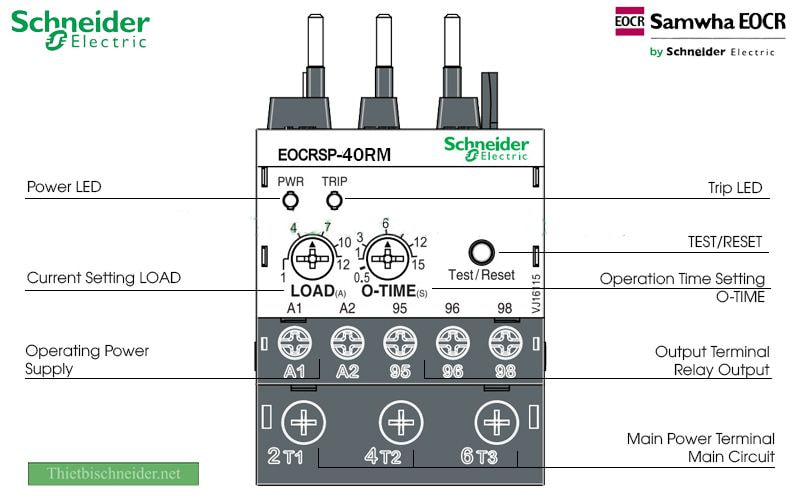

Sơ đồ đấu nối rơ le EOCRSP40RM
-
TRIP LED: Hiển thị trạng thái hoạt động và nguyên nhân trip.
-
POWER LED: Cho biết trạng thái nguồn.
-
TEST/RESET: Kiểm tra sau khi cài đặt và trước khi khởi động.
-
LOAD: Cài đặt giới hạn quá dòng.
-
O-TIME: Điều chỉnh thời gian trễ khởi động.
-
Power Supply (A1-A2): Cấp nguồn cho relay.
-
Relay Outputs: 95-96 (NC), 95-98 (NO).
-
Main Power Terminal: Chân đấu mạch động lực.

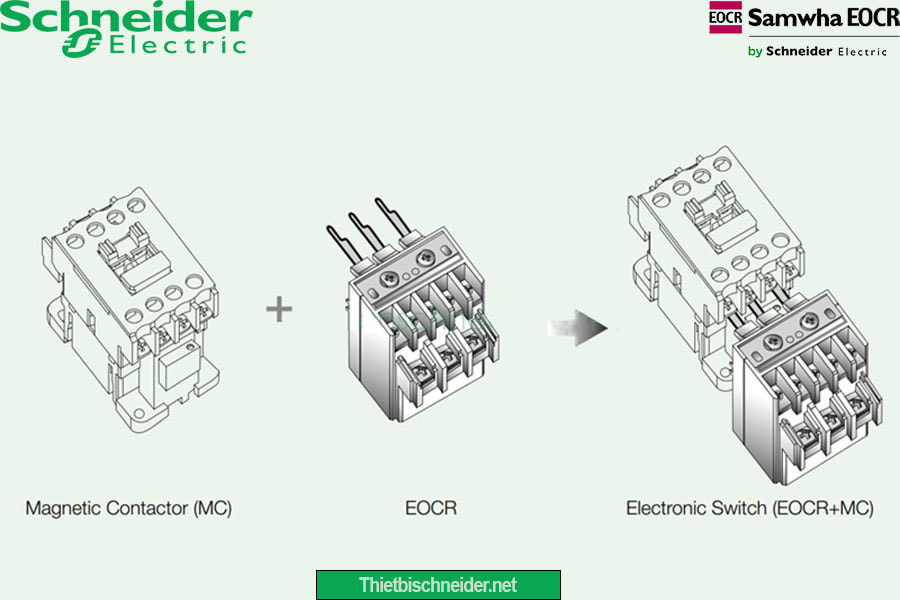

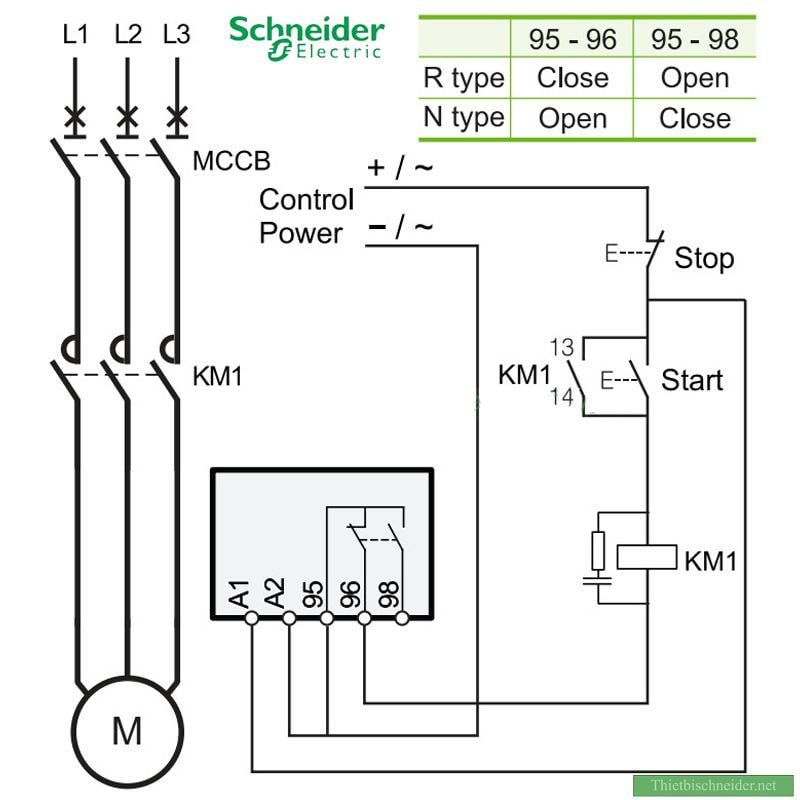

Sơ đồ đấu nối Rơ le điện tử EOCRSP40RM Schneider Samwha Schneider với Contactor
Mã đặt hàng dòng sản phẩm EOCR-SP Schneider
| Mã sản phẩm | Dải dòng | Điện áp |
|---|---|---|
| EOCRSP01RM | 0.3 – 1.2A | 90-260 VAC |
| EOCRSP10RM | 1 – 12A | 90-260 VAC |
| EOCRSP20RM | 5 – 25A | 90-260 VAC |
| EOCRSP40RM | 8 – 40A | 90-260 VAC |
Cam kết sản phẩm Schneider chính hãng
-
Hàng chính hãng mới 100%, đầy đủ CO-CQ
-
Xuất xứ: Schneider
-
Bảo hành 12 tháng
-
Hỗ trợ kỹ thuật 24/7
-
Sẵn hàng số lượng lớn, giao hàng toàn quốc
Liên hệ ngay để sở hữu rơ le điện tử EOCRSP40RM chính hãng với giá cạnh tranh nhất và đảm bảo chất lượng tốt nhất.
Kết luận
Rơ le điện tử Schneider EOCRSP40RM là lựa chọn lý tưởng cho việc bảo vệ và giám sát động cơ trong các hệ thống công nghiệp hiện đại. Với thiết kế thông minh, tính năng bảo vệ toàn diện, khả năng điều chỉnh linh hoạt và độ bền cao, thiết bị giúp nâng cao hiệu quả vận hành, giảm thiểu rủi ro sự cố và kéo dài tuổi thọ động cơ. Sản phẩm không chỉ phù hợp với nhiều loại động cơ mà còn dễ dàng lắp đặt, vận hành và bảo trì. Đầu tư vào EOCRSP40RM chính là giải pháp an toàn, đáng tin cậy cho mọi hệ thống điện công nghiệp.
