Tổng quan Rơ le điện tử EOCRSS-60S
Rơ le điện tử EOCRSS-05S của Schneider là một thiết bị bảo vệ quá dòng tiên tiến, được thiết kế để đảm bảo an toàn cho động cơ trong các hệ thống điện công nghiệp. Với nhiều tính năng nổi bật, sản phẩm này mang lại hiệu quả sử dụng cao và khả năng bảo vệ tuyệt vời cho thiết bị điện.
Rơ le điện tử EOCRSS-60S là loại rơ le điện tử có dải dòng cao nhất 5-60A trong dòng sản phẩm EOCRSS, được sử dụng bảo vệ quá dòng, mất pha, kẹt rotor cho các động cơ công suất nhỏ. Vậy Rơ le điện tử eocrss-60s Schneider có những ưu điểm và thông số kỹ thuật thế nào. Chúng ta cùng tìm hiểu bài viết dưới đây nhé!
Thông số kỹ thuật của Rơ le điện tử EOCRSS-60S Schneider
| Tên sản phẩm | Rơ le bảo vệ Schneider EOCRSS-60S |
| Dòng sản phẩm | EOCRSS |
| Điện áp định mức | 220VAC |
| Điện áp làm việc | 24…240VAC/DC |
| Tần số | 50/60Hz |
| Điện năng tiêu thụ | Max 3W |
| Dải dòng bảo vệ | 5…60A |
| Tiếp điểm | 1 NC + 1 NO |
| Thời gian bắt đầu khởi động (O-Time) | 1…30s |
| Thời gian trễ trip quá tải (D-Time) | 1…120s |
| Chức năng reset | Bằng tay/Từ xa |
| Chỉ báo | Điện, Led cam cho trip |
| Chức năng bảo vệ | Quá tải, mất pha, kẹt rotor |
| Định dạng CT | Biến dòng dọc thân |
| 2 timer riêng biệt | Thời gian quá tải và khởi động giúp cài đặt chính xác dòng bảo vệ |
| Kiểu lắp đặt | Gắn 35mm DIN-Rail hoặc Bắn vít |
| Nhiệt độ hoạt động | -20…60 °C |
| Nhiệt độ bảo quản | -30…80 °C |
| Cấp bảo vệ | IP 20 |
| Kích thước (HxWxD) | 71x70x68mm |
| Trọng lượng | 325g |

Những tính năng ưu điểm và cách sử dụng của Rơ le điện tử EOCRSS-60S Schneider
Relay bảo vệ EOCR Schneider là một thiết bị bảo vệ và kiểm soát thông minh được sử dụng trong các hệ thống điện công nghiệp để giám sát và bảo vệ động cơ. Sản phẩm có một số ưu điểm nổi bật:
- Độ chính xác cao: Rơ le điện tử EOCRSS-60S Schneider được thiết kế để đáp ứng yêu cầu bảo vệ chính xác cho động cơ như quá tải, ngắn mạch, mất pha và mất cân bằng điện áp.
- Tích hợp bộ vi xử lý MCU, kích thước nhỏ gọn.
- Phạm vi bảo vệ rộng 0,5 – 60A; bảo vệ thời gian xác định, thời gian ngắt có thể được điều chỉnh theo ý muốn.
- Giao diện dễ sử dụng: Rơ le điện tử EOCRSS-60S được trang bị giao diện người dùng thân thiện và dễ dàng cấu hình và điều chỉnh các thiết lập bảo vệ thông qua màn hình hiển thị và các nút bấm trên relay. Nút RESET lại ngay lập tức bằng tay hoặc điện(từ xa). Đèn LED xanh/đỏ hiển thị trạng thái hoạt động và kiểm tra nguyên nhân TRIP.
- Tính linh hoạt: Relay EOCR-SS được thiết kế để tương thích với nhiều loại động cơ và Dùng đồng thanh cái như rơ le nhiệt nên có thể lắp trực tiếp với tất cả các loại contactor từ tính(MC). Có thể lắp đặt thanh ray DIN(35mm) hoặc cố định bằng vít.
- Tính tin cậy cao: EOCR Schneider được xây dựng với chất lượng cao và tuân thủ các tiêu chuẩn an toàn điện như chứng nhận CUL, CE, CCC, RoHS.
1. Bảo vệ quá dòng hiệu quả của Rơ le điện tử EOCRSS-60S
Rơ le EOCRSS-05S cung cấp phạm vi bảo vệ từ 0,5 đến 60A, cho phép người dùng điều chỉnh tùy theo yêu cầu cụ thể của hệ thống. Điều này giúp bảo vệ động cơ khỏi tình trạng quá tải, ngăn ngừa tình trạng hư hỏng nghiêm trọng.
2. Tích hợp bộ vi xử lý MCU
Với bộ vi xử lý MCU tích hợp, rơ le này hoạt động hiệu quả trong kích thước nhỏ gọn. Thiết kế này giúp tăng cường khả năng xử lý và đảm bảo tính ổn định trong hoạt động.
3. Thời gian ngắt có thể điều chỉnh của Rơ le điện tử EOCRSS-60S
Thời gian ngắt có thể được điều chỉnh theo ý muốn, cho phép người dùng cài đặt thời gian khởi động và thời gian hành động quá dòng một cách dễ dàng. Điều này giúp đảm bảo rằng rơ le hoạt động một cách tối ưu trong mọi điều kiện.
4. Đèn LED hiển thị trạng thái
Rơ le được trang bị đèn LED với các tần số nhấp nháy khác nhau, giúp chỉ ra lỗi một cách rõ ràng. Điều này hỗ trợ người dùng trong việc xác định nguyên nhân sự cố nhanh chóng, giúp tiết kiệm thời gian và công sức trong xử lý.
5. Nút RESET và công tắc DIP của Rơ le điện tử EOCRSS-60S
Rơ le EOCRSS-05S có nút RESET cho phép thiết lập lại thủ công và tắt nguồn dễ dàng. Công tắc DIP hỗ trợ người dùng trong việc đặt chế độ bảo vệ khi mất điện (N và R), mang lại tính linh hoạt cao trong vận hành.
6. Tính linh hoạt trong lắp đặt của Rơ le điện tử EOCRSS-60S
Với khả năng lắp đặt trên đường ray DIN (35mm) hoặc cố định bằng vít, rơ le này giúp tiết kiệm không gian và thuận tiện khi lắp đặt trong nhiều loại hệ thống khác nhau.
7. Tuân thủ các tiêu chuẩn an toàn
Rơ le EOCRSS-05S đạt chứng nhận CUL, CE, CCC và RoHS, đảm bảo chất lượng và tính an toàn trong suốt quá trình sử dụng.

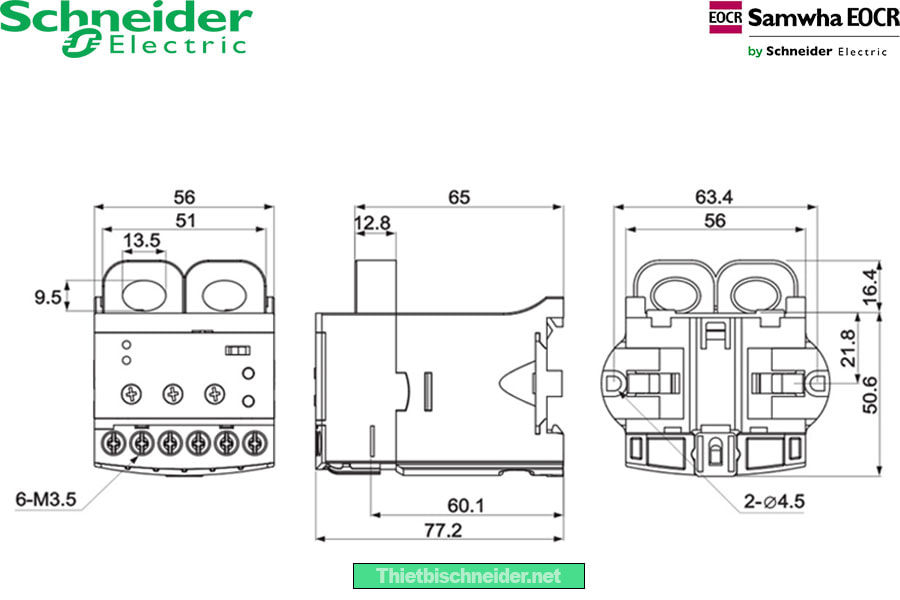

Kích thước Rơ le điện tử EOCRSS-60S Schneider

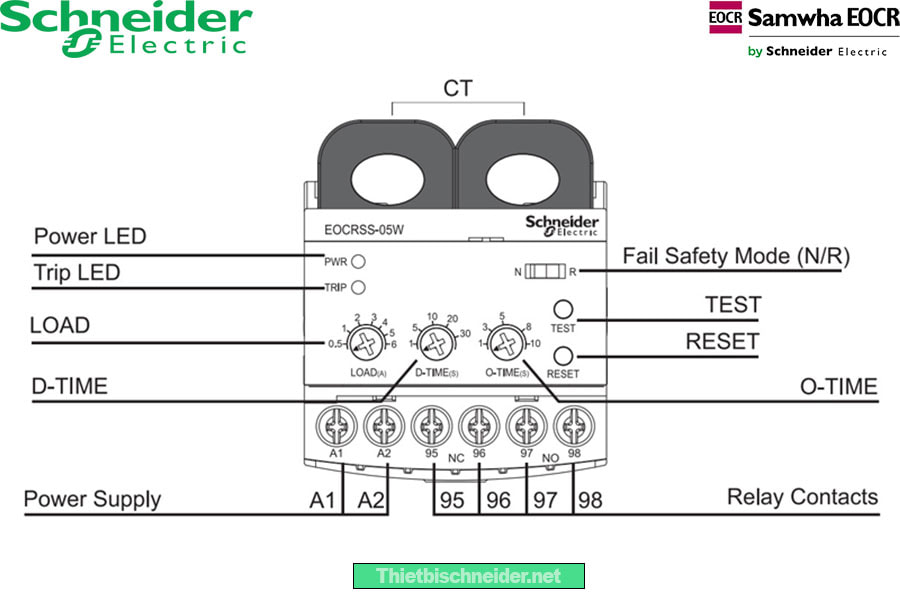

- TRIP LED: Hiển thị trạng thái hoạt động và kiểm tra nguyên nhân TRIP.
- POWER LED: Hiển thị trạng thái nguồn.
- Fail Safety Mode (N/R):
- TEST: Kiểm tra sau khi cài đặt và trước khi khởi động.
- LOAD: Nút cài đặt quá dòng.
- D-TIME: Nút điều chỉnh thời gian khởi động.
- O-TIME: Nút điều chỉnh nút trễ hành động.
- Power Supply: Chân cấp nguồn cho relay.
- Relay Contacts: Các chân tiếp điểm của relay. Chân 95 96 là tiếp điểm thường đóng NC, 97 97 là tiếp điểm thường mở NO.
Phương pháp cài đặt giá trị cài đặt của Rơ le điện tử EOCRSS-60S Schneider
EOCRSS-60S cần điều chỉnh ba núm trong quá trình điều chỉnh, từ trái sang phải là núm điều chỉnh giá trị quá dòng (LOAD), núm điều chỉnh thời gian khởi động động cơ (D-TIME) và núm điều chỉnh độ trễ hành trình (O-TIME).
Phương pháp thiết lập của Rơ le điện tử EOCRSS-60S như sau:
Trước khi khởi động động cơ, hãy điều chỉnh núm thời gian khởi động động cơ (D-TIME) để tăng thời gian khởi động thực tế của động cơ thêm 1-2 giây. Điều chỉnh núm trễ hành động (O-TIME) và núm cài đặt quá dòng (LOAD) về giá trị lớn nhất.
Núm điều chỉnh giá trị quá dòng (LOAD): Khởi động động cơ. Sau khi động cơ chạy ổn định (nghĩa là sau khi giá trị thời gian trễ khởi động vượt quá giá trị D-TIME, hãy xoay từ từ núm điều chỉnh quá dòng (LOAD) ngược chiều kim đồng hồ cho đến khi đèn báo màu đỏ đèn (LED) sáng lên. , điểm này là 100% giá trị dòng chạy thực tế.
Sau đó xoay núm xoay theo chiều kim đồng hồ đến điểm đèn chỉ báo màu đỏ vừa tắt (trong khoảng thời gian cài đặt của độ trễ hành động O-TIME), điều này điểm là 103% giá trị dòng chạy thực tế. Tiếp tục vặn núm cài đặt quá dòng (LOAD) theo chiều kim đồng hồ để đặt ở giá trị quá dòng phù hợp.(Giá trị quá dòng khuyến nghị là từ 110%-125% của giá trị hiện tại hoạt động thực tế).
Núm điều chỉnh thời gian khởi động động cơ (D-TIME) của Rơ le điện tử EOCRSS-60S: Điều chỉnh cho đến khi thời gian khởi động thực tế của động cơ tăng 1-2 giây.
Núm trễ ngắt (O-TIME): Núm này được sử dụng để đặt thời gian trễ ngắt của bộ bảo vệ, thường được đặt thành 3 giây và cũng có thể được đặt theo cách sử dụng thực tế.
Sơ đồ đấu nối của Rơ le điện tử EOCRSS-60S Schneider Samwha


Mã đặt hàng dòng sản phẩm cùng dòng với Rơ le điện tử EOCRSS-60S Schneider
| EOCR-SS | Rơ le bảo vệ quá dòng, mất pha, kẹt rotor EOCRSS ( 0.5A-6A, 3-30A, 5-60A ) |
| EOCRSS-05S | Rơ le điện tử 0.5-6A, 24-240V AC/DC |
| EOCRSS-30S | Rơ le điện tử 3-30A, 24-240V AC/DC |
| EOCRSS-60S | Rơ le điện tử 5-60A, 24-240V AC/DC |
| EOCRSS-05W | Rơ le điện tử 0.5-6A, 340-440VAC |
| EOCRSS-30W | Rơ le điện tử 3-30A, 340-440VAC |
| EOCRSS-60W | Rơ le điện tử 5-60A, 340-440VAC |
Chúng tôi luôn cam kết với Quý khách về việc cung cấp Thiết bị điện Schneider với:
- Sản phẩm chính hãng mới 100%, có đầy đủ CO-CQ.
- Xuất xứ: Samwha EOCR
- Bảo hành: 12 tháng với các lỗi của nhà sản xuất.
- Khách hàng được hỗ trợ kỹ thuật 24/7.
- Hàng luôn có sẵn với số lượng lớn.
- Giao hàng toàn quốc.
Hãy liên hệ ngay cho chúng tôi để mua được Relay điện tử EOCRSS chính hãng với giá cả tốt nhất.

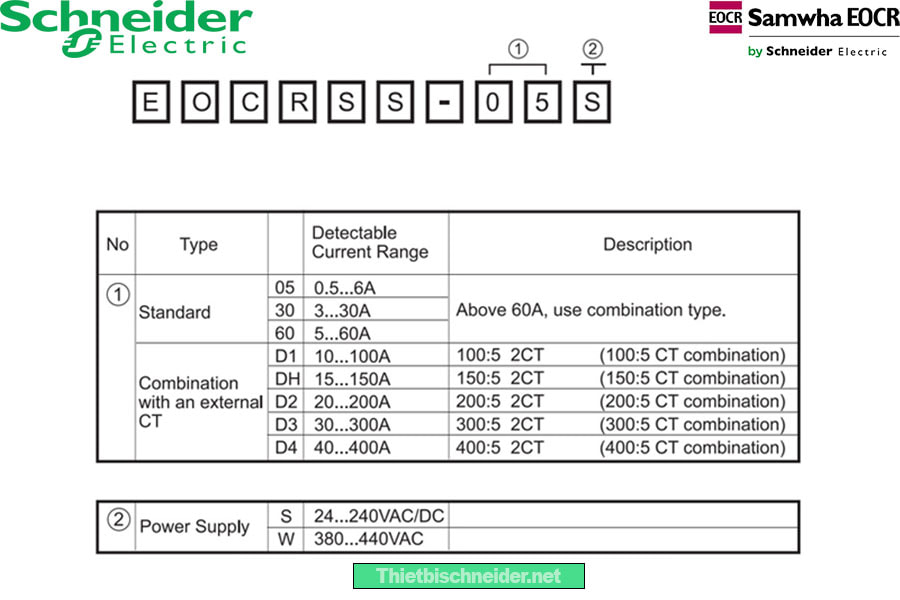

Hướng dẫn lựa chọn EOCRSS Schneider Samwha

Kết luận
Rơ le điện tử EOCRSS-05S Schneider là một giải pháp bảo vệ quá dòng hiệu quả, tiết kiệm và đáng tin cậy cho động cơ. Với thiết kế thông minh, tính năng linh hoạt và độ tin cậy cao, sản phẩm này là lựa chọn lý tưởng để tối ưu hóa hiệu suất và an toàn trong hệ thống điện của bạn. Hãy lựa chọn EOCRSS-05S để bảo vệ thiết bị và nâng cao hiệu quả hoạt động cho doanh nghiệp của bạn!
