Tủ điện âm tường A9HESN16 Schneider – 16 module dòng Acti9, thiết kế kim loại 2 cửa sang trọng, đạt chuẩn IP43–IK08, an toàn, bền bỉ và dễ lắp đặt cho mọi công trình.
Giới thiệu sản phẩm
A9HESN16 Schneider là model tủ điện kim loại âm tường 16 module (16 ways) thuộc dòng Acti9 SPN Distribution Board – Double Door, được thiết kế chuyên dụng cho hệ thống phân phối điện 1 pha trung tính (Single Pole Neutral) trong công trình dân dụng, thương mại và kỹ thuật cao.
Sản phẩm mang triết lý Acti9 – “An toàn – Bền bỉ – Dễ lắp đặt”, kết hợp hài hòa giữa hiệu suất kỹ thuật, tính thẩm mỹ và độ tin cậy tuyệt đối theo tiêu chuẩn quốc tế IEC 61439-3.
Thông số kỹ thuật chi tiết
| Thông số | Giá trị |
|---|---|
| Mã hàng | A9HESN16 |
| Loại tủ | SPN DB – Double Door (tủ điện âm tường 1 pha trung tính, 2 cửa kim loại đảo chiều) |
| Dòng sản phẩm | Acti9 Enclosure |
| Số Module | 16 module |
| Dòng điện định mức (In) | 63A |
| Điện áp định mức (Ue) | 240V AC – 50Hz |
| Khả năng cắt ngắn mạch | 10 kA |
| Cấp bảo vệ | IP43 – chống bụi và nước nhỏ giọt / IK08 – chống va đập cơ khí |
| Kích thước (mm) | 388 × 437 × 292 (Rộng × Cao × Sâu) |
| Khối lượng tịnh | 4.2 kg |
| Kiểu lắp đặt | Âm tường hoặc nổi tường (Flush / Surface Mounting) |
| Chất liệu vỏ | Thép sơn tĩnh điện RAL 9003 – màu trắng mờ |
| Tiêu chuẩn | IEC 61439-3 / IEC 60529 |
| Thương hiệu | Schneider Electric – Pháp |
| Bảo hành | 12 tháng chính hãng Schneider Electric |
| Tình trạng | Hàng có sẵn – giao toàn quốc |
Xem thêm: Bảng thông số tủ điện kim loại âm tường 16 module Acti9 A9HESN12 Schneider
Đặc điểm nổi bật của tủ A9HESN16 Schneider
Thiết kế hiện đại – sang trọng
-
Màu trắng RAL 9003, bề mặt phủ sơn tĩnh điện cao cấp, phù hợp với hầu hết không gian nội thất.
-
Tay nắm cửa thiết kế mới, dạng lõm ergonomics giúp đóng/mở nhẹ, chắc chắn và thẩm mỹ cao.
-
Cửa có thể đảo chiều trái/phải, linh hoạt trong mọi vị trí lắp đặt.
An toàn & đạt chuẩn quốc tế
-
Tuân thủ IEC 61439-3 và IEC 60529, đảm bảo an toàn điện, chống rò rỉ và chịu được va đập cơ học.
-
Cấp bảo vệ IP43 – IK08 giúp tủ hoạt động ổn định trong môi trường ẩm, bụi nhẹ và va chạm nhỏ.
-
Trang bị thanh trung tính (N) và tiếp địa (PE) cách điện, đảm bảo an toàn tuyệt đối trong vận hành.

Không gian đấu dây rộng – tối ưu thi công
-
Thiết kế khoang dây mở rộng, dễ dàng đi dây gọn gàng, an toàn và thuận tiện bảo trì.
-
Tấm che chống xi măng (Cement spill protector) giúp ngăn bụi và vật liệu xây dựng rơi vào khi thi công.
-
Cấu trúc 3 phần rời (vỏ – khung – cửa) hỗ trợ lắp đặt nhanh, phù hợp thi công thực tế.

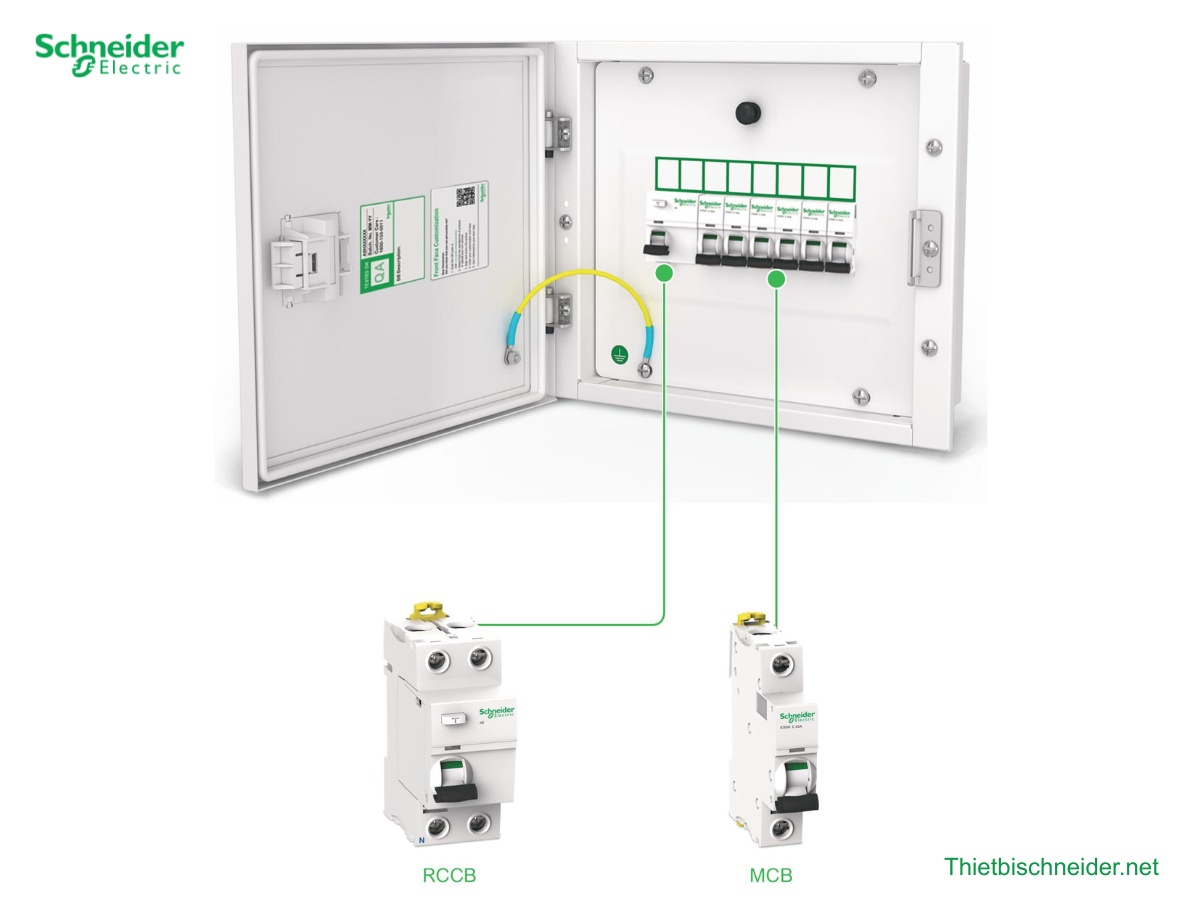

Tích hợp phụ kiện đồng bộ
Tủ được cung cấp đầy đủ phụ kiện tiêu chuẩn Schneider, bao gồm:
-
Thanh DIN Rail chuẩn 35mm
-
Thanh trung tính & tiếp địa
-
Thanh răng lược (Comb busbar)
-
Tấm che trống module
-
Dây tiếp đất & ốc siết cáp
→ Giúp đồng bộ tuyệt đối với dòng MCB, RCCB, RCBO Acti9, tạo nên hệ thống điện hoàn chỉnh, gọn gàng và chuyên nghiệp.

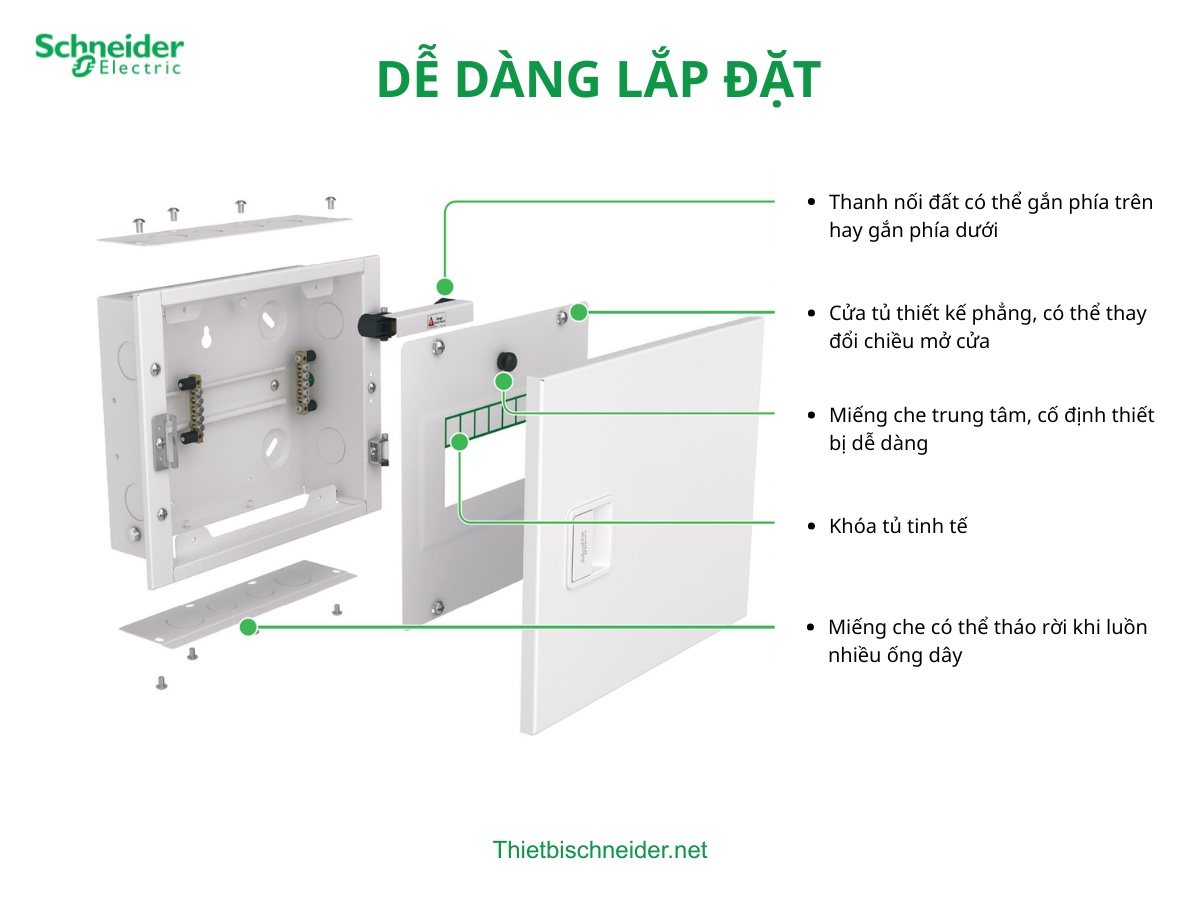

Dễ lắp đặt và bảo trì
-
Có thể lắp âm tường hoặc nổi, tùy điều kiện công trình.
-
Khoảng cách lắp tiêu chuẩn 79mm, lắp khung chính trước khi hoàn thiện tường.
-
Siết vít đúng moment (1 N.m), đảm bảo cố định an toàn.
-
Sau khi hoàn thiện, chỉ cần lắp nắp và cửa – dễ dàng thay thế khi cần bảo trì.
Ứng dụng thực tế
Tủ điện A9HESN16 Schneider là lựa chọn tối ưu cho:
-
Hệ thống điện dân dụng: biệt thự, căn hộ cao cấp, nhà phố.
-
Công trình thương mại: cửa hàng, văn phòng, khách sạn.
-
Dự án kỹ thuật: tòa nhà, trung tâm dữ liệu, phòng thiết bị điện nhẹ.
Với 16 module, tủ đáp ứng hoàn hảo nhu cầu lắp đặt:
1 RCCB tổng (hoặc MCB tổng 2P) + 14–15 MCB nhánh → đủ cho hệ thống điện gia đình hoặc tầng tòa nhà vừa.
Hướng dẫn lắp đặt an toàn
-
Chỉ kỹ thuật viên có chuyên môn được phép lắp đặt.
-
Ngắt điện hoàn toàn trước khi thao tác.
-
Không tháo nắp khi thiết bị đang có điện.
-
Đặt tủ cách sàn >1,2m, tránh nơi ẩm thấp, dễ ngập nước.
-
Không sử dụng vật nhọn khi vệ sinh hoặc lắp đặt để tránh trầy xước sơn.
Ưu điểm cạnh tranh
| Tiêu chí | A9HESN16 Schneider | Tủ thông thường |
|---|---|---|
| Chất lượng vật liệu | Thép sơn tĩnh điện RAL9003 cao cấp | Thép sơn thường |
| Thiết kế | 2 cửa kim loại đảo chiều, 3 phần rời | 1 cửa, lắp liền khối |
| Cấp bảo vệ | IP43 – IK08 | IP30 – IK06 |
| Chuẩn quốc tế | IEC 61439-3 / IEC 60529 | Không có |
| Tính đồng bộ | Tương thích Acti9 MCB, RCCB, RCBO | Thường phải cắt chỉnh |
| Thẩm mỹ | Cao, dễ phối màu nội thất | Thô, khó kết hợp |
Các mã sản phẩm tủ điện kim loại Acti 9 Schneider
Schneider Electric mang đến dòng tủ điện kim loại Acti9 Enclosure với nhiều lựa chọn kích thước và số module khác nhau, phù hợp cho mọi quy mô công trình dân dụng và thương mại.
| Mã sản phẩm | Số module | Kích thước (mm) |
|---|---|---|
| A9HESN04 | 4 | 221 × 244 × 98 |
| A9HESN06 | 6 | 257 × 244 × 98 |
| A9HESN08 | 8 | 293 × 244 × 98 |
| A9HESN12 | 12 | 365 × 244 × 98 |
| A9HESN16 | 16 | 437 × 244 × 98 |
Mỗi model đều được thiết kế chắc chắn bằng kim loại sơn tĩnh điện, đảm bảo an toàn, thẩm mỹ và độ bền cao trong mọi môi trường lắp đặt.

Lợi ích khi mua hàng tại Thiết Bị Điện Schneider
-
Sản phẩm Schneider Electric chính hãng 100%, đầy đủ CO – CQ.
-
Hàng luôn có sẵn số lượng lớn.
-
Tư vấn kỹ thuật – hỗ trợ lắp đặt 24/7.
-
Bảo hành 12 tháng theo tiêu chuẩn Schneider Electric.
-
Giao hàng toàn quốc, nhanh chóng và an toàn.
Tủ điện A9HESN16 Schneider không chỉ là một sản phẩm điện thông thường mà là giải pháp phân phối điện thông minh – an toàn – bền bỉ, đáp ứng tiêu chuẩn châu Âu, mang lại giá trị lâu dài cho công trình.
