Tủ điện âm tường Schneider MIP22108T thuộc dòng Resi9 MP cao cấp với cửa mờ sang trọng, thiết kế nhỏ gọn và an toàn tuyệt đối. Đạt chuẩn IEC 60670-1 / IEC 60670-24, cấp IP40 – IK07, sử dụng nhựa Technoplastic chống cháy 650°C, mang lại độ bền, thẩm mỹ và hiệu suất tối ưu.
1. Giới thiệu sản phẩm
MIP22108T là tủ điện âm tường thuộc dòng Resi9 MP của Schneider Electric, được thiết kế với cửa mờ (translucid door) sang trọng và hiện đại, phù hợp cho công trình dân dụng, chung cư, văn phòng và cửa hàng thương mại nhỏ. Với 1 hàng – 8 module, sản phẩm cho phép lắp đặt linh hoạt các thiết bị bảo vệ như MCB, RCCB, RCBO, giúp phân phối điện an toàn và gọn gàng trong không gian sử dụng. Tủ đạt chuẩn quốc tế IEC 60670-1 / IEC 60670-24, có cấp bảo vệ IP40 – IK07, sử dụng nhựa kỹ thuật Technoplastic chống cháy 650°C, đảm bảo độ bền cao, an toàn và thân thiện môi trường.

2. Thông số kỹ thuật chi tiết
| Thông số | Giá trị |
| Dòng sản phẩm | Resi9 MP – Schneider Electric |
| Mã hàng | MIP22108T |
| Loại tủ | Tủ điện âm tường (Flush mounting) |
| Cửa tủ | Cửa mờ trong suốt (Translucid) |
| Số module (18mm) | 8 module |
| Số hàng ngang | 1 hàng |
| Dòng điện định mức (In) | 63A |
| Cấp bảo vệ | IP40 – IK07 |
| Chất liệu | Nhựa Technoplastic chịu nhiệt 650°C |
| Màu sắc | Thân trắng RAL9003, cửa mờ |
| Kích thước ngoài (C x R x S) | 252 × 222 × 98 mm |
| Kích thước âm tường (C x R x S) | 228 × 198 × 80 mm |
| Độ sâu bên trong | 76 mm |
| Thanh DIN | 35 mm bất đối xứng |
| Thanh trung tính / nối đất | 1 thanh trung tính + 1 thanh nối đất (8 ngõ ra mỗi thanh) |
| Tiết diện dây đấu nối | 1×16mm² + 4×10mm² + 3×6mm² |
| Tiêu chuẩn áp dụng | IEC 60670-1 / IEC 60670-24 |
| Nhiệt độ làm việc | -25°C đến +60°C |
| Chứng nhận chất lượng | IMQ – Italy |
| Bảo hành | 18 tháng chính hãng Schneider Electric |
Xem thêm: Bảng thông số tủ điện nhựa âm tường 8 module MIP22108T Schneider
3. Đặc điểm nổi bật
Thiết kế sang trọng – thẩm mỹ cao
- Cửa mờ giúp quan sát thiết bị bên trong mà vẫn giữ tính tinh tế.
- Bề mặt phẳng, màu trắng RAL9003 dễ hòa hợp với mọi không gian nội thất.
- Thiết kế âm tường tiết kiệm không gian, mang lại sự gọn gàng và hiện đại.
Cấu tạo chắc chắn – dễ thi công
- Thanh DIN 35mm chuẩn châu Âu giúp lắp đặt thiết bị nhanh chóng.
- Các lỗ luồn dây được cắt sẵn (Pre-cutted holes) giúp thi công tiện lợi.
- Cửa tủ có thể đảo chiều trái/phải, phù hợp với nhiều vị trí lắp đặt.
An toàn & độ bền cao
- Chống cháy, chịu nhiệt 650°C theo tiêu chuẩn IEC.
- Cấp bảo vệ IP40 – IK07 đảm bảo khả năng chống bụi và va đập nhẹ.
- Cách điện hoàn toàn, ngăn ngừa rò điện trong quá trình sử dụng lâu dài.

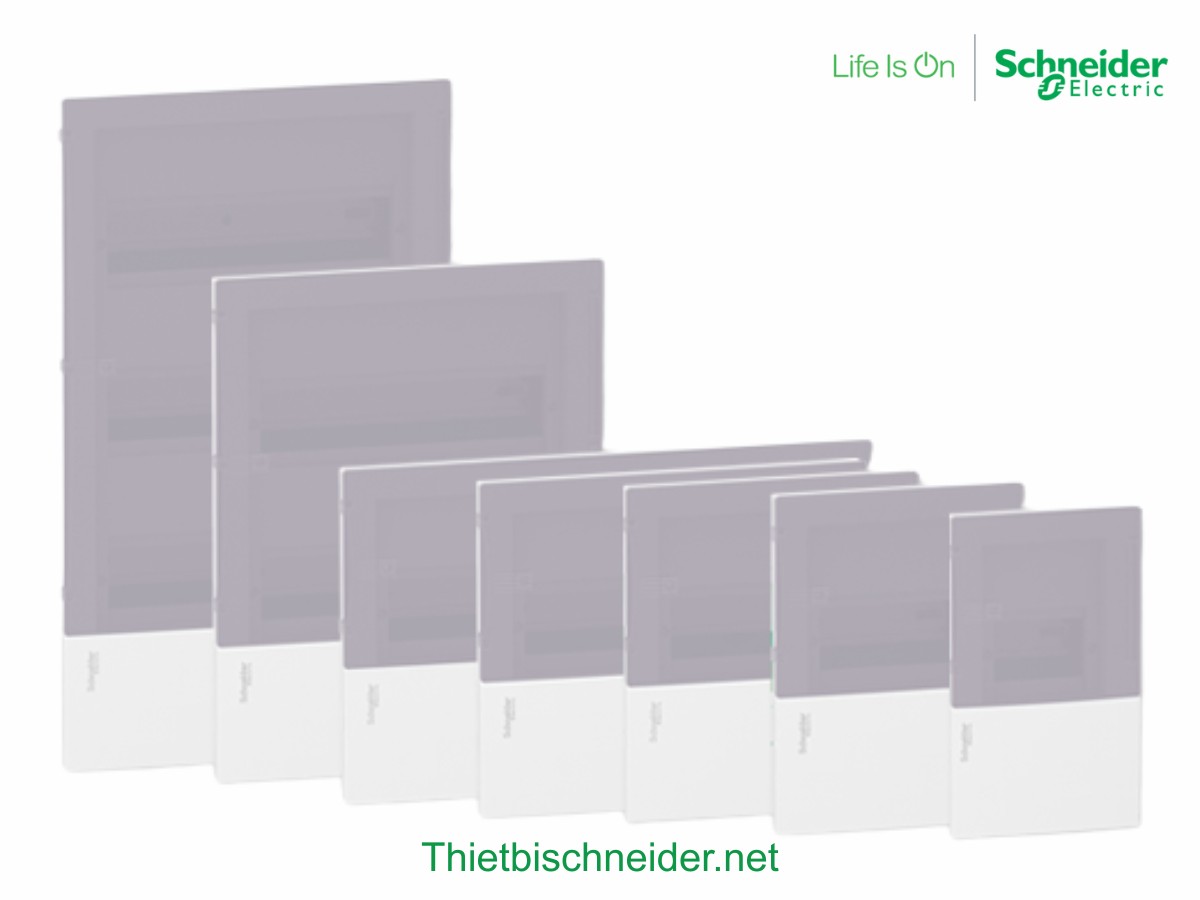

4. Nhóm dòng sản phẩm tủ điện nhựa âm tường cửa xám Mini Pragma Schneider
| Mã sản phẩm | Mô tả |
|---|---|
| MIP22104T | Tủ điện nhựa âm tường 4 module, cửa xám |
| MIP22106T | Tủ điện nhựa âm tường 6 module, cửa xám |
| MIP22108T | Tủ điện nhựa âm tường 8 module, cửa xám |
| MIP22112T | Tủ điện nhựa âm tường 12 module, cửa xám |
| MIP22118T | Tủ điện nhựa âm tường 18 module, cửa xám |
| MIP22212T | Tủ điện nhựa âm tường 22 module, cửa xám |
| MIP22312T | Tủ điện nhựa âm tường 36 module, cửa xám |

5. Ứng dụng thực tế
- Nhà ở, căn hộ, biệt thự, văn phòng, khách sạn.
- Tủ phân phối phụ, tủ chiếu sáng, tủ điều khiển thiết bị dân dụng.
- Công trình thương mại nhỏ và dân dụng cao cấp.
6. Tính năng an toàn & độ bền
- Cấu trúc 3 phần: thân tủ – mặt trung tâm – cửa, dễ tháo lắp và bảo trì.
- Chống cháy lan, chịu nhiệt cao, tuổi thọ sản phẩm lên đến 20 năm.
- Cách điện tuyệt đối, bảo vệ người dùng và thiết bị điện.
- Không yêu cầu tái chế đặc biệt khi hết vòng đời sản phẩm.
7. Tính bền vững & thân thiện môi trường
Theo chứng nhận PEP Ecopassport® SCHN-01390-V01.01-EN (2025):
- Tỷ lệ nhựa tái chế trung bình: 46%.
- Bao bì: 100% giấy carton tái chế – không sử dụng nhựa dùng một lần.
- Không chứa halogen, PVC.
- Phát thải CO₂ vòng đời sản phẩm: 18 kg CO₂ eq.
- Tuân thủ tiêu chuẩn RoHS & REACh – an toàn cho người dùng.
- Hướng đến mục tiêu Net Zero Carbon 2050, theo chiến lược “Use Better – Use Longer – Use Again” của Schneider Electric.
8. Hướng dẫn lắp đặt
Theo hướng dẫn kỹ thuật NNZ83567-01 (2021):
- Định vị khung tủ âm tường, căn chỉnh hướng “TOP”.
- Cố định bằng vít M4, đảm bảo khe hở <1 mm để đạt chuẩn IP40.
- Lắp thanh DIN, thanh trung tính và nối đất.
- Gắn cửa tủ, kiểm tra độ kín khít và hoàn thiện lắp đặt.
Lắp đặt phải được thực hiện bởi kỹ thuật viên điện chuyên nghiệp để đảm bảo an toàn tuyệt đối.
9. Ưu điểm khi chọn MIP22108T Schneider
- Thiết kế âm tường, cửa mờ hiện đại và thẩm mỹ.
- Chất liệu cao cấp, chống cháy, bền bỉ theo thời gian.
- Đạt chuẩn IEC quốc tế, thân thiện môi trường.
- Dễ thi công, bảo trì và mở rộng hệ thống.
- Hàng chính hãng Schneider – bảo hành toàn quốc.
MIP22108T – Tủ điện âm tường Schneider Resi9 MP 8 module cửa mờ là lựa chọn lý tưởng cho công trình dân dụng hiện đại, mang đến an toàn điện, thẩm mỹ và độ bền vượt trội.
Sản phẩm được sản xuất theo tiêu chuẩn châu Âu, thân thiện môi trường và dễ lắp đặt, đáp ứng nhu cầu của người dùng về chất lượng, thiết kế và hiệu năng.
