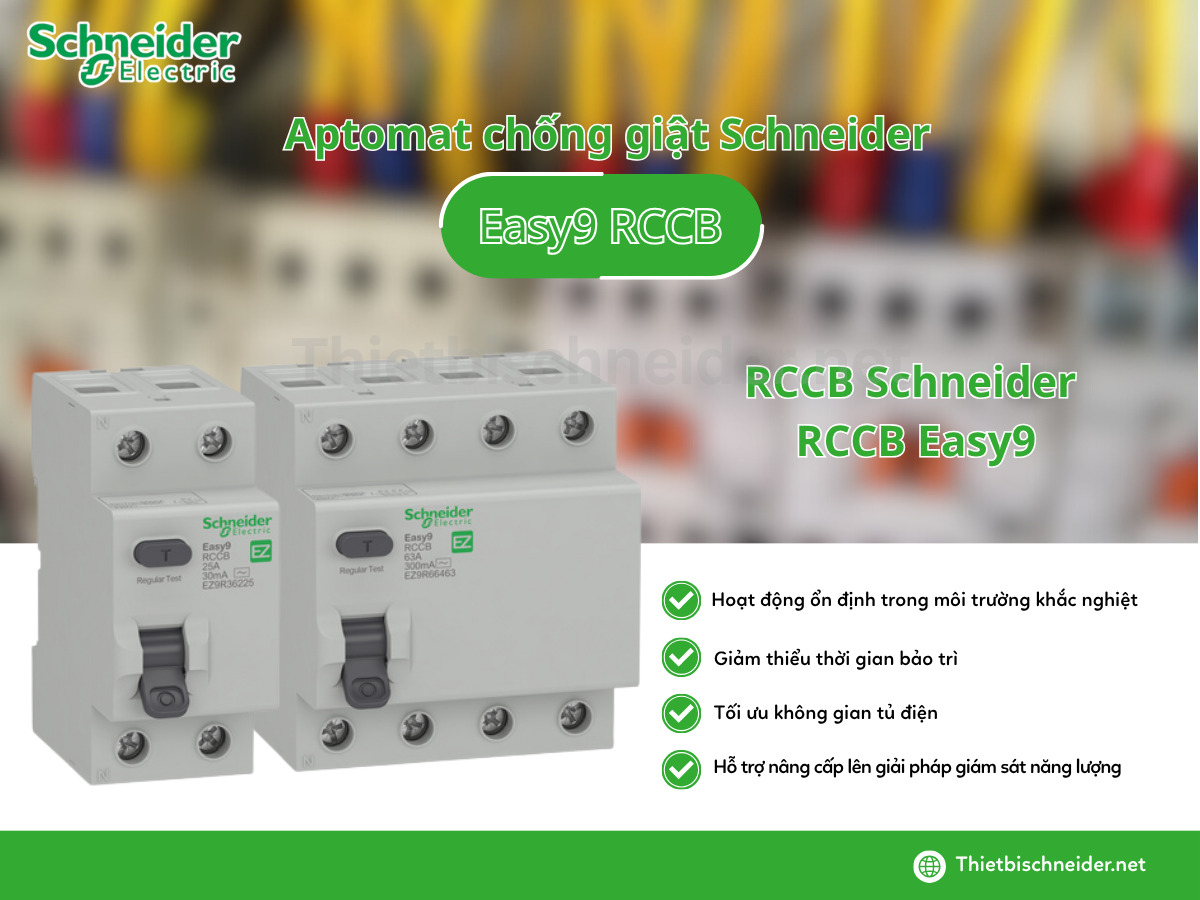

EZ9R36425 Schneider là aptomat chống giật RCCB 4 cực (4P) thuộc dòng Easy9, chuyên dùng để phát hiện dòng rò dưới đất, ngắt điện khi có rò điện vượt ngưỡng và bảo vệ con người khỏi tai nạn về điện. Khác với RCBO, RCCB không bảo vệ quá tải và ngắn mạch, mà thường được lắp kết hợp với MCB phía sau để tạo hệ thống bảo vệ hoàn chỉnh.
Dòng Easy9 được Schneider thiết kế theo tiêu chí:
- Giá thành hợp lý
- Dễ lắp đặt
- Phù hợp hệ thống điện dân dụng phổ thông
Thông tin chi tiết đã được Thiết bị Schneider cập nhật ở dưới đây:Bảng thông số kỹ thuật RCCB EZ9R36425
Thông số Giá trị Model EZ9R36425 Thương hiệu Schneider Electric Dòng sản phẩm Easy9 RCCB Loại thiết bị RCCB – chống dòng rò Số cực 4P Dòng định mức (In) 25A Dòng rò (IΔn) 30mA Kiểu dòng rò Type AC Điện áp làm việc (Ue) 400V AC Tần số 50/60Hz Tiêu chuẩn BS EN 61008-1 Khả năng chịu dòng ngắn mạch 3000A (khi kết hợp bảo vệ) Nhiệt độ hoạt động -5°C đến +60°C Nhiệt độ lưu trữ -40°C đến +85°C Cấp bảo vệ IP20 Lắp đặt Ray DIN 35m
Kích thước và sơ đồ đầu nối của RCCB Easy9
Những tính năng nổi bật của EZ9R36425
Độ nhạy 30mA – bảo vệ an toàn cho con người
Ngưỡng 30mA là mức tiêu chuẩn để bảo vệ chống điện giật trực tiếp. Khi dòng rò đạt ngưỡng này, thiết bị sẽ ngắt điện chỉ trong vài mili giây.
- Ổ cắm
- Thiết bị điện gia dụng
- Khu vực có nguy cơ điện giật cao như phòng tắm
Thiết kế Easy9 tối ưu cho lắp đặt dân dụng
Dòng Easy9 được thiết kế:
- Gắn ray DIN 35mm
- Kích thước tiêu chuẩn module
- Dễ đấu nối và thay thế
Độ bền cao, hoạt động ổn định
- Tuổi thọ cơ khí: ~5000 chu kỳ
- Tuổi thọ điện: ~2000 chu kỳ
- Nhiệt độ hoạt động: -5°C đến +60°C
Có chỉ thị trạng thái và vận hành rõ ràng
RCCB Easy9 được trang bị:
- Cần gạt ON/OFF rõ ràng
- Chỉ thị trạng thái đóng/ngắt
- Thiết kế mặt trước dễ quan sát
Nguyên lý hoạt động của RCCB Easy9
RCCB hoạt động dựa trên việc so sánh dòng điện giữa dây pha và dây trung tính.
- Khi hệ thống bình thường: dòng đi và về bằng nhau
- Khi có rò điện: xuất hiện chênh lệch dòng
- Khi vượt ngưỡng (30mA): RCCB ngắt điện ngay lập tức
Ứng dụng thực tế của EZ9R36425
Nhà ở và căn hộ
Thiết bị phù hợp cho:
- Mạch ổ cắm
- Phòng ngủ, phòng khách
- Thiết bị điện gia dụng
Văn phòng và cửa hàng
RCCB có thể bảo vệ:
- Máy tính
- Thiết bị văn phòng
- Hệ thống chiếu sáng
Lắp đầu nguồn hoặc phân nhánh
Thiết bị có thể dùng:
- Làm RCCB tổng
- Hoặc RCCB nhánh
So sánh các dòng định mức RCCB Easy9
| Model | Số cực | Dòng định mức (In) | Dòng rò (IΔn) | Kiểu RCCB | Ứng dụng phù hợp |
|---|---|---|---|---|---|
| EZ9R36425 | 4P | 25A | 30mA | Type AC | Mạch ổ cắm, chiếu sáng, tải nhỏ trong nhà ở |
| EZ9R36440 | 4P | 40A | 30mA | Type AC | Mạch nhánh tải trung bình, căn hộ, cửa hàng nhỏ |
| EZ9R36463 | 4P | 63A | 30mA | Type AC | RCCB tổng cho nhà dân, văn phòng nhỏ, tủ điện phân phối |
| EZ9R66440 | 4P | 40A | 300mA | Type AC | Hệ thống điện 3 pha tải vừa, xưởng nhỏ, tủ điện kỹ thuật |
| EZ9R66463 | 4P | 63A | 300mA | Type AC | RCCB tổng 3 pha cho nhà xưởng, tòa nhà, hệ thống điện công suất lớn |
