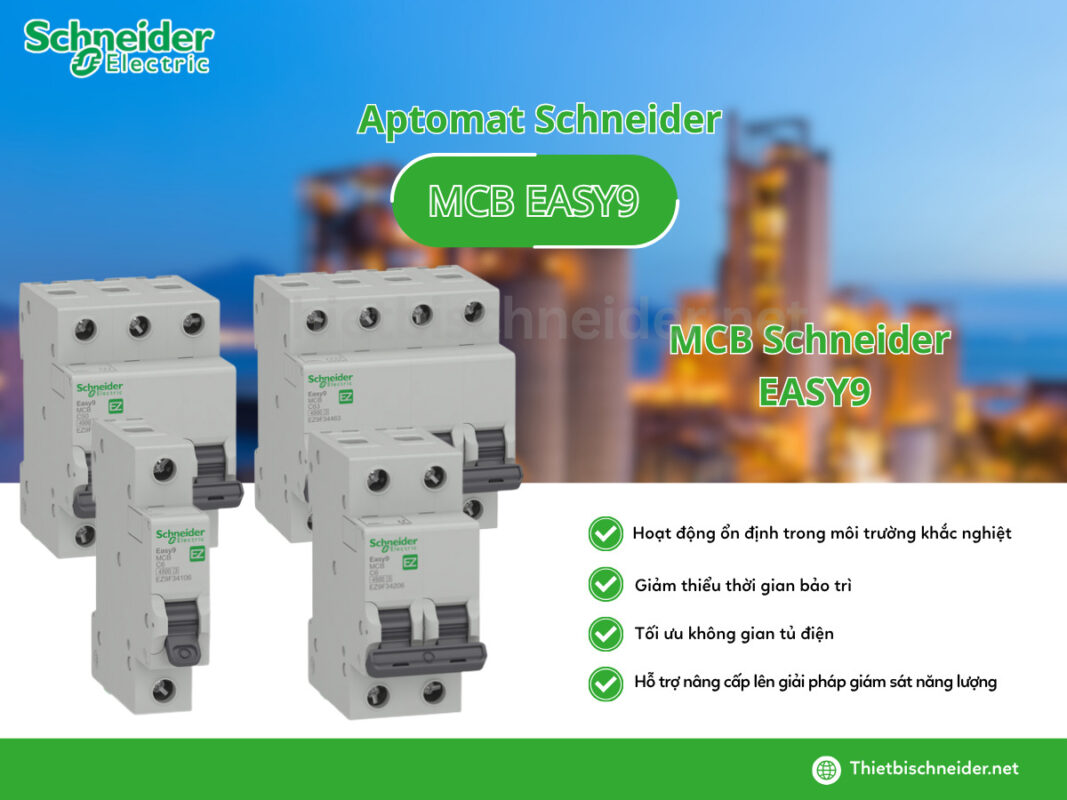

Cầu dao điện MCB Easy9

MCB Easy9 Schneider là dòng cầu dao tự động dạng tép (MCB). Khác với các dòng MCCB công nghiệp cỡ lớn, MCB Easy9 được thiết kế theo dạng module DIN rail nhỏ gọn, dễ thay thế, dễ bảo trì và rất phù hợp cho các công trình cần triển khai nhanh. Easy 9 được thiết kế để bảo vệ quá tải, ngắn mạch, đóng cắt mạch điện…. cho các tủ điện dân dụng.

Thông số kỹ thuật của Aptomat MCB Easy9

Thông số	Giá trị
Dòng sản phẩm	Schneider Easy9 MCB
Chức năng	Bảo vệ quá tải và ngắn mạch
Số cực	1P / 2P / 3P / 4P
Dòng định mức	6A – 63A
Đường cong bảo vệ	Curve C
Khả năng cắt ngắn mạch	4.5kA
Điện áp sử dụng	230VAC / 400VAC tùy số cực
Tiêu chuẩn	IEC 60898-1
Tuổi thọ điện	Khoảng 4.000 lần đóng/cắt
Tuổi thọ cơ khí	Khoảng 10.000 lần
Kiểu lắp đặt	Thanh ray DIN
Ứng dụng	Dân dụng – thương mại – văn phòng – công trình nhỏ

 Kich thước và trọng lượng MCB Schneider

Ưu điểm tối ưu của MCB Easy9 Schneider trong điện dân dụng

1. Chất lượng Schneider – mức đầu tư hợp lý

Không phải công trình nào cũng cần những dòng thiết bị cao cấp nhất. Với phần lớn nhà ở, căn hộ, shop, văn phòng nhỏ hay công trình thương mại quy mô vừa, người dùng cần một thiết bị:

• Ổn định
• Chính hãng
• Dễ thi công
• Giá hợp lý

Easy9 ra đời để giải đúng bài toán đó. Đây là lý do dòng này rất được ưa chuộng trong thực tế thi công tủ điện dân dụng.

2. Bảo vệ quá tải và ngắn mạch đáng tin cậy

MCB Easy9 có nhiệm vụ phát hiện và ngắt mạch khi:

• Dòng điện vượt quá định mức trong thời gian dài (quá tải)
• Xuất hiện dòng sự cố tăng đột biến (ngắn mạch)

Nhờ đó, thiết bị giúp bảo vệ:

• Dây điện không bị quá nhiệt
• Thiết bị điện không bị hư hỏng
• Hạn chế nguy cơ cháy chập trong hệ thống điện

3. Thiết kế nhỏ gọn – dễ bố trí tủ điện

Một ưu điểm lớn của MCB Easy9 là kiểu dáng module nhỏ gọn, rất phù hợp với các tủ điện âm tường hoặc tủ điện dân dụng kích thước nhỏ.

Điều này giúp:

• Tối ưu không gian lắp đặt
• Dễ phân chia nhánh tải
• Dễ thay thế khi cần bảo trì hoặc nâng cấp

4. Dễ lựa chọn mã hàng

Brochure Easy9 cho thấy Schneider thiết kế mã sản phẩm rất dễ hiểu. Ví dụ:

• EZ9F34116 → MCB Easy9, 1P, 16A
• EZ9F34220 → MCB Easy9, 2P, 20A
• EZ9F34332 → MCB Easy9, 3P, 32A
• EZ9F34463 → MCB Easy9, 4P, 63A

Dải sản phẩm MCB Easy9 Schneider

Schneider đã cung cấp đa dạng dải mã hàng, giúp cho khách hàng có thể dễ dàng lựa chọn loại cầu dao phù hợp với từng loại mạch điện.

1. MCB Easy9 1P

Dùng phổ biến cho các nhánh tải 1 pha như:

• Đèn chiếu sáng
• Ổ cắm
• Quạt
• Máy nước nóng mini
• Mạch riêng trong căn hộ

Các cấp dòng phổ biến:

6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A

2. MCB Easy9 2P

Thường dùng khi cần:

• Cắt đồng thời pha và trung tính
• Bảo vệ mạch điều hòa
• Bình nóng lạnh
• Mạch điện cần độ an toàn cao hơn

3. MCB Easy9 3P

Dùng cho tải 3 pha như:

• Máy bơm 3 pha
• Quạt công nghiệp
• Động cơ nhỏ
• Tủ điện phân phối 3 pha

4. MCB Easy9 4P

Phù hợp cho:

• Hệ thống 3 pha 4 dây
• Tủ điện tổng nhỏ
• Mạch có yêu cầu cắt cả trung tính

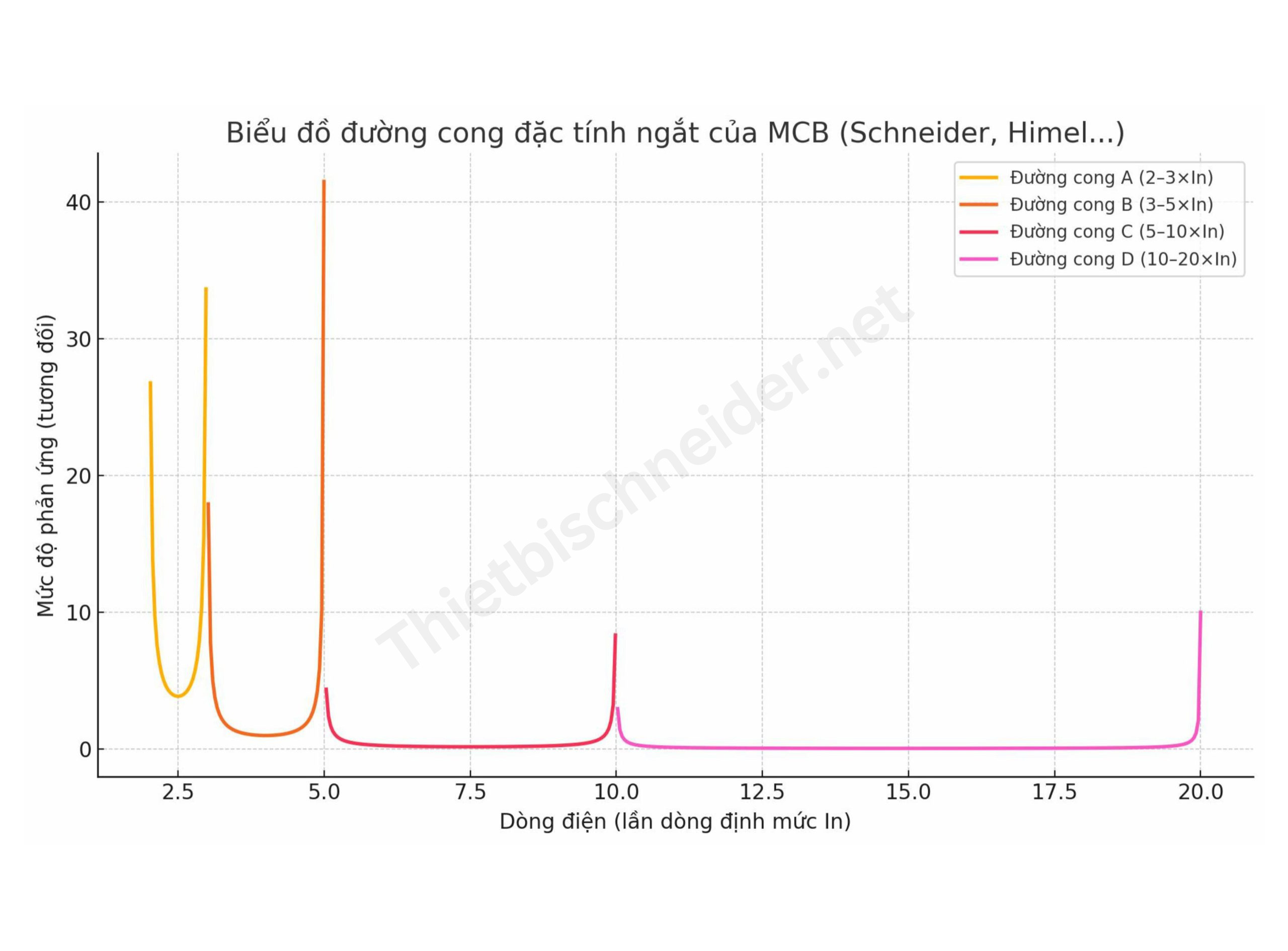

Đường cong C của MCB Easy9 có ý nghĩa gì?
Một điểm kỹ thuật quan trọng của dòng MCB Easy9 là sử dụng đường cong bảo vệ C, đây là cấu hình tiêu chuẩn của dòng MCB Easy9

Đặc điểm của Curve C:

• Tác động từ khi dòng tăng khoảng 5–10 lần dòng định mức
• Phù hợp với tải có dòng khởi động vừa phải

Tiêu chí lựa chọn MCB Easy9 phù hợp cho nhu cầu

Loại cực	Ký hiệu	Số dây bảo vệ / đóng cắt	Ứng dụng phổ biến	Ưu điểm nổi bật	Ghi chú sử dụng
1 cực	1P	Cắt và bảo vệ 1 dây pha (L)	Mạch chiếu sáng, quạt, ổ cắm đơn, tải nhỏ dân dụng	Gọn, tiết kiệm chi phí, dễ lắp đặt	Thường dùng trong hệ thống 1 pha dân dụng
2 cực	2P	Cắt và bảo vệ pha (L) + trung tính (N) hoặc 2 dây	Bình nóng lạnh, máy lạnh nhỏ, ổ cắm khu vực ẩm ướt, tải cần cách ly tốt hơn	An toàn cao hơn 1P, ngắt đồng thời 2 dây	Phù hợp khi cần cách ly toàn bộ mạch 1 pha
3 cực	3P	Cắt và bảo vệ 3 dây pha (L1, L2, L3)	Động cơ 3 pha, máy bơm, tủ điện công nghiệp, máy móc sản xuất	Phù hợp tải 3 pha, bảo vệ đồng bộ	Không cắt dây trung tính
4 cực	4P	Cắt và bảo vệ 3 pha + trung tính (L1, L2, L3, N)	Tủ điện tổng 3 pha 4 dây, hệ thống có tải lệch pha, công trình lớn	Bảo vệ toàn diện, cách ly hoàn toàn mạch 3 pha	Dùng khi hệ thống có dây trung tính cần bảo vệ/cách ly

Các sản phẩm | bảng so sánh thông số Aptomat Schneider

Mã sản phẩm	Số cực (P)	Dòng định mức (A)	Dòng cắt (kA)	Điện áp (V)
EZ9F34106	1P	6A	4.5kA	230V
EZ9F34110	1P	10A	4.5kA	230V
EZ9F34116	1P	16A	4.5kA	230V
EZ9F34120	1P	20A	4.5kA	230V
EZ9F34125	1P	25A	4.5kA	230V
EZ9F34132	1P	32A	4.5kA	230V
EZ9F34140	1P	40A	4.5kA	230V
EZ9F34150	1P	50A	4.5kA	230V
EZ9F34163	1P	63A	4.5kA	230V

Mã sản phẩm	Số cực (P)	Dòng định mức (A)	Dòng cắt (kA)	Điện áp (V)
EZ9F34206	2P	6A	4.5kA	230V
EZ9F34210	2P	10A	4.5kA	230V
EZ9F34216	2P	16A	4.5kA	230V
EZ9F34220	2P	20A	4.5kA	230V
EZ9F34225	2P	25A	4.5kA	230V
EZ9F34232	2P	32A	4.5kA	4.5kA
EZ9F34240	2P	40A	4.5kA	230V
EZ9F34250	2P	50A	4.5kA	230V
EZ9F34263	2P	63A	4.5kA	230V



Mã sản phẩm	Số cực (P)	Dòng định mức (A)	Dòng cắt (kA)	Điện áp (V)
EZ9F34306	3P	6A	4.5kA	400V
EZ9F34310	3P	10A	4.5kA	400V
EZ9F34316	3P	16A	4.5kA	400V
EZ9F34320	3P	20A	4.5kA	400V
EZ9F34325	3P	25A	4.5kA	400V
EZ9F34332	3P	32A	4.5kA	400V
EZ9F34340	3P	40A	4.5kA	400V
EZ9F34350	3P	50A	4.5kA	400V
EZ9F34363	3P	63A	4.5kA	400V



Mã sản phẩm	Số cực (P)	Dòng định mức (A)	Dòng cắt (kA)	Điện áp (V)
EZ9F34440	4P	40A	4.5kA	400V
EZ9F34450	4P	50A	4.5kA	400V
EZ9F34463	4P	63A	4.5kA	400V

| Xem catalouge MCB Easy9 tại đây
