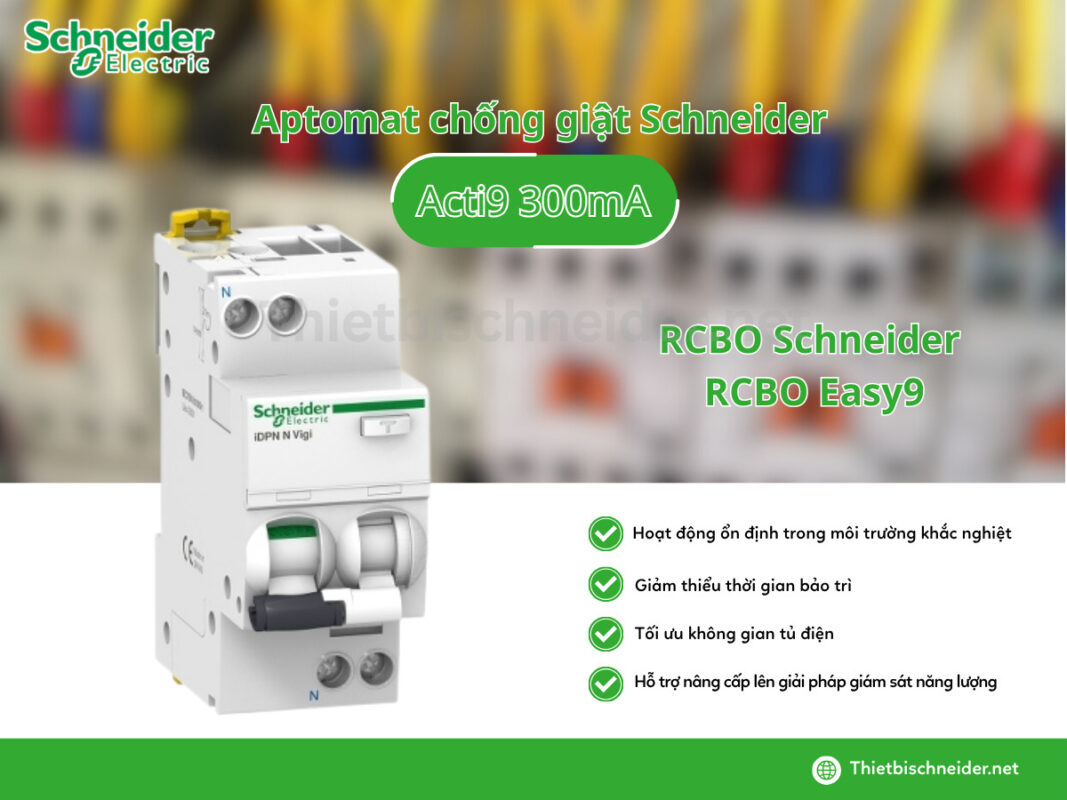

RCBO Schneider Acti9 300mA là aptomat chống giật (RCBO) thuộc hệ sinh thái Acti9 đến từ thương hiệu Schneider, Cầu dao tích hợp 3 chức năng quan trọng với bảo vệ quá tải, bảo vệ ngắn mạch, bảo vệ dòng rò. Thiết bị thường có cấu hình 1P+N, phù hợp với hệ thống điện 1 pha phổ biến tại các hạ tầng cơ sở ở Việt Nam.
Thông tin chi tiết đã được Thiết bị Schneider cập nhật ở dưới đây:
Thông số kỹ thuật chung dòng RCBO Acti9 300mA
| Thông số | Giá trị |
|---|---|
| Dòng sản phẩm | Acti9 iDPN Vigi |
| Loại thiết bị | RCBO |
| Số cực | 1P+N |
| Dòng định mức (In) | 6A – 40A |
| Dòng rò (IΔn) | 300mA |
| Đường cong | B / C |
| Khả năng cắt (Icn) | 4.5kA / 6kA / 10kA |
| Điện áp làm việc | 230V AC |
| Tiêu chuẩn | IEC/EN 61009-1 |
| Công nghệ | Điện cơ |
| Lắp đặt | Ray DIN 35mm |
| Nhiệt độ hoạt động | -5°C đến +60°C |
| Cấp bảo vệ | IP20 / IP40 |
Kích thước và trọng lượng của RCBO Acti9 300mA
Sơ đồ đầu nối của Acti9 300mA
So sánh thông số giữa các cực của Acti9 300mA
| Loại RCBO | Cấu hình cực | Hệ điện sử dụng | Chức năng bảo vệ | Ứng dụng phổ biến |
|---|---|---|---|---|
| RCBO 1P+N | 1 pha + trung tính | 1 pha (230V) | Bảo vệ pha + ngắt cả dây N | Nhà ở, căn hộ, ổ cắm, chiếu sáng |
| RCBO 2P | 2 cực (pha + N cắt đồng thời) | 1 pha (230V) | Cắt đồng thời cả 2 dây | Mạch cần độ an toàn cao |
| RCBO 3P | 3 pha | 3 pha (380V) | Bảo vệ 3 pha | Động cơ, tải công nghiệp |
| RCBO 3P+N | 3 pha + trung tính | 3 pha + N | Bảo vệ toàn bộ hệ thống | Tủ điện tổng, hệ thống lớn |
| RCBO 4P | 4 cực (3 pha + N) | 3 pha (380–415V) | Ngắt toàn bộ pha và trung tính | Nhà xưởng, tòa nhà, trung tâm thương mại |
Các model RCBO Acti9 300mA phổ biến
Đặc điểm nổi bật của RCBO Acti9 300mA
Bảo vệ toàn diện 3 trong 1
RCBO Acti9 tích hợp cả MCB và RCCB trong cùng một thiết bị, giúp giảm số lượng module trong tủ điện và đơn giản hóa hệ thống lắp đặt.
Điều này đặc biệt hữu ích trong các tủ điện dân dụng hoặc tủ phân phối có không gian hạn chế.
Công nghệ điện cơ – hoạt động ổn định ngay cả khi mất điện áp
Một điểm nổi bật của dòng iDPN Vigi là công nghệ điện cơ, giúp thiết bị:
- Hoạt động chính xác không phụ thuộc điện áp
- Bảo vệ ngay cả khi điện áp về 0V
- Tăng độ tin cậy trong tình huống sự cố
Độ nhạy 300mA – tối ưu chống cháy do rò điện
Ngưỡng 300mA được thiết kế để:
- Phát hiện dòng rò kéo dài
- Giảm nguy cơ quá nhiệt dây dẫn
- Ngăn ngừa cháy điện âm tường
Đa dạng đường cong bảo vệ (B/C)
RCBO Acti9 có 2 loại đặc tính:
- Curve B (3–5 In): phù hợp tải thuần trở, chiếu sáng
- Curve C (5–10 In): phù hợp tải có dòng khởi động
Thiết kế tối ưu cho tủ điện hiện đại
Thiết bị có:
- Kích thước module tiêu chuẩn (4 module 9mm)
- Lắp đặt ray DIN 35mm
- Chỉ thị trạng thái (Visi-trip)
- Nút TEST kiểm tra
Nên chọn RCBO Acti9 300mA hay 30mA?
Sự khác biệt cốt lõi giữa RCBO 30mA và 300mA nằm ở mục đích bảo vệ.
- RCBO 30mA được thiết kế để bảo vệ con người, có khả năng phát hiện dòng rò rất nhỏ và ngắt điện nhanh để tránh điện giật.
- RCBO 300mA lại phù hợp để bảo vệ hệ thống điện và chống cháy, phát hiện các dòng rò lớn gây quá nhiệt dây dẫn
| Tiêu chí | RCBO Acti9 30mA | RCBO Acti9 300mA |
|---|---|---|
| Dòng rò định mức (IΔn) | 30mA (0.03A) | 300mA (0.3A) |
| Mức độ nhạy | Rất cao (phát hiện rò nhỏ) | Thấp hơn (phát hiện rò lớn) |
| Mục đích bảo vệ | Bảo vệ con người (chống giật) | Bảo vệ hệ thống (chống cháy) |
| Thời gian tác động | Nhanh hơn (cắt sớm khi có rò nhỏ) | Chậm hơn (tránh nhảy do nhiễu nhỏ) |
| Khả năng chống điện giật | ✅ Rất hiệu quả | ❌ Không dùng cho bảo vệ trực tiếp |
| Khả năng chống cháy | ⚠️ Có nhưng không tối ưu | ✅ Tối ưu (phát hiện rò gây nhiệt) |
| Dòng định mức (In) | 6A – 40A | 6A – 40A |
| Đường cong bảo vệ | B / C | B / C |
| Kiểu RCCB | Type AC / A / SI | Type AC / A / SI |
| Khả năng cắt (Icn) | 4.5kA / 6kA / 10kA | 4.5kA / 6kA / 10kA |
| Điện áp làm việc | 230V AC | 230V AC |
| Công nghệ | Điện cơ (Voltage Independent) | Điện cơ (Voltage Independent) |
| Số cực phổ biến | 1P+N | 1P+N |
| Vị trí lắp đặt | Mạch cuối (final circuit) | Đầu nguồn / nhánh tổng |
| Ứng dụng điển hình | Ổ cắm, phòng tắm, thiết bị gia dụng | Tủ điện tổng, tầng, hệ thống lớn |
| Nguy cơ nhảy CB | Cao hơn (do nhạy) | Thấp hơn (ổn định hơn) |
Trong thực tế, nhiều hệ thống sẽ kết hợp cả hai loại để đạt bảo vệ tốt nhất
- RCBO 300mA ở đầu nguồn
- RCBO 30mA ở nhánh cuối
Ứng dụng thực tế của RCBO Schneider 300mA
Tủ điện tổng dân dụng
RCBO 300mA thường được dùng làm thiết bị bảo vệ đầu nguồn cho nhà ở, giúp giảm nguy cơ cháy điện toàn hệ thống.
Tủ điện phân phối tầng / khu vực
Thiết bị có thể bảo vệ các nhánh lớn trong:
- Chung cư
- Văn phòng
- Trung tâm thương mại
Nhà xưởng và hệ thống công nghiệp nhẹ
- Hệ thống điện có tải lớn
- Khu vực sản xuất
- Kho hàng
